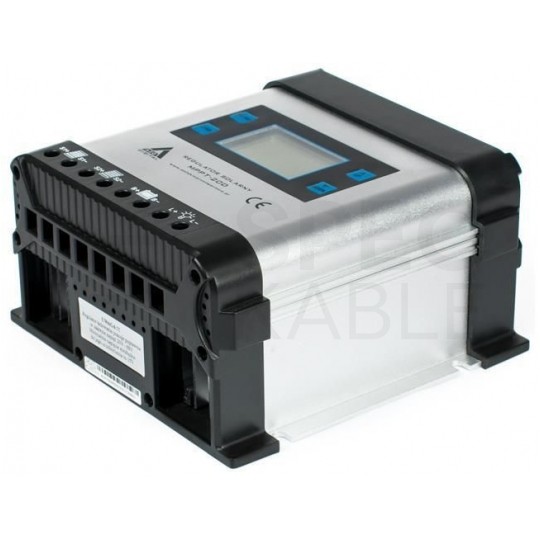

Regulator solarny Kontroler ładowania MPPT 20A 12V/24V LCD AZO

Solarny regulator ładowania MPPT z wyświetlaczem LCD - 12/24V 20A

Regulatory MPPT są ulepszoną wersją regulatorów PWM.

Spełniają one wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, a więc przede wszystkim służącą do kontroli pracy systemów fotowoltaicznych. Ich zadaniem jest zapewnienie właściwej charakterystyki prądu ładowania akumulatorów zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem, a co za tym idzie zwiększenia żywotności baterii.

Dodatkowo regulatory MPPT mają wbudowaną funkcję śledzenia MPP modułów PV. MPP jest to punkt maksymalnej mocy panela wyznaczany w charakterystyce prądowo napięciowej. Dzięki systemowi MPPT regulator przez cały czas bada napięcie na panelu wykrywając punkt mocy maksymalnej, co w znacznej mierze przyspiesza ładowanie akumulatora przez panel. Regulatory MPPT przyspieszają ładowania akumulatorów od 20 do 30% szybciej niż regulatory PWM.

Regulator MPPT to doskonały wybór dla warunków klimatycznych panujących w naszym kraju.

Najważniejsze cechy:

• Maksymalny prąd ładowania: 20 A
• Napięcie wyjściowe: 12 V / 24 V (autodetekcja)
• Napięcie zasilania: 12V @ 20V-60V / 24V @ 30V-90V
• Rodzaj: MPPT

Charakterystyka:

• Śledzenie maksymalnego punktu pracy (MPPT)
• Automatyczne wykrywanie napięcia 12/24V
• Regulacja napięciowa i prądowa
• Ładowanie PWM
• Technologia ładowania wielostopniowego
• Odłączanie odbiorników
• Automatyczne załączanie po rozłączeniu
• Solidna aluminiowa obudowa
• Wyświetlacz LCD parametrów pracy

Zastosowanie i funkcje

Regulatory ładowania z serii MPPT zostały zaprojektowane do pracy w zaawansowanych systemach fotowoltaicznych. Ich zadaniem jest kontrola wielostopniowego procesu ładowania akumulatora oraz zabezpieczenie go przed przeładowaniem lub głębokim rozładowaniem, jak również informowanie użytkownika o aktualnych parametrach pracy.

Dzięki zastosowaniu algorytmu śledzenia największego punktu mocy panelu solarnego ich efektywność jest nieporównywalnie większa niż w przypadku klasycznych regulatorów PWM. Automatyczny system detekcji napięcia pozwala zarówno na współpracę z akumulatorami 12V jak i 24V, a intuicyjne menu umożliwia właściwy dobór parametrów pracy, odpowiednich dla danego typu zastosowanego akumulatora: żelowy lub AGM.

Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowiednie odprowadzenie nadmiaru ciepła z elementów wykonawczych. Prosty system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu. Pod prezentowany regulator można podpiąć przewody solarne o przekroju aż do 16 mm². Urządzenie zostało wyposażone w wygodny panel LCD, który dzięki wyświetlaniu parametrów pracy znacząco ułatwia kontrolę instalacji.

System zabezpieczeń

• Przeładowanie akumulatora
• Głębokie rozładowanie akumulatora
• Zamiana biegunów na każdym z wejść/wyjść
• Automatyczny bezpiecznik elektroniczny
• Ochrona przeciwzwarciowa
• Przeciwprzepięciowe na wejściu panelu
• Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
• Przed prądem zwrotnym do panelu nocą
• Przed przegrzaniem i zbyt dużym obciążeniem
• Odłączenie akumulatora przy zbyt wysokim napięciu

Budowa urządzenia

1. Przycisk MENU - odpowiada za zmianę wyświetlanej treści na wyświetlaczu
2. Przycisk LOAD - włącznik / wyłącznik obwodu obciążenia DC
3. Wyświetlacz LCD - informuje o bieżących parametrach pracy.
4. Przycisk strzałka w górę - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
5. Przycisk strzałka w dół- zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji
6. Złącze panelu - dodatni i ujemny biegun służący do podłączenia panelu solarnego
7. Złącze akumulatora - dodatni i ujemny biegun służący do podłączenia akumulatora (12V lub 24)
8. Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego akumulatora)

Schemat podłączenia regulatora

• S) Panel solarny
• B) Akumulator 12V lub 24V
• L) Obciążenie (np.żarówka)

Parametry techniczne:

• Napięcie wyjściowe - wejściowe: 12V @ 20V-60V / 24V @ 30V-90V (autodetekcja)
• Obsługiwany typ akumulatora: AGM / Żelowy
• Napięcie ładowania (ustawialne): 14.0V ÷ 15.0V / 28.0V ÷ 30.0V
• Napięcie podtrzymania: 13.8V / 27.6V
• Napięcie rozłączenia (LVD): 10.4V ÷ 11.4 V / 20.8V ÷ 22.8V
• Napięcie ponownego załączenia: 12.2V ÷ 13.2 V / 24.4 V ÷ 26.4V
• Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V
• Zabezpieczenie nadnapięciowe PV: 12V @ 60V / 24V @ 90V
• Maksymalny prąd ładowania: 20A
• Maksymalny prąd obciążenia: 20A
• Własne zużycie prądu: <1mA (czuwanie) / 15mA (praca) / 130mA (praca z podłączonym obciążeniem)
• Temperatura pracy: -40°C ~ +50°C
• Kompensacja temperaturowa: 12V @ 18mV/°C / 24V @ 36mV/°C
• Maksymalny przekrój przewodów: 16mm / 6AWG
• Stopień ochrony (IP): IP21
• Wymiary DxSxW [mm]: 175x175x95
• Waga [kg]: 1.47
