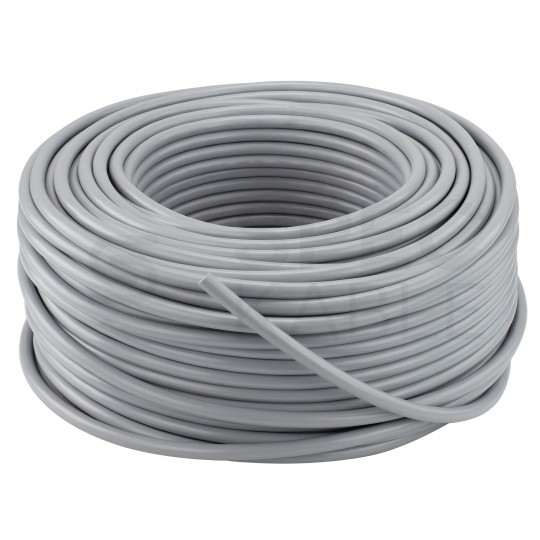

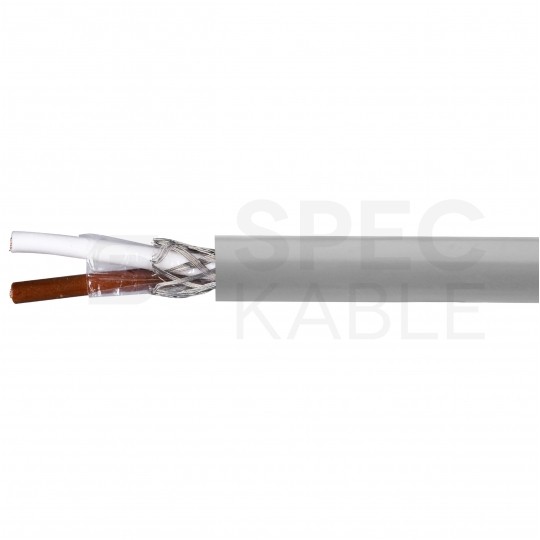

Kabel sterowniczy TRONIC-CY LIYCY 2x0,25mm2 szary 500V ekranowany olejoodporny linka Helukabel

Przewód sterowniczy TRONIC LIYCY 2x0,25mm² 500V ekranowany olejoodporny linka szary Helukabel

Wysokiej jakości przewód sterowniczy, niemieckiej marki Helukabel, na napięcie znamionowe 500V, o giętkich, miedzianych żyłach, w izolacji oraz powłoce wykonanych z polwinitu PVC.

Unikalna konstrukcja pozwoliła osiągnąć dużą giętkość i małe wymiary, przy jednoczesnym zachowaniu bardzo wysokiej wytrzymałości mechanicznej, ponadto przewód jest olejoodporny.

TRONIC LIYCY nadaje się do układania na stałe oraz do połączeń ruchomych wewnątrz budynków. Przeznaczony jest do stosowania m.in. w przemyśle maszynowym, elektronicznym, komputerowym, automatyce i sterowaniu.

Wspólny ekran w postaci oplotu z drutów miedzianych zapewnia bardzo dobrą ochronę przed zewnętrznymi polami elektromagnetycznymi.

Dane techniczne:

• Producent: Helukabel
• Indeks: 20029
• Rodzaj przewodu: TRONIC LiY-CY
• Liczba i przekrój żył: 2 x 0,25 mm²
• Napięcie pracy: 500 V
• Napięcie testu (żyła/żyła): 1200 V
• Napięcie testu (żyła/ekran): 800 V
• Napięcie przebicia: min. 2400 V
• Pojemność przy 800Hz (żyła/żyła): ok. 100 pF/m
• Pojemność przy 800Hz (żyła/ekran): ok. 200 pF/m
• Indukcyjność: ok. 0,65 mH/km
• Impedancja: ok. 78 Ohm
• Rezystancja sprzężenia: max. 250 Ohm/km
• Temperatura pracy (elastycznie): -5°C do +80°C
• Temperatura pracy (stacjonarnie): -40°C do +80°C
• Minimalny promień gięcia (elastycznie): 10 x Ø przewodu
• Minimalny promień gięcia (ułożenie na stałe): 5 x Ø przewodu
• Przybliżona średnica zewnętrzna: 4,4 mm
• Przybliżona waga miedzi: 15,8 kg/km
• Przybliżona waga kabla: 31 kg/km

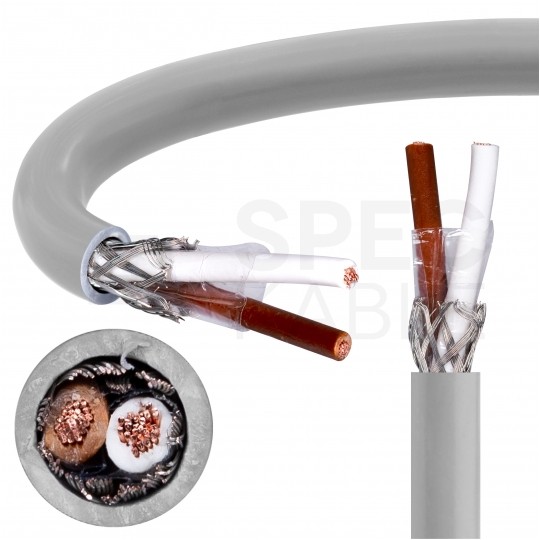

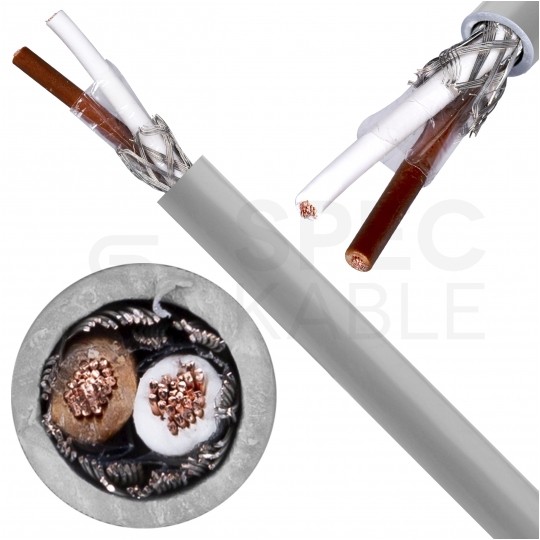

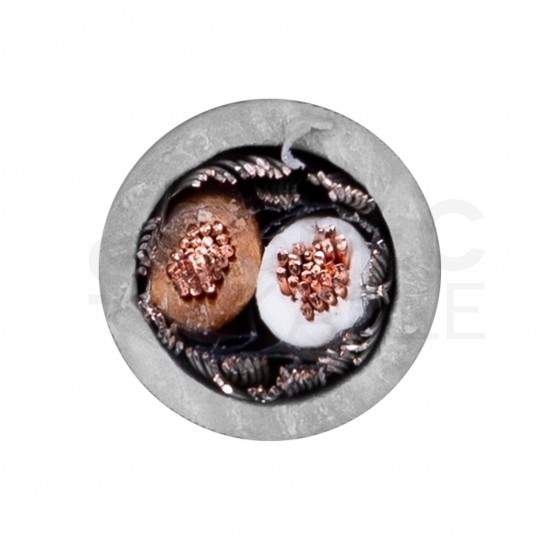

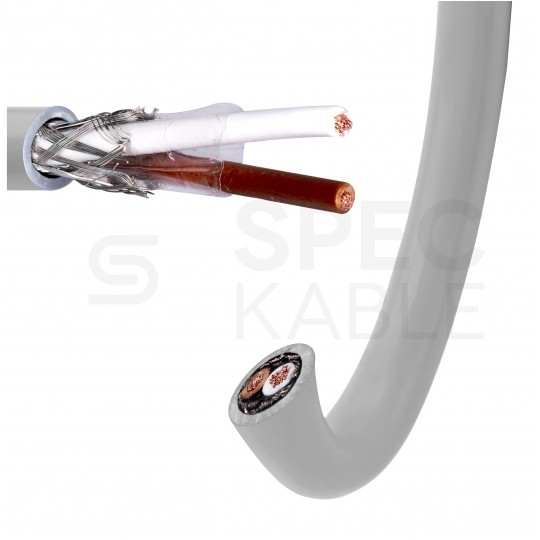

Budowa:

• Żyły: miedziane, nieocynowane, wielodrutowe giętkie klasy 5, wg DIN VDE 0295 / IEC 60228
• Izolacja żył: PVC typu TI2 wg DIN VDE 0207-363-3 / DIN EN 50363-3
• Identyfikacja żył: kolorami wg DIN 47100, bez powtarzania kolorów
• Ośrodek: żyły skręcone w warstwy z optymalnym skokiem ośrodka
• Obwój ośrodka: folia
• Drut spływowy: miedź cynowana

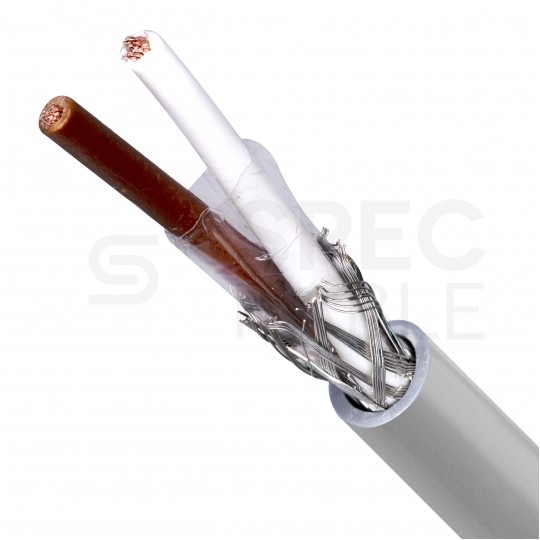

• Ekran: oplot z drutów miedzianych ocynowanych o gęstości krycia ok. 85%
• Powłoka: specjalny PVC typu TM2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
• Kolor powłoki: szary (RAL 7001)

Właściwości i testy:

• Olejoodporny
• Odporny na związki chemicznie (wg tabeli na stronie producenta)
• Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
• PVC samogasnące i płomienioodporne, testowane wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)

Zastosowanie:

Przewody LIYCY są stosowane w połączeniach elastycznych przy średnim obciążeniu mechanicznym, w których nie występują naprężenia rozciągające i wymuszony ruch. Mogą być układane w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu.

Są odpowiednie do układania wszędzie tam, gdzie wymagana jest jak najmniejsza średnica zewnętrzna przewodu. Ta cecha ma znaczenie zwłaszcza w takich obszarach jak: produkcja narzędzi i przemysł maszynowy, a także sektor elektroniczny, komputerowy, pomiarowy i kontrolny. Bardzo mała średnica zewnętrzna sprawia, że nadaje się m.in. do miniaturowych wtyczek.

W celu zoptymalizowania EMC (kompatybilność elektromagnetyczna) zalecany jest obustronny, obwodowy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi EMC).

Przykładowe obszary stosowania:

• Urządzenia automatyki przemysłowej - sterowniki PLC, interfejsy operatora (np. panele dotykowe), czujniki i przetworniki, siłowniki i zawory
• Komunikacja i transmisja danych - interfejsy przemysłowe (takie jak RS-232, RS-485), przemysłowe systemy komputerowe i sieciowe
• Aparatura pomiarowa - analizatory, oscyloskopy
• Systemy zabezpieczeń - kamery przemysłowe, systemy alarmowe, czujniki ruchu i detektory
• Budynki i automatyka budynkowa - systemy zarządzania budynkami (BMS), kontrola dostępu i systemy identyfikacji, sterowanie roletami
