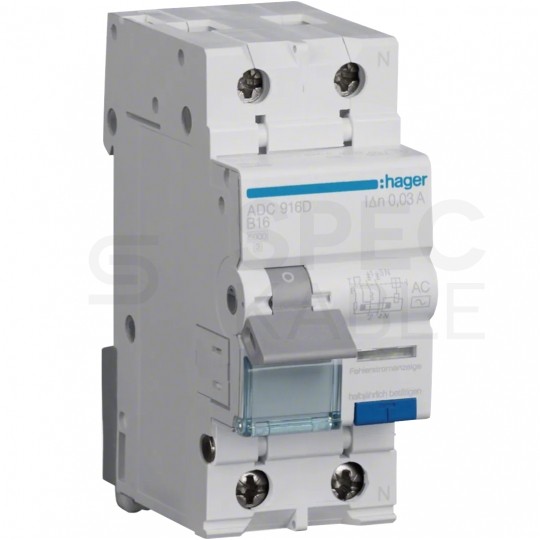

Wyłącznik różnicowo-nadprądowy RCBO 1-fazowy B16 (B 16A) + 30mA typ AC 2-biegunowy 2P (230V AC) 2-modułowy HAGER

Wyłącznik różnicowo-nadprądowy RCBO 1-fazowy B16 (B 16A) + 30mA typ AC 2-biegunowy 2P (230V AC) 2-modułowy

HAGER ADC916D

Wyłącznik różnicowo-nadprądowy kombinowany to zaawansowane urządzenie zabezpieczające, które łączy funkcje ochrony przed przeciążeniami oraz wyciekami prądu.

Dzięki charakterystyce wyzwalania typu B i wysokiej zdolności łączeniowej 6 kA, zapewnia niezawodność w ochronie instalacji elektrycznych, minimalizując ryzyko awarii.

Kompaktowa konstrukcja, zgodność z wymaganiami norm PN-EN oraz klasa ochronności IP2X sprawiają, że jest to idealne rozwiązanie do szerokiego zastosowania w różnorodnych warunkach środowiskowych.

Dane techniczne:

• Producent: Hager
• Rodzaj: Wyłącznik różnicowo-nadprądowy
• Układ biegunów: 1P+N
• Charakterystyka wyzwalania: B
• Typ wyłącznika różnicowoprądowego: AC
• Klasa ochronności IP: IP2X
• Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1: 6 kA
• Nominalny moment dokręcania dla zacisku odpływowego: 2,10 - 2,10 Nm
• Nominalny moment obrotowy górny zacisk: 2,10 - 2,10 Nm
• Typ złącza/wtyku: Zacisk śrubowy
• Napięcie znamionowe izolacji Ui: 500 V
• Znamionowe napięcie udarowe Uimp: 4000 V
• Maks. napięcie robocze: 240 V
• Napięcie znamionowe łączeniowe Ue (AC): 240 - 240 V
• Kategoria przepięciowa wg PN-EN-60947-1: 3
• Typ napięcia zasilania: AC
• Prąd znamionowy: 16 A
• Znamionowy prąd różnicowy ldn: 30 mA
• Min./maks. wartość progowa sterowania termicznego AC: 1,13 - 1,45 A
• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,90
• Współczynnik korekcyjny prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85

Dane techniczne c.d:

• Prąd znamionowy zwarciowy eksploatacyjny lcs AC zgodnie z PN-EN-60898-1: 6 kA
• Całkowite straty mocy dla prądu znamionowego: 5,20 W
• Częstotliwość: 50 - 50 Hz
• Wysokość n.p.m.: 2000 m
• Klasa ograniczenia energii I²t: 3
• Zakres temperatur pracy: -25 - 40 °C
• Temperatura przechowywania/transportu: -25 - 70°C
• Stopień zanieczyszczenia zgodnie z PN-EN60664/PN-EN-60947-2: 2
• Ochrona przed wilgocią: Dla wszystkich klimatów
• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 2000
• Przekrój poprzeczny przewodu sztywnego: 1 - 25 mm²
• Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych: 1 - 16 mm²
• Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych: 1 - 25 mm²
• Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych: 1 - 16 mm²
• Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych: 1 - 25 mm²
• Nominalny moment dokręcania: 2,10 - 2,10 Nm
• Typ połączenia górnego aparatury modułowej: Zacisk śrubowy
• Typ połączenia dolnego aparatury modułowej: biconnect
• Liczba modułów: 2
• Wysokość: 83 mm
• Szerokość: 35 mm
• Głębokość: 68 mm

Prąd znamionowy w różnych temperaturach:

• -25°C: 18,50 A
• -20°C: 18,30 A
• -15°C: 18,10 A
• -10°C: 17,90 A
• -5°C: 17,70 A
• 0°C: 17,40 A
• 5°C: 17,20 A
• 10°C: 17 A
• 15°C: 16,70 A
• 20°C: 16,50 A
• 25°C: 16,20 A
• 30°C: 16 A
• 35°C: 15,80 A
• 40°C: 15,60 A
• 45°C: 15,40 A
• 50°C: 15,20 A
• 55°C: 15 A
• 60°C: 14,80 A

Wartość dla środowiska:

Firma Hager angażuje się w tworzenie zrównoważonej przyszłości poprzez inicjatywę E3, obejmującą etykę, pracowników i środowisko.

Poprzez zobowiązanie Blue Planet Commitment (BPC), firma wprowadza zrównoważone produkty i rozwiązania, wspierając klientów w ochronie środowiska.

Działania te obejmują redukcję emisji CO₂ o 50% do 2030 roku, wdrażanie systemów zarządzania środowiskowego zgodnych z normą ISO14001 oraz stosowanie ekologicznych opakowań i materiałów pochodzących z recyklingu.

O producencie:

Firma Hager, założona w 1955 roku w Niemczech, jest wiodącym dostawcą produktów elektrycznych dla przemysłu, budownictwa mieszkaniowego i komercyjnego.

Jej oferta obejmuje dystrybucję energii, osprzęt elektroinstalacyjny, automatykę budynku oraz systemy prowadzenia przewodów. Wizją Hager jest zwiększanie bezpieczeństwa, czystości i komfortu życia poprzez pomysłowe, zrównoważone i niezawodne rozwiązania infrastruktury elektrycznej.

Firma kładzie duży nacisk na wsłuchiwanie się w potrzeby klientów, oferując kompleksową realizację projektów, opartą na wartościach takich jak niezawodność, pomysłowość, wsparcie, kultura i klienci.
