Wkładka warystorowa ogranicznika przepięć SPD DC 275V AC 1P 20kA fotowoltaiczny NOARK

WKŁADKA WARYSTOROWA OGRANICZNIKA PRZEPIĘĆ SPD DC 275 V AC 1P 20 kA FOTOWOLTAICZNY NOARK

NOARK 103344

Linię ograniczników przepięć stanowią urządzenia klasy 2. Są przeznaczone do ochrony przed przepięciami spowodowanymi przez nieustalone szybkie operacje łączeniowe lub pośredne udary piorunowe.

Zaleca się instalację urządzeń w odległości co 10 - 20 m długości przewodu, w tablicach głównych jak i podrozdzielnicach.

Ex9UE2 20 440 przeznaczone są do kordynacji z klasą 1 linii Ex9UE1 35, w przypadku Ex9UE2 20 275, kordynacja z linią Ex9UE1 35 odbywa się za pomocą przewodu o długości 10 m.

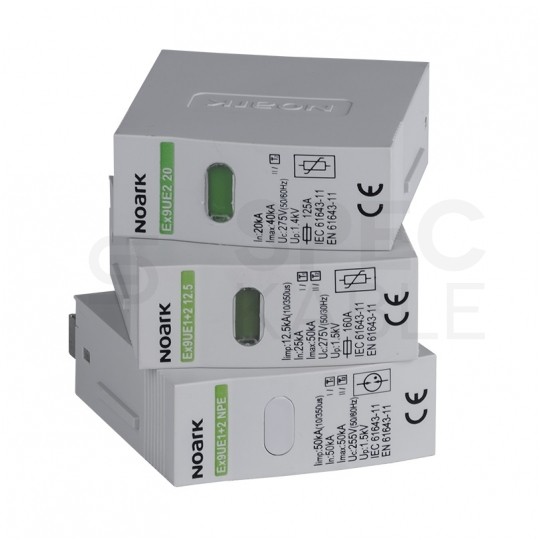

Konstrukcja ograniczników Ex9UE2 jest oparta na elementach warystorowych. Zapewnia niski czas reakcji. Modułowa konstrukcja z możliwością wymiany wkładki pozwala na szybką i prostą wymianę modułów funkcyjnych w przypadku ich przepalenia się, z powodu częstego występowania szczytów przepięć.

Zastosowanie

Ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii.

Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

Dane techniczne

• Producent: Noark
• Kod producenta: 103344
• Liczba biegunów: 1
• Rozmiar: 1 moduł
• Typ 2: tak
• Szerokość wyrażona liczbą modułów: 1
• Poziom ochrony L-N: 1.4 kV
• Odporność na zwarcia: tak
• Układ sieci: inny
• Znamionowy prąd wyładowczy (8/20): 20 kA
• Ze stykiem do zdalnej sygnalizacji: nie
• Sygnalizacja zadziałania na urządzeniu: optyczny
• Stopień ochrony: IP20
• Sposób montażu: na podstawie
• Najwyższe napięcie trwałej pracy AC: 275 V
• Zintegrowane dobezpieczenie: nie
• Znamionowe napięcie AC: 275 V

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni niepoprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

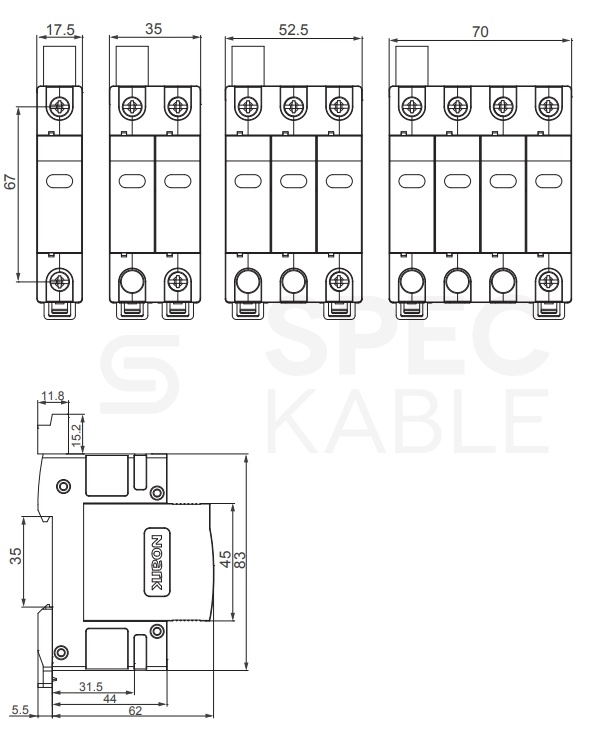

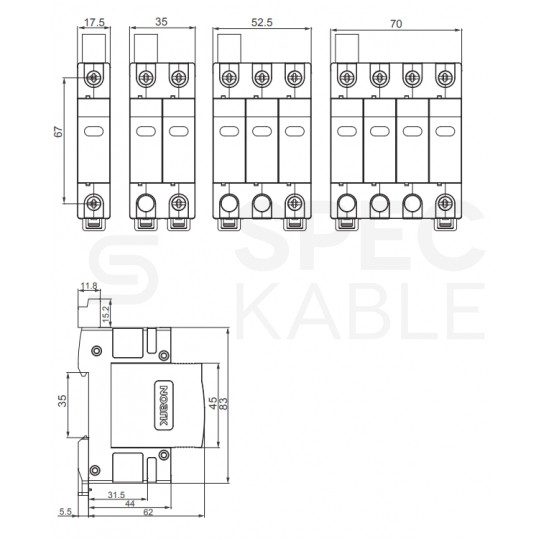

Wymiary [mm]:
