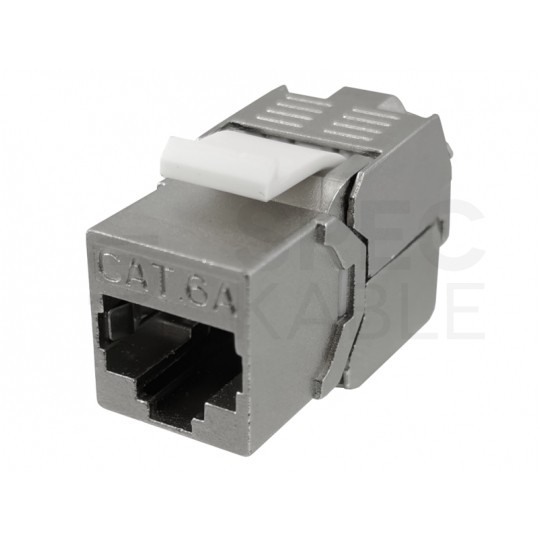

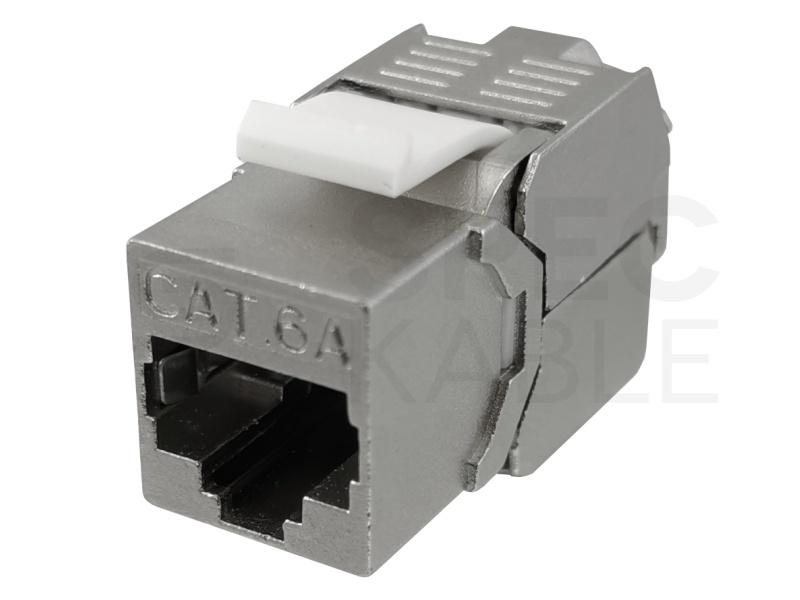

Moduł keystone z wbudowaną identyfikacją LED RJ45 STP kat.6A ekranowany beznarzędziowy WireArte

MODUŁ KEYSTONE STP kat. 6A NIEEKRANOWANY BEZNARZĘDZIOWY LED METALOWY

ALANTEC MB005L

Beznarzędziowe gniazdo modularne z funkcją identyfikacji świetlnej, w technologii NaviLED od WIREARTE.

Pozwala na prostą identyfikację poszczególnych torów transmisyjnych i  gniazd w sieci teletechnicznej.

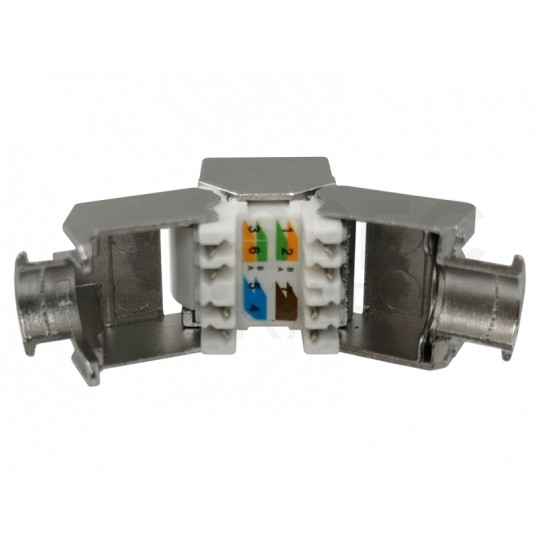

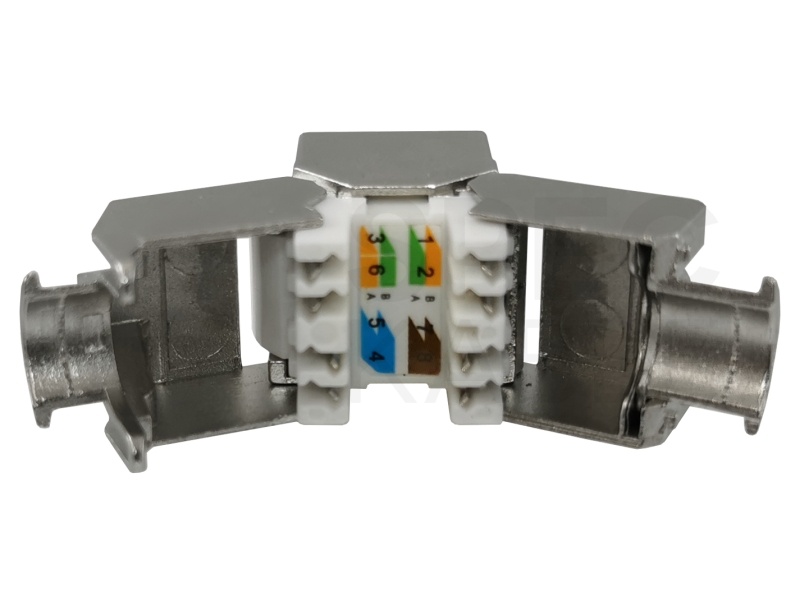

Gniazda ekranowane przeznaczone są do stosowania w środowisku narażonym na zakłócenia elektromagnetyczne. Technologia beznarzędziowa pozwala na szybką i prostą terminację gniazd. Poprzez jeden ruch zamykający obudowę modułu na rozszytym kablu, wszystkie 8 żył kabla terminuje się jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył z tą samą siłą docisku.

Moduł przystosowany jest do zabudowy modularnej Mediabox oraz wyposażania tzw. pustych patchpaneli keystone.

Zamontujemy go w:

• ramkach wyposażonych w supporty,
• puszkach podłogowych,
• kolumnach wysuwanych z blatu,
• listwach,
• korytach naściennych przystosowanych do montażu osprzętu Mediabox.

Uniwersalny rozmiar modułów systemu Mediabox (22,5 × 45 mm lub 45 × 45 mm) pozwala na stosowanie ich we wszelkich systemach modułowych oraz innych opartych na standardzie 45 × 45 mm.

Najważniejsze zalety:

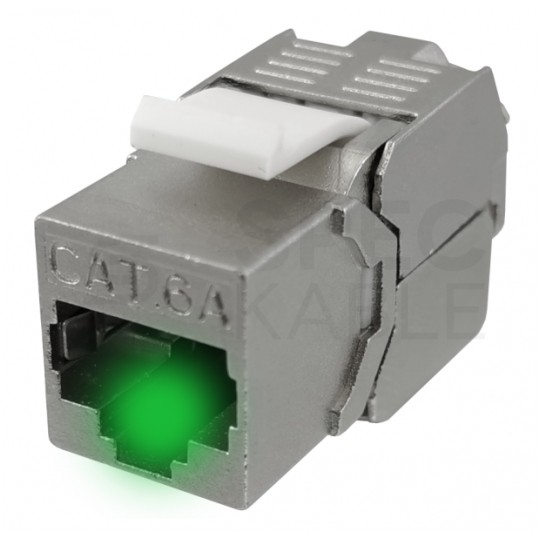

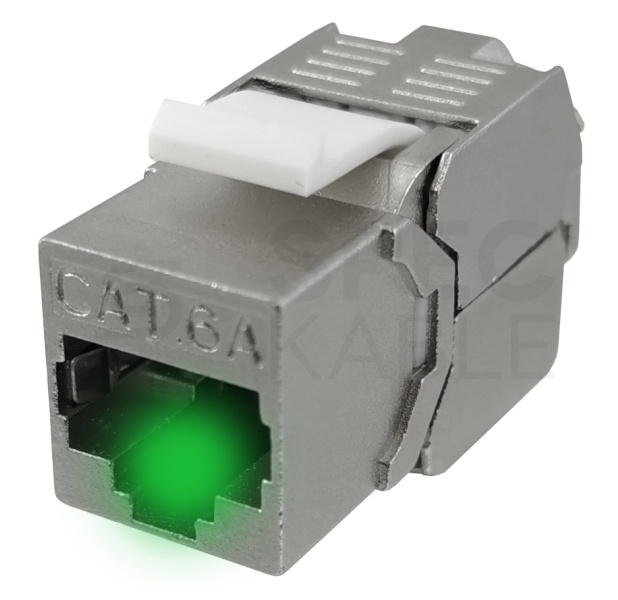

• Funkcja identyfikacji świetlnej NaviLED – umożliwia łatwą identyfikację poszczególnych gniazd i torów transmisyjnych w sieci
• Beznarzędziowa terminacja – szybka i prosta instalacja bez użycia narzędzi, zapewniając równomierne dociskanie wszystkich żył kabla
• Wszechstronność – typ Keystone Jack, kompatybilny z RJ45, RJ12, RJ11, odpowiedni do instalacji w panelach krosowych, gniazdach ściennych i innych elementach osprzętu montażowego
• Ekranowane gniazdo – idealne do stosowania w środowiskach narażonych na zakłócenia elektromagnetyczne
• Kategoria 6A – przeznaczone do transmisji danych z prędkością do 10 000 Mbps (10 Gigabit Ethernet 10GBASE-T)
• Kompatybilność z PoE – obsługuje zasilanie PoE++ High Power (typ 4) IEEE 802.3bt 100 W na 4 parach (4PPoE)

Dane techniczne

Ogólne

• Producent: ALANTEC
• Kod producenta: MB005L
• Kategoria: 6A
• Klasa: EA (norma 500 MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s
• Ekran: tak
• Rodzaj: beznarzędziowy (jednakże do terminacji modułu można również zastosować dedykowany nóż LSA NI004)

Korpus

• Materiał: odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022

Gniazdo

• Trwałość wg norm: > 750 cykli
• Trwałość wg badań: > 1000 cykli
• Materiał styków: fosforobrąz
• Powłoka styków: 50 μcalowa warstwa złota na 40 μcalowej warstwie niklu
• Siła docisku styków: 100 g na styk
• Siła rozłączania: 50N przez 60s

Złącze szczelinowe

• Sekwencja: 568A/B
• Materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• Przyjmuje przewody: 22-24 AWG
• Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB

• Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne

• Maks. wartość prądu: 1,5 A
• Rezystancja izolacji: 500 MΩ @ 100 Vdc
• Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• Rezystancja styków: 20 mΩ
• Rezystancja noży IDC: 2,5 mΩ

Zasilanie PoE

• Rodzaj: PoE++ High Power (typ 4) IEEE 802.3bt 100 W

Zakres temperatur

• Przechowywania: -40~75°C
• Pracy: -20~75°C
• Wilgotność maks.: ~93%

Mediabox

System Mediabox to uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw.

Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań.

Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej.

Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.

O producencie:

WIREARTE to wyselekcjonowane, testowane w niezależnych laboratoriach wysokiej klasy rozwiązania dla wymagających inwestorów.

Synonim jakości i pomysłowości w okablowaniu strukturalnym. To produkty o wyjątkowych w branży funkcjonalnościach, ułatwiające późniejsze użytkowanie. Liczy się tutaj nie tylko skuteczna instalacja, ale także możliwie pełna swoboda zarządzania aktywnie działającą siecią.

Oszczędności czasu i energii. Produkty dedykowane do zastosowań profesjonalnych, DATA CENTER oraz budynków o najwyższych wymaganiach dotyczących sieci teleinformatycznych, całościowo objęte zostały wyjątkową 55-letnią gwarancją systemową.
