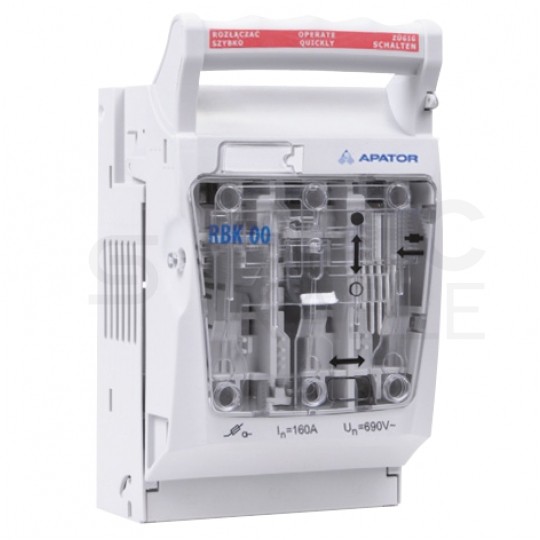

Rozłącznik izolacyjny bezpiecznikowy RBK 00-M kasetowy do wkładek nożowych NH00 160A 3-biegunowy zaciski śrubowe do 70mm2 APATOR

ROZŁĄCZNIK IZOLACYJNY DO WKŁADEK NOŻOWYCH NH00 APATOR

Bezpieczny podział energii | APATOR RBK 00-M

Rozłącznik izolacyjny bezpiecznikowy to zaawansowane urządzenie zaprojektowane z myślą o bezpiecznym rozdzielaniu energii elektrycznej oraz ochronie urządzeń przed skutkami zwarć i przeciążeń.

Konstrukcja modułu opiera się na wykorzystaniu przemysłowych wkładek bezpiecznikowych, co pozwala na efektywną ochronę instalacji w różnorodnych aplikacjach przemysłowych.

Model RBK 00-M został przystosowany do podłączania przewodów z zaprasowanymi końcówkami kablowymi (zaciski śrubowe).

Budowa rozłącznika:

• Materiał – termoplastyczny poliamid wzmocniony włóknem szklanym, klasa palności V2, bezhalogenowy uniepalniacz.
• Budowa – 3-biegunowa podstawa z usprężynowanymi stykami szczękowymi, umożliwia bezpośrednie przyłączenie kabli oraz szyn. Odejmowana pokrywa na wkładki ropikowe.
• Komora gaszeniowa – wyposażona w metalowe płytki gaszące łuk elektryczny.
• Styki – galwanicznie srebrzone, zapewniające niskie straty mocy.

Montaż

• na płycie montażowej
• na szynach zbiorczych o rozstawie 60 mm, montaż do szyn zbiorczych poprzez zaciski hakowe umieszczone wewnątrz rozłącznika

Warunki pracy

• instalacja w pomieszczeniach niezawierających pyłów, gazów żrących lub wybuchowych
• na wysokości do 2000 m n.p.m.
• na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34
• temperatura otoczenia od -25 do +55°C
• wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C

Funkcjonalność

• operacje załączania-rozłączania powinny być wykonane zdecydowanym ruchem
• możliwość podłączenia kabli przy zastosowaniu zacisku typu śrubowego lub za pomocą obejmy
• możliwość dokonania pomiaru kontrolnego – otwory pomiarowe w pokrywie rozłącznika

Dane techniczne

• Producent: APATOR
• Kod producenta: 63-823333-121
• Model: RBK 00-M
• Liczba biegunów: 3
• Rozmiary wkładki bezpiecznikowej: NH00
• Rodzaj zacisków kablowych: śrubowy m6x16
• Przekrój żyły kabla: z końcówką do 70 mm²
• Znamionowy prąd cieplny: 160 A
• Napięcie znamionowe: 690 V
• Kategoria użytkowania: AC-22B
• Znamionowy prąd zwarciowy załączalny umowny przy 690 V: 80 kA
• Znamionowy prąd zwarciowy załączalny umowny przy 400 V: 100 kA
• Znamionowe napięcie izolacji: 1000 V
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Częstotliwość znamionowa: 50/60 Hz
• Trwałość mechaniczna: 1600 cykli
• Trwałość łączeniowa: 200 cykli
• Stopień ochrony: IP20
• Zakres temperatur pracy: od -25 do 55°C
• Zgodność z normami: PN-EN 60947-1, PN-EN 60947-3, PN-HD 60269-2

Wymiary modułu [mm]
