F&F Wskaźnik napięcia 80V-500V Woltomierz cyfrowy 3-fazowy na szynę DIN TH35

TRÓJFAZOWY WSKAŹNIK NAPIĘCIA F&F

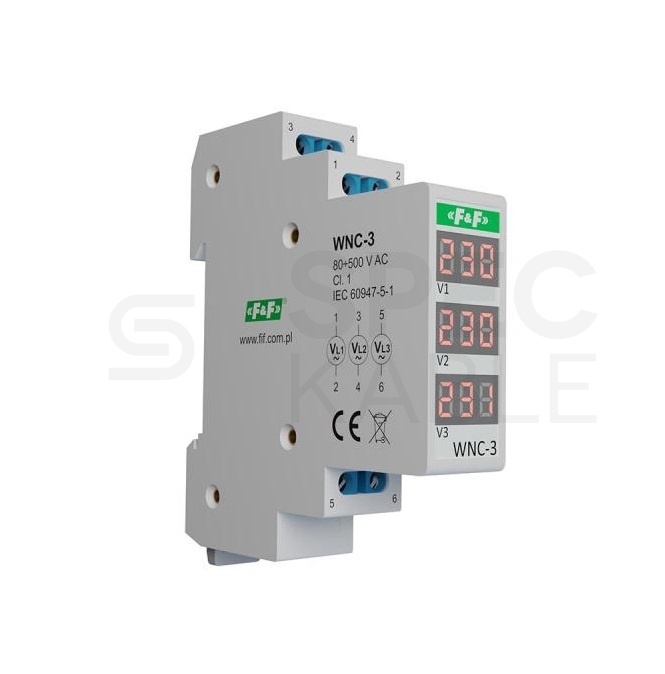

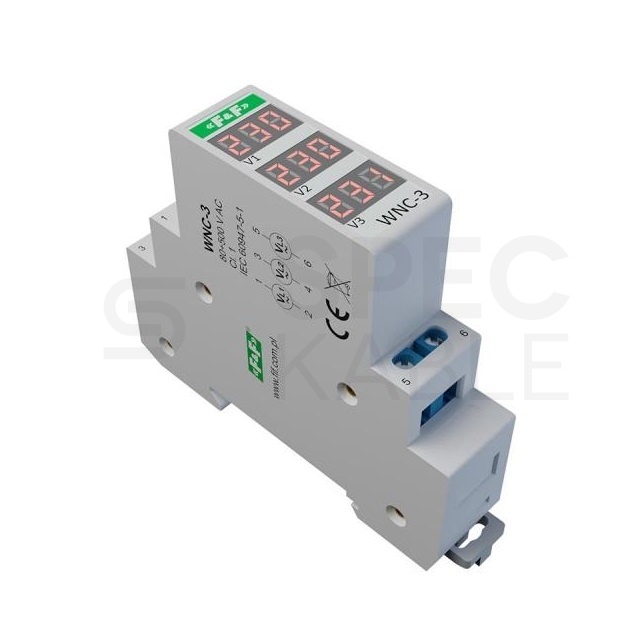

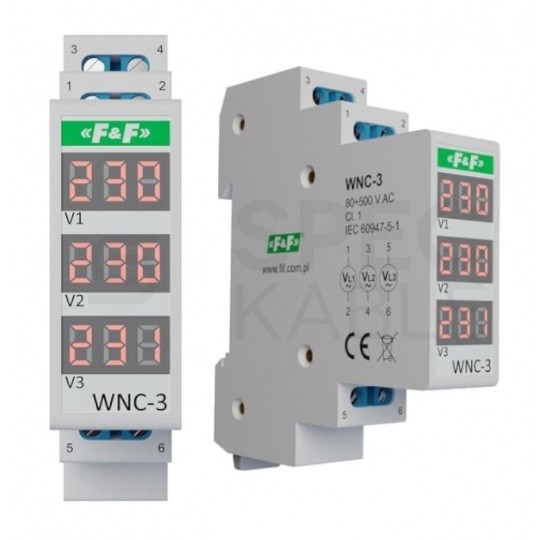

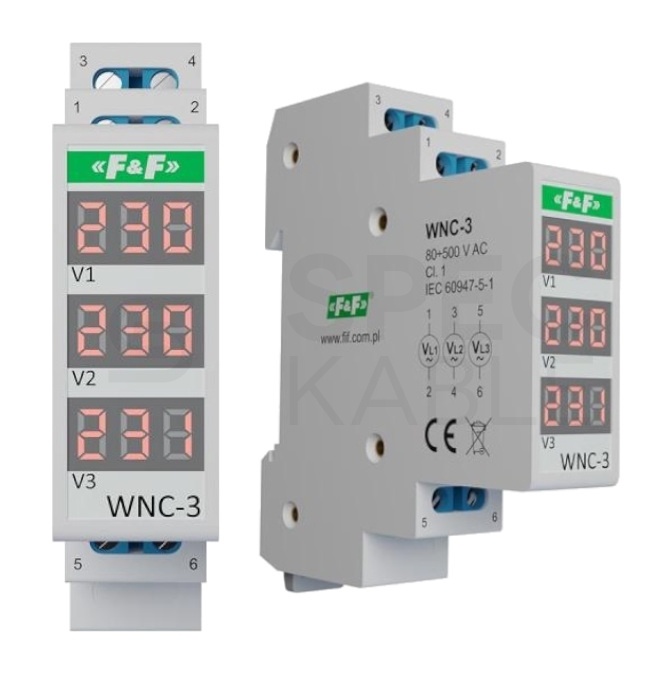

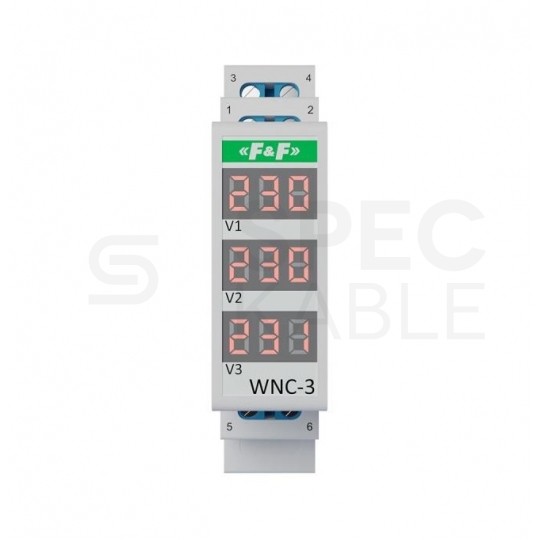

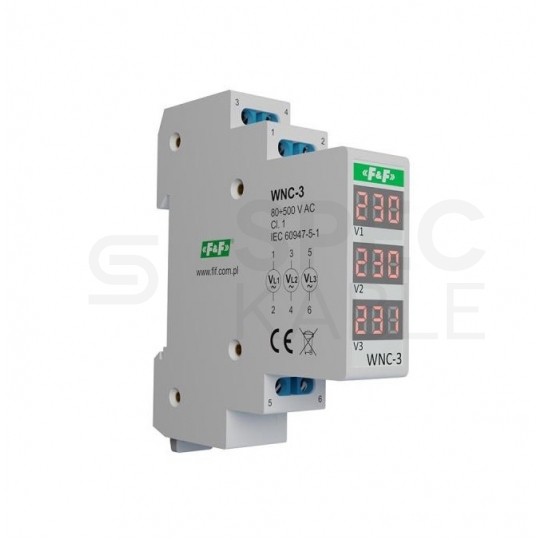

Cyfrowy wskaźnik napięcia | F&F WNC-3

Modułowy wskaźnik napięcia to elektroniczne urządzenie pomiarowe, które służy do pomiaru napięcia elektrycznego.

Jest to często stosowany element w różnego rodzaju systemach elektronicznych i elektromechanicznych, gdzie dokładny pomiar napięcia jest kluczowy dla zapewnienia poprawnego działania.

Modułowe wskaźniki napięcia są szeroko stosowane w przemyśle, motoryzacji oraz w różnego rodzaju urządzeniach pomiarowych. Ich niewielkie rozmiary i prosta obsługa sprawiają, że są bardzo popularne w wielu aplikacjach, gdzie dokładność i niezawodność są kluczowe.

Przeznaczony do montażu na szynie 35 mm.

Działanie

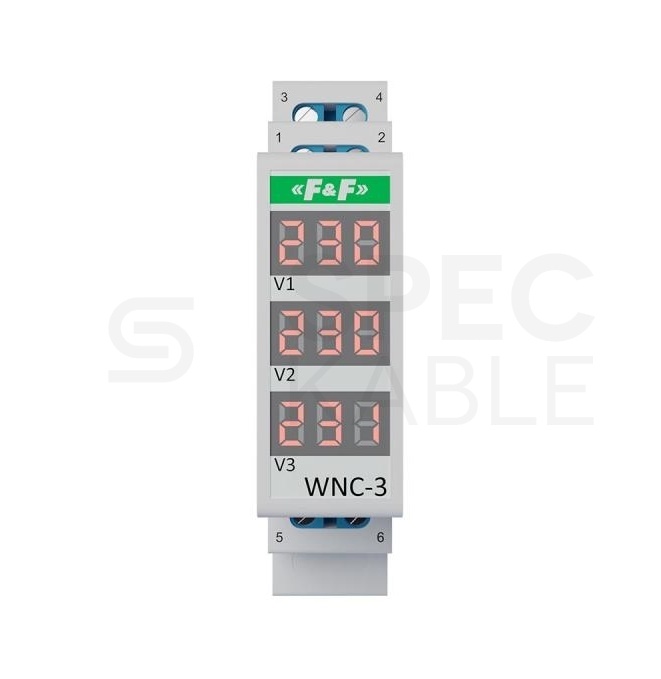

Wskaźnik WNC-3 złożony jest z trzech niezależnych torów pomiarowych. Zmierzone wartości napięć wskazywane są bezpośrednio w postaci liczbowej na 3-rzędowym, 3-cyfrowym wyświetlaczu LED.

Napięcia wyświetlane są z rozdzielczością 1 V, pomiar aktualizowany jest pięć razy na sekundę.

Mierzone napięcie wykorzystywane jest równocześnie do zasilania wskaźnika. W przypadku spadku napięcia poniżej 80 V wyświetlacz wskaźnika może ulec wyłączeniu.

Dane techniczne

• Producent: F&F
• Kod producenta: WNC-3
• Typ: woltomierz trójfazowy
• Napięcie zasilania: 80÷500 V AC
• Wyświetlacz: 3× 3-cyfrowy, 7-segmentowy LED
• Częstotliwość zasilania: 50÷60 Hz
• Dokładność wskazań: 2% (±1 cyfra)
• Przyłącze: zaciski śrubowe 1,5 mm²
• Moment dokręcający: 0.4 Nm
• Pobór mocy: 5 VA, 1 W
• Temperatura pracy: -5÷40°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Montaż

1. Odłączyć zasilanie.
2. Zamontować wskaźnik na szynie w tablicy rozdzielczej.
3. Podłączyć wskaźnik do źródła mierzonego napięcia zgodnie ze schematem.
4. Włączyć zasilanie i sprawdzić poprawność działania.

Zaleca się zabezpieczenie każdej fazy wskaźnika za pomocą zwłocznych bezpieczników topikowych o prazie znamionowym 0.25 A lub 3-fazowego wyłącznika instalacyjnego o charakterystyce B i prądzie znamionowych 1 A.

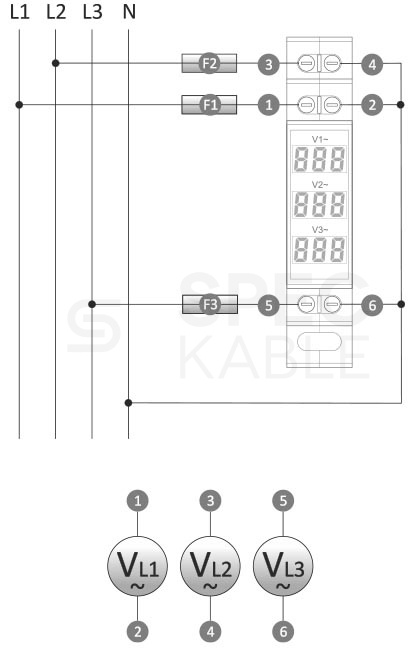

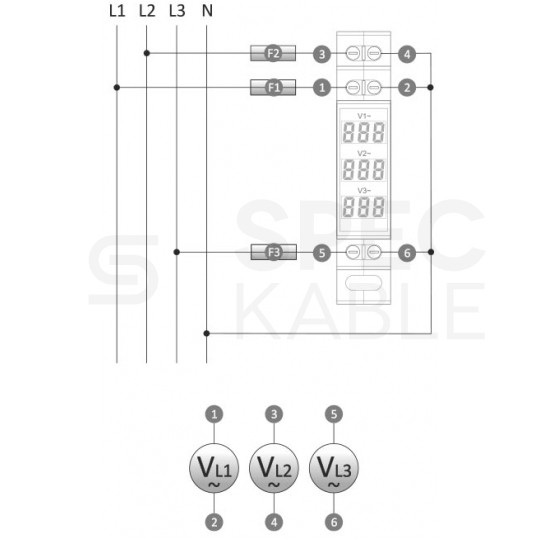

Schemat podłączenia
