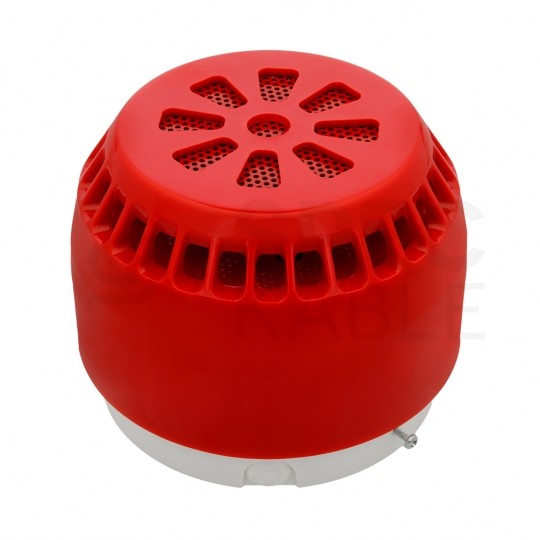

Sygnalizator akustyczny konwencjonalny niskoprądowy CNBOP-PIB czerwony W2 SA-P8/C

Sygnalizator Akustyczny Wewnętrzny Pożarowy Dźwięk PPOŻ CNBOP-PIB Czerwony

W2 SA-P8/C

Pożarowy sygnalizator akustyczny  przeznaczony jest do sygnalizowania pożaru wewnątrz budynków.

Cechuje go wysoki poziom generowania dźwięku, stopniowe narastanie poziomu dźwięku, czy możliwość synchronizacji  członu akustycznego również z innymi modelami marki W2.

W sygnalizatorze mamy do wyboru 16 wzorów dźwięku sygnału alarmowego.

Najważniejsze funkcje:

• Sekwencja sygnału alarmowego zgodna z normą EN 54-3:2001+A1:2002+A2:2006.
• Wysoki poziom dźwięku generowanego sygnału alarmowego.
• Dostępnych 16 wzorów sygnału alarmowego.
• Funkcja stopniowego narastania poziomu dźwięku.
• Wbudowany potencjometr umożliwiający regulację poziomu dźwięku.
• Solidna obudowa o wytrzymałości mechanicznej IK07.
• Ogranicznik prądu rozruchowego.
• Funkcja synchronizacji sygnalizatorów podczas pracy w sieci.
• Możliwa również synchronizacja z: SAO-P8, SA-K5N, SA-K7N, SAOZ-Pk2 (część akustyczna).
• Współpracuje z: PIP-1AN, PIP-3AN, OM-1, OZ-50-3, WSD-1.

Dane techniczne:

• Producent: W2
• Typ sygnalizatora: akustyczny
• Napięcie zasilania: 16-32,5 V DC
• Pobór prądu w stanie spoczynku: 0 mA
• Pobór prądu w stanie alarmowania: <40 mA
• Pobór mocy w stanie alarmowania: <0,96 W
• Poziom dźwięku w odległości 1 m: >100 dB
• Typ środowiskowy: Typ A
• Temperatura pracy: od -10°C do +55°C
• Stopień ochrony (kod IP): IP33
• Stopień ochrony (kod IK): IK07
• Max. przekrój przewodu: 2,5 mm2
• Wymiary: Ø114×88 mm
• Masa: ~235 g

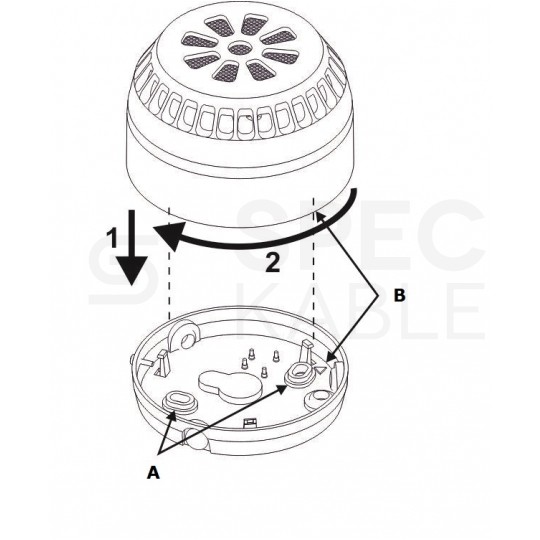

Opis konstrukcji:

• A - Otwory do montażu sygnalizatora do puszki instalacyjnej PIP-1AN, PIP-3AN, ściany lub sufitu
• B - Znaczniki

W pokrywie sygnalizatora SA-P8 znajdują się dwa bloki przyłączeniowe. Blok oznaczony jako ZAS służy do podłączenia przewodów zasilających („+”, „-”), a także przewodu synchronizacji (S).

Blok oznaczony jako WSD-1 jest wyjściem służącym do podłączenia wyłącznika sygnału dźwiękowego WSD-1. Ponadto w pokrywie znajduje się również potencjometr do regulacji poziomu dźwięku oraz sześciopozycyjny mikroprzełącznik.

Przy pomocy mikroprzełącznika możliwy jest wybór trybu pracy, wybór wzoru dźwięku oraz aktywacja opcji stopniowego narastania dźwięku. Opcja ta umożliwia stopniowe zwiększanie poziomu dźwięku od wartości minimalnej do wartości zadanej przy pomocy potencjometru.

Certyfikaty

Sygnalizator SA-P8 do systemów sygnalizacji pożaru posiada:

• certyfikat stałości właściwości użytkowych NR 1438-CPR-0883
• świadectwo dopuszczenia NR 4839/2023

wydany przez CNBOP-PIB, czyli Certyfikat Zgodności z Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej - Państwowy Instytut Badawczy.

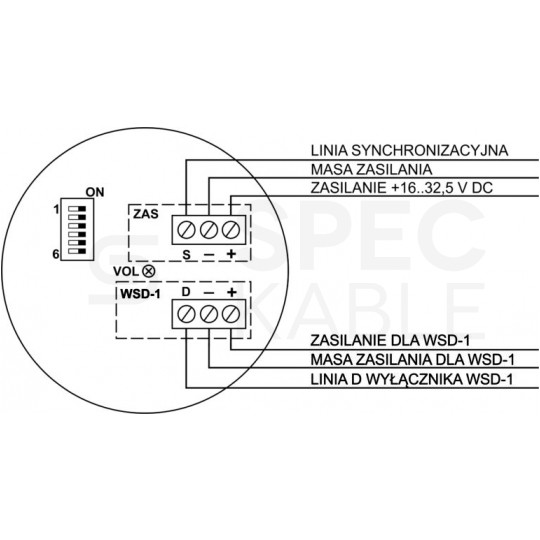

Schemat podłączenia:

Nr mikroprzełącznika:

1. Oznaczenie M/S; Wybór trybu pracy Master (ON) / Slave (OFF)
2. Oznaczenie S0, Wybór wzoru dźwięku
3. Oznaczenie S1, Wybór wzoru dźwięku
4. Oznaczenie S2, Wybór wzoru dźwięku
5. Oznaczenie S3, Wybór wzoru dźwięku
6. Oznaczenie VR, Opcja stopniowego narastania poziomu dźwięku (ON)

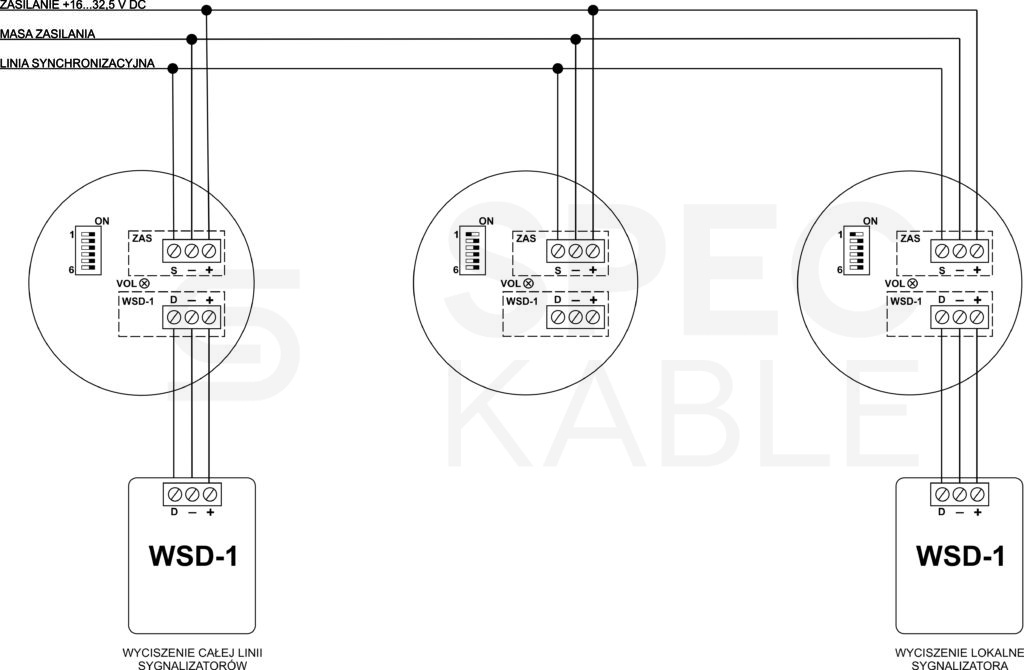

Schemat synchronizacji:

Sygnalizatory typu SA-P8 mogą pracować w sieci (synchronizacja części akustycznej). Urządzenia, które mają być ze sobą zsynchronizowane powinny być połączone dodatkową żyłą oznaczoną na schemacie jako S. Tylko jeden sygnalizator w sieci powinien być ustawiony jako MASTER, pozostałe jako SLAVE.
