Kabel światłowodowy ADSS 24 włókna SM 9/125 G.652.D wielotubowy (2x12J) 4kN do instalacji napowietrznych czarny ZTT

Kabel światłowodowy ZTT ADSS to bardzo mocny przewód o wielotubowej konstrukcji (12 włókien na tubę) przeznaczony do instalacji napowietrznych na przęsłach do 150 metrów. Wzmocniony został centralnym prętem FRP (Fiber Reinforced Polymer) oraz włóknami aramidowymi. Zastosowane zostały jednomodowe włókna typu G.652D charakteryzujące się obniżonym "pikiem wodnym" (Zero Water Peak).

Kabel jest całkowicie dielektryczny, charakteryzujący się bardzo wysoką wytrzymałością na rozciąganie (maksymalne naprężenie instalacyjne 4 kN). Włókna znajdują się w tubach wypełnionych żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami. Powłoka zewnętrzna wykonana została z polietylenu HDPE (kolor czarny) o dużej gęstości, odpornego na promieniowanie UV, oraz niskie i wysokie temperatury (od - 40°C do 70°C).

Dodatkowo dla ułatwienia ściągnięcia zewnętrznej powłoki przewodu zastosowane zostały dwa ripcordy. Poza sieciami napowietrznymi kabel ZTT ADSS z powodzeniem zastosujemy w kanalizacji teletechnicznej.

Dane techniczne:

• Producent: ZTT
• Indeks: Z-ADSS-MT-24J.4KN-12F/T
• Typ włókna: jednomodowy
• Konstrukcja: wielotubowa
• Rodzaj włókna: G.652D
• Ilość włókien: 24
• Ilość włókien w tubie: 12
• Ilość tub / wypełniaczy: 2/4
• Średnica zewnętrzna: 11.1 mm
• Grubość powłoki: 1.6 mm
• Średnica pręta FRP: 2.5 mm
• Minimalny promień gięcia: 110 mm
• Span: 150 m
• Waga: 92 kg/km
• Wytrzymałość na rozciąganie (IEC 794-1-E1): 4000 N
• Odporność na zgniatanie (IEC 794-1-E3): 1500N / 100mm
• Odporność na uderzenia (IEC 794-1-E4): 20 uderzeń, 10 Nm
• Odporność na zgnianie (IEC 794-1-E6): 20 [cykli (15xD)]
• Odporność na skręcanie (IEC 794-1-E7): 10 cykli 180°, obciążenie 150N
• Odporność na UV (ISO 4892/2): TAK
• Odporność na wnikanie H20 (IEC 794-1-F5B): TAK
• Odporność na ścieranie (IEC 794-1-E2): TAK
• Odporność na zmiany temp. (IEC 794-1-F1): 2 cykle termiczne w zakresie -40°C ÷ 70°C
• Temperatura przechowywania i transportu: -40°C ÷ 70°C
• Temperatura instalacji: -15°C ÷ 50°C
• Temperatura eksploatacji: -40°C ÷ 70°C

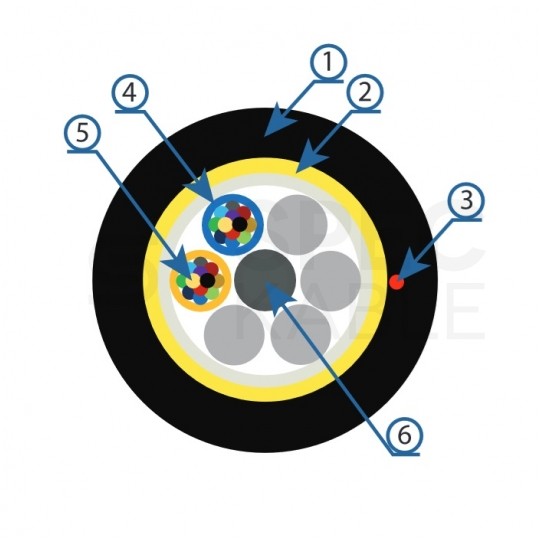

Budowa przewodu:

1. Powłoka zewnętrzna HDPE (czarna)
2. Włókna aramidowe
3. Ripcord (x2)
4. Tuba z włóknami
5. Włókna światłowodowe G.652D
6. Centralny pręt FRP

Zastosowanie:

• Instalacje napowietrzne (przesła do 150m)
• Kanalizacja teletechniczna
