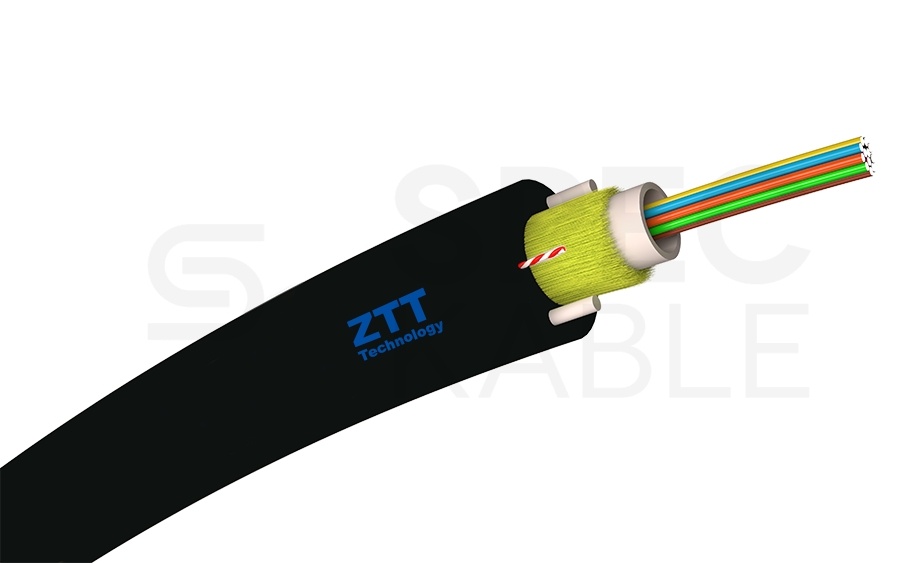

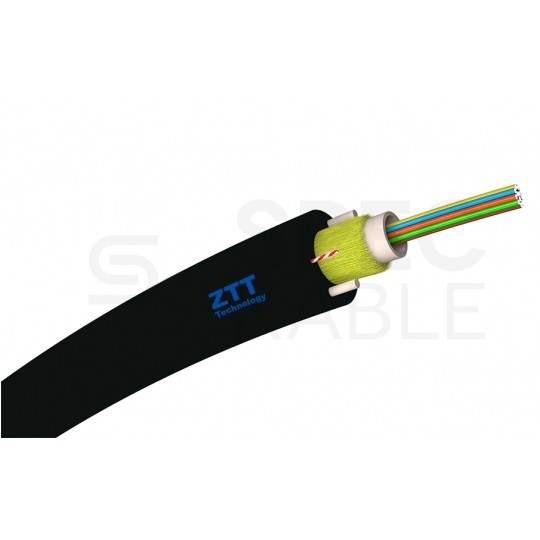

Kabel światłowodowy UniTube 24 włókna 24J SM 9/125 G.652D 6,2mm ADSS do sieci napowietrznych czarny ZTT

Kable światłowodowe ZTT ADSS to dielektryczne przewody o jednotubowej konstrukcji przeznaczone do instalacji  napowietrznych na przęsłach do 80 metrów. Wzmocnione zostały włóknami aramidowymi oraz dwoma prętami FRP (Fiber Reinforced Polymer) o średnicy 0.58 mm zatopionymi w warstwie zewnętrznej. Zastosowane zostały jednomodowe włókna  typu G.652D charakteryzujące się obniżonym „pikiem wodnym” (Zero Water Peak).

Włókna znajdują się w centralnej tubie wypełnionej żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami. Powłoka zewnętrzna wykonana została z polietylenu HDPE (kolor czarny) o dużej gęstości, odpornego na promieniowanie UV, oraz niskie i wysokie temperatury (od  -40°C do 70°C).

Średnica zewnętrzna przewodów to 5.2-6.2 mm, a maksymalne naprężenie instalacyjne wynosi 1.2kN. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowany został podwójny ripcord. Poza sieciami napowietrznymi kable ZTT ADSS z powodzeniem zastosujemy w kanalizacji teletechnicznej.

Dane techniczne:

• Producent: ZTT
• Indeks: Z-ADSS.UT-24J
• Typ włókna: jednomodowy
• Rodzaj włókna: G.652D
• Ilość włókien: 24
• Średnica przewodu: 6,2 mm
• Średnica tuby: 3 mm
• Średnica pręta FRP: 0,58 mm
• Waga: 35 kg/km
• Wytrzymałość na rozciąganie (IEC 60794-1-2-E1): 1200 N
• Wytrzymałość na zgniatanie (IEC 60794-1-2-E3): 1000N/100mm
• Wytrzymałość na skręcanie (IEC 60794-1-2-E7): 100 (5 cykli, +/-180°) N
• Minimalny promień gięcia (IEC 60794-1-2-E6): 52 mm
• Span: 80 m
• Temperatura pracy (IEC 60794-1-2-F1): -40 ~ +70 [°C]
• Temperatura instalacji (IEC 60794-1-2-F1): -30 ~ +60 [°C]

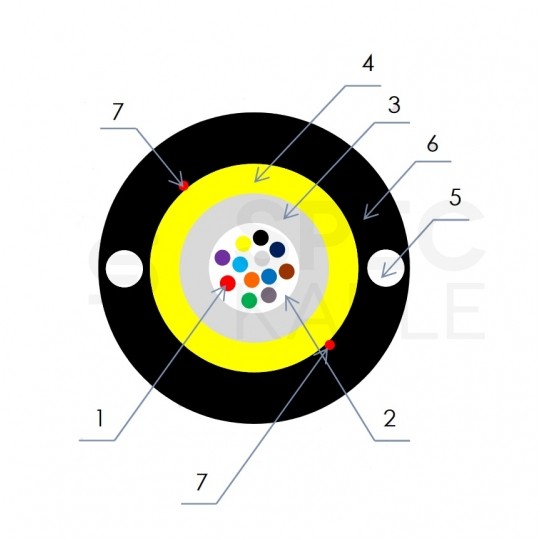

Budowa przewodu:

1. Włókna światłowodowe
2. Żel hydrofobowy
3. Centralna tuba
4. Włókna aramidowe
5. Pręt FRP (x2)
6. Powłoka zewnętrzna HDPE (czarna)
7. Ripcord (x2)

Zastosowanie:

• Sieci napowietrzne (przesła do 80m)
• Kanalizacja teletechniczna
