Kabel światłowodowy DAC 2 włókna SM 9/125 G.657.A1 zewnętrzny ziemny czarny ZTT

Kabel światłowodowy DAC (ang. Direct Access Cable) to przewód dedykowany do układania bezpośrednio w ziemi oraz w instalacjach zewnętrznych. Powłoka kabla wykonana z tworzywa PE (kolor czarny) odpornego na działanie wody, roztworu soli, kwasów, ługów, alkoholi i benzyny.

Kabel charakteryzuje się wysoką wytrzymałością na zgniatanie (do 1.5 kN) i rozciąganie (do 1.2 kN). Wytrzymałość przewodu zapewniają włókna szklane oraz dwa pręty FRP (Fiber Reinforced Polymer) wtopione w powłokę zewnętrzną. Włókna światłowodowe znajdują się w luźnej tubie wypełnionej żelem hydrofobowym, który chroni je przed wnikaniem cząsteczek wody.

Przewód jest całkowicie dielektryczny. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowane zostały dwa ripcordy. Zastosowane włókna typu G.657A1 są kompatybilne z powszechnym w użytkowaniu standardem G.652D, a mininalny promień gięcia włókna to zaledwie 10 mm. Powłoka wykonana z materiału odpornego na promieniowanie UV.

Charakterystyka:

• Przeznaczony do bezpośredniego zakopania w ziemi oraz do instalacji zewnętrznych narażonych na działanie warunków atmosferycznych
• Powłoka PE (czarna)
• Jednotubowa, dielektryczna konstrukcja
• Odporność na promieniowanie UV
• Odporność na działanie kwasów, alkoholi, benzyny
• Odporność na działanie roztworu soli, ługów
• Wzmocnienie włóknami szklanymi
• Wzmocnienie dwoma prętami FRP
• Wysoka odporność na zgniatanie
• Włókna światłowodowe G.657A1
• Ripcordy

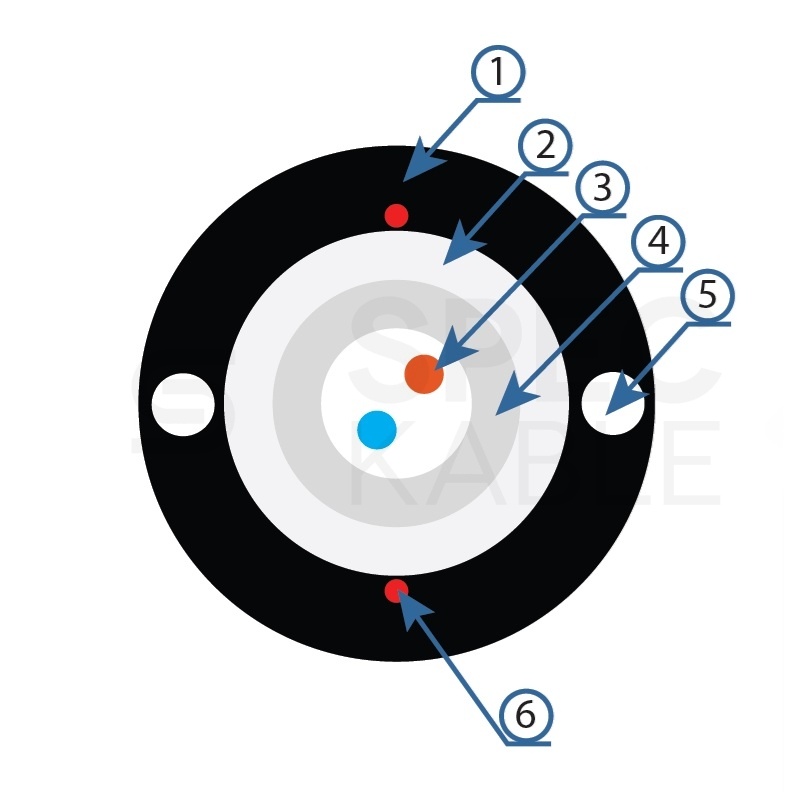

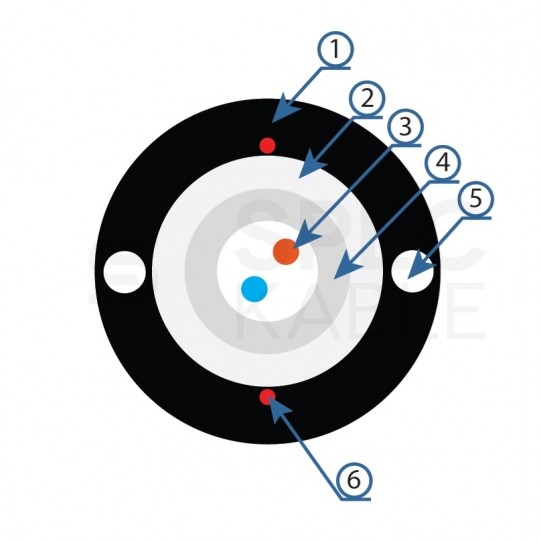

Budowa przewodu:

1. Powłoka PE (polietylen)
2. Włókno szklane
3. Włókna światłowodowe G.657A1
4. Tuba z włóknami
5. Pręt FRP (x2)
6. Ripcord (x2)

Zastosowanie:

• Instalacje doziemne
• Instalacje zewnętrzne

Dane techniczne:

• Producent: ZTT
• Indeks: Z-DAC-02J.657A-BL
• Typ kabla: DAC
• Rodzaj włókna: G.657.A1
• Ilość włókien: 2
• Ilość tub: 1
• Średnica zewnętrzna: 5.3 mm
• Grubość powłoki: 1.2 mm
• Minimalny promień gięcia: 53 mm
• Temperatura pracy (IEC 60794-1-F1): -30°C do +60°C
• Temperatura instalacji (IEC 60794-1-F1) : -20°C do +50°C
• Odporność na rozciąganie (IEC 60794-1-E1): 1200 N
• Odporność na zgniatanie (IEC 60794 -1-E3): 1500 N / 100 mm
• Odporność na uderzenia (IEC 60794 -1-E4): 20 uderzeń, 12 Nm
• Odporność na zginanie (IEC 60794-1-E6): 20 [cykli (15xD)]
• Odporność na skręcanie (IEC 60794-1-E7): obciążenie 120N (10 cykli, 180˚)
• Odporność na UV (ISO 4892/2): Tak
• Odporność na wnikanie wody (IEC 60794-1-F5B): Tak
• Odporność na ścieranie (IEC 60794-1-E2): Tak
• Waga: 24 kg/km
