F&F Przekaźnik czasowy (0,1s - 576h) 12-264V 8A wielofunkcyjny (1-styk) 1-modułowy PCS-516 UNI

PRZEKAŹNIK CZASOWY 1-MODUŁOWY NA SZYNĘ DIN-TS35 12-264V F&F

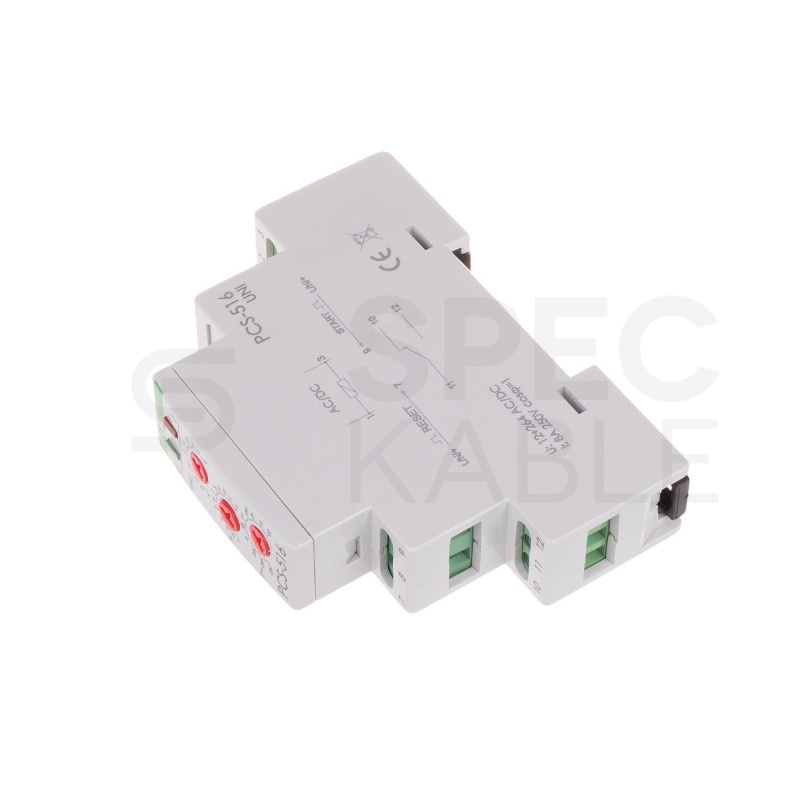

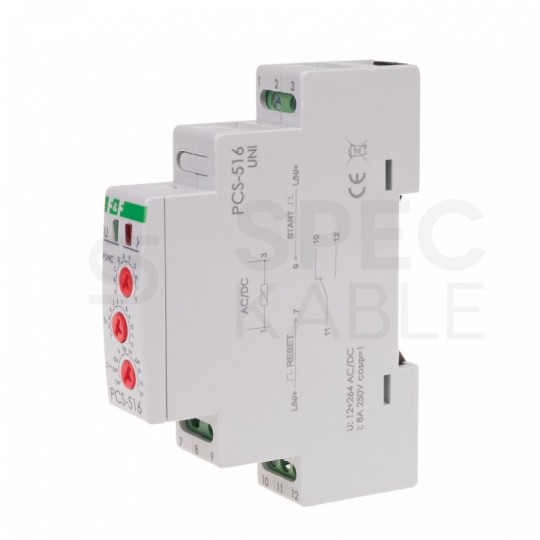

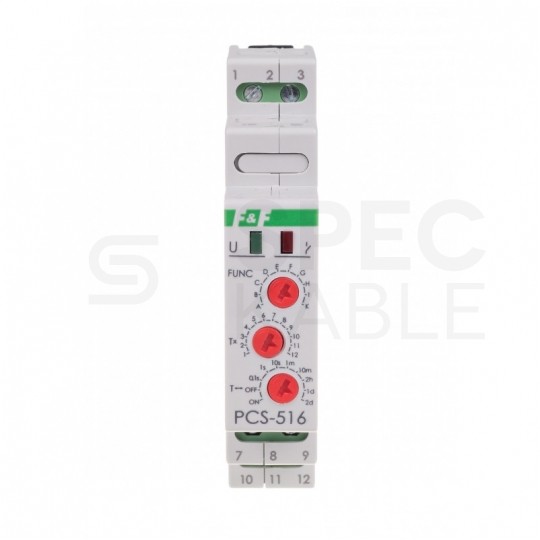

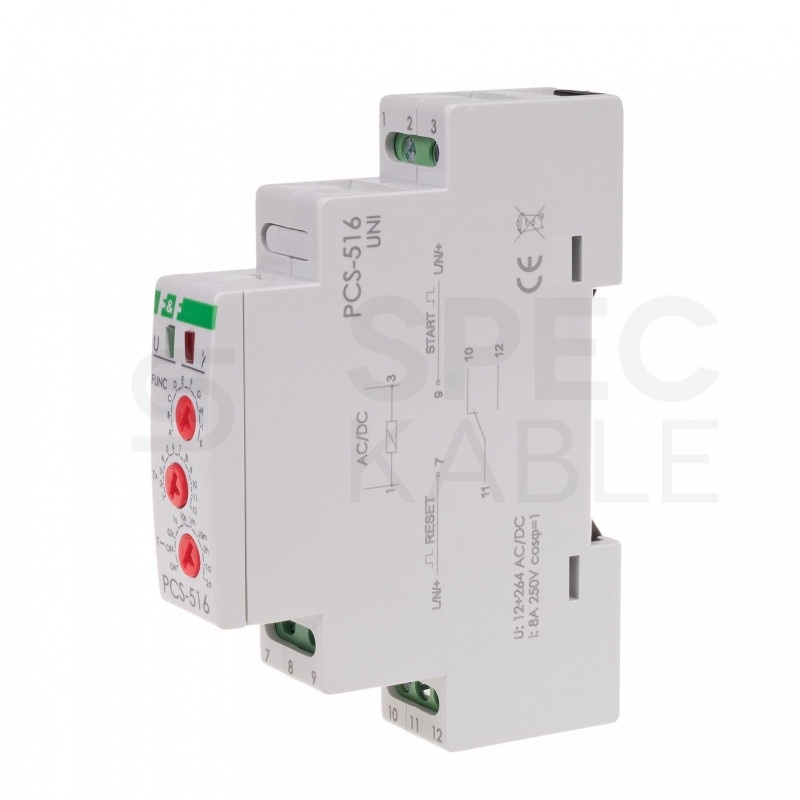

Wielofunkcyjny moduł czasowy | F&F PCS-516

Przekaźnik czasowy to niezastąpione urządzenie służące do sterowania czasowego w układach automatyki przemysłowej i domowej, np.:

• wentylacji,
• ogrzewania,
• oświetlenia,
• sygnalizacji.

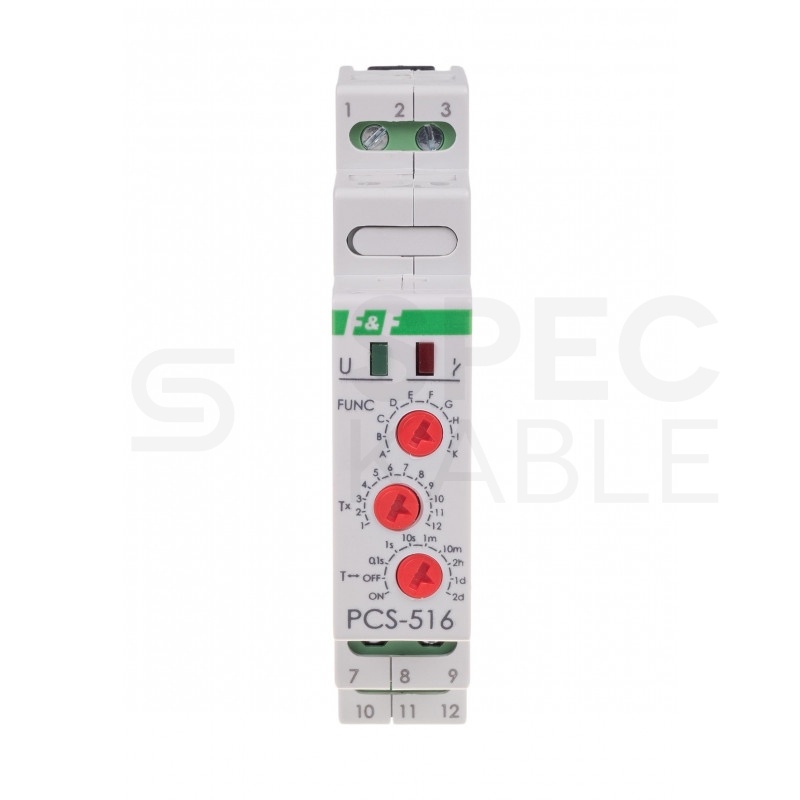

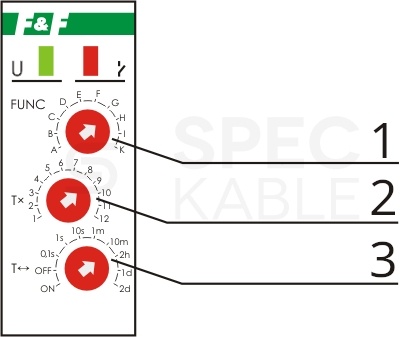

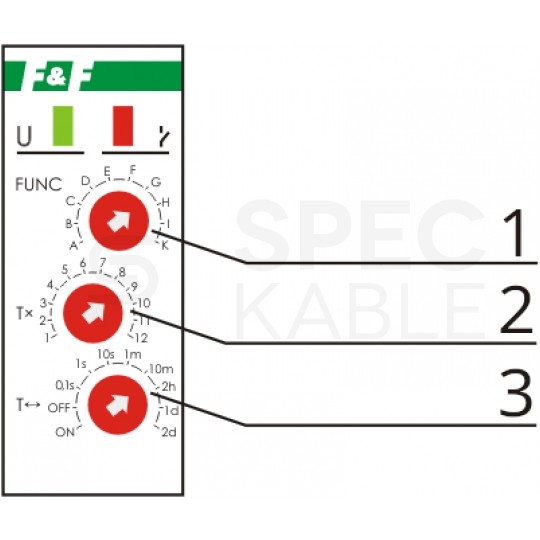

Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.

Dane techniczne

• Producent: F&F
• Kod producenta: PCS-516UNI
• Napięcie zasilania: 12÷264 V AC/DC
• Tryb pracy: wielofunkcyjny
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: tak
• Opóźnienie zadziałania: 50 ms
• Prąd impulsu sterującego: mniej niż 1 mA
• Sygnalizacja stanu styku: LED czerwona
• Czas działania – regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Funkcje pracy

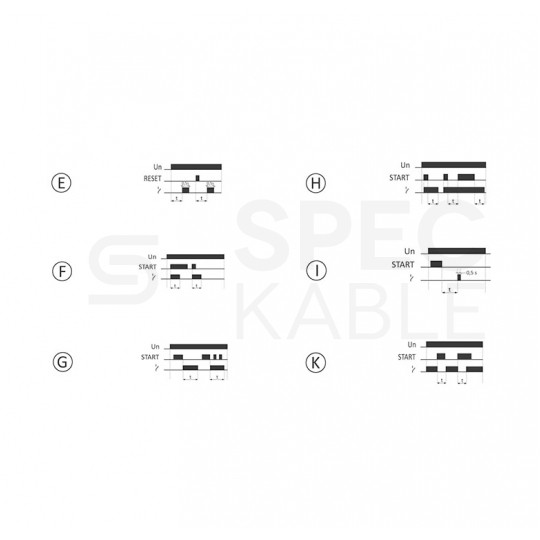

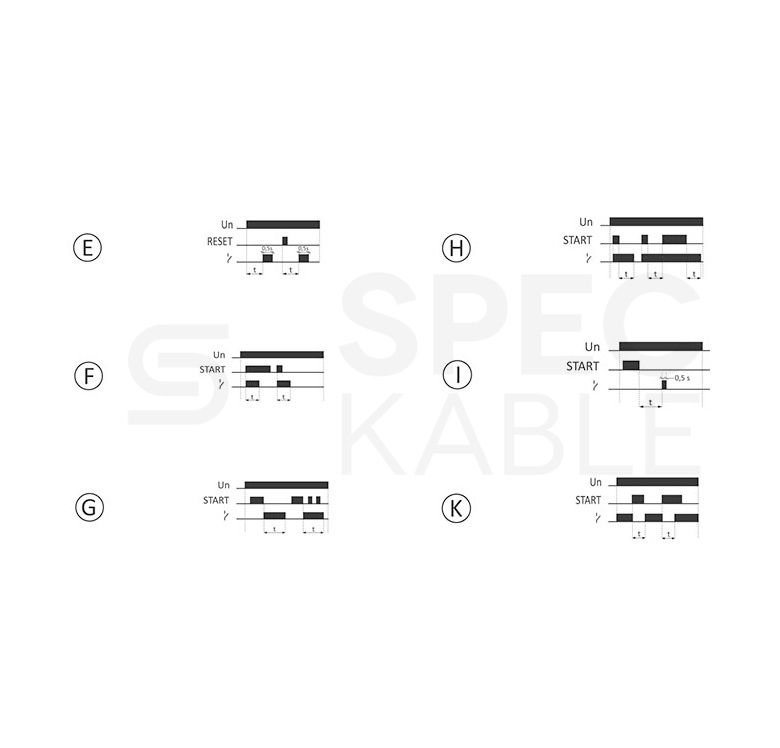

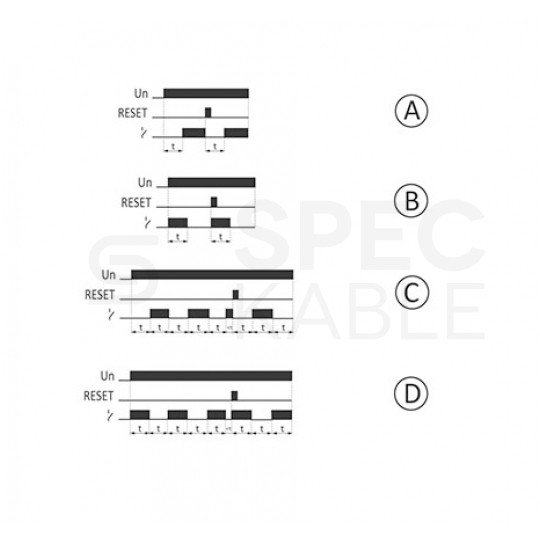

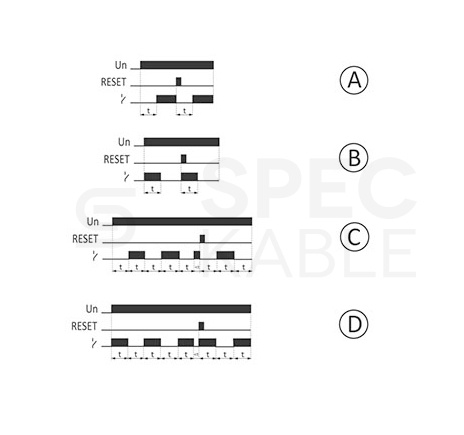

A – Opóźnione załączanie

• Po podaniu napięcia zasilającego (świeci LED zielona U) wyjście pozostaje otwarte i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje załączenie wyjścia (świeci LED czerwona).
• Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

B – Opóźnione wyłączanie

• Do czasu załączenia przekaźnika wyjście pozostaje otwarte. Po podaniu napięcia zasilającego (świeci LED zielona) wyjście zostanie zamknięte i następuje odmierzanie nastawionego czasu pracy „t” (świeci LED czerwona).
• Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

C – Opóźnione załączanie (cyklicznie)

• Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.

D – Opóźnione wyłączanie (cyklicznie)

• Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych  odstępach ustawianego czasu pracy i przerwy.

E

• Generowanie impulsu 0,5 s po zadanym czasie „t”.

F

• Generowanie pojedynczego impulsu o czasie „t” zboczem narastającym sygnału START.
• W trakcie odmierzania czasu układ nie reaguje na impulsy START.

G

• Generowanie pojedynczego impulsu o czasie „t” zboczem opadającym sygnału START.
• W trakcie odmierzania czasu układ nie reaguje na impulsy START.

H

• Opóźnienie przy wyłączeniu z możliwością podtrzymania. Zbocze narastające sygnału START powoduje załączenie przekaźnika, natomiast zbocze opadające powoduje rozpoczęcie odmierzania czasu.
• Podanie sygnału START w trakcie odmierzania czasu powoduje przedłużenie cyklu o kolejny czas „t” zboczem opadającym.

I

• Generowanie pojedynczego impulsu 0,5 s po czasie „t” wyzwolonym zboczem opadającym sygnału START.

K

• Wyłączenie przekaźnika na określony czas „t” zboczem narastającym sygnału START.
• W trakcie odmierzania czasu układ nie reaguje na sygnał START.

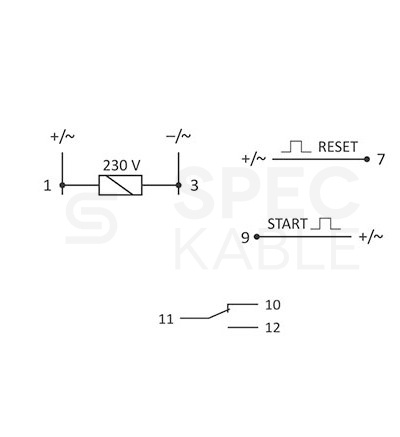

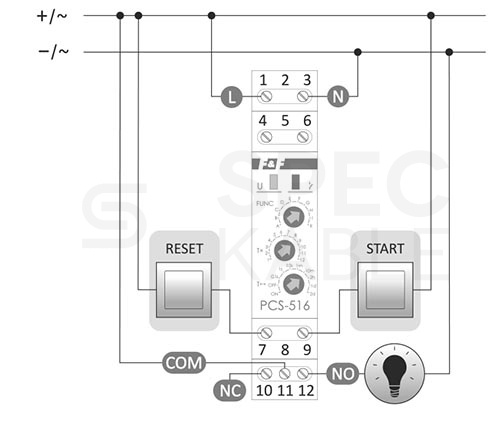

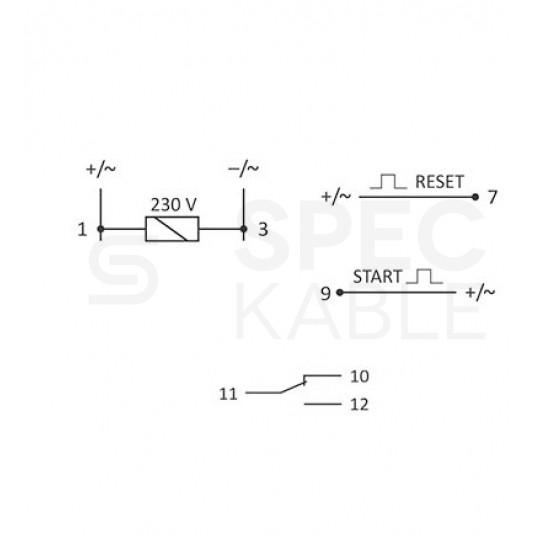

Schemat podłączenia
