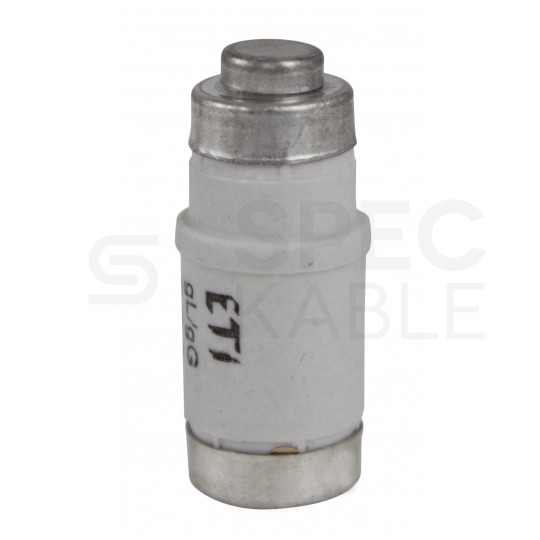

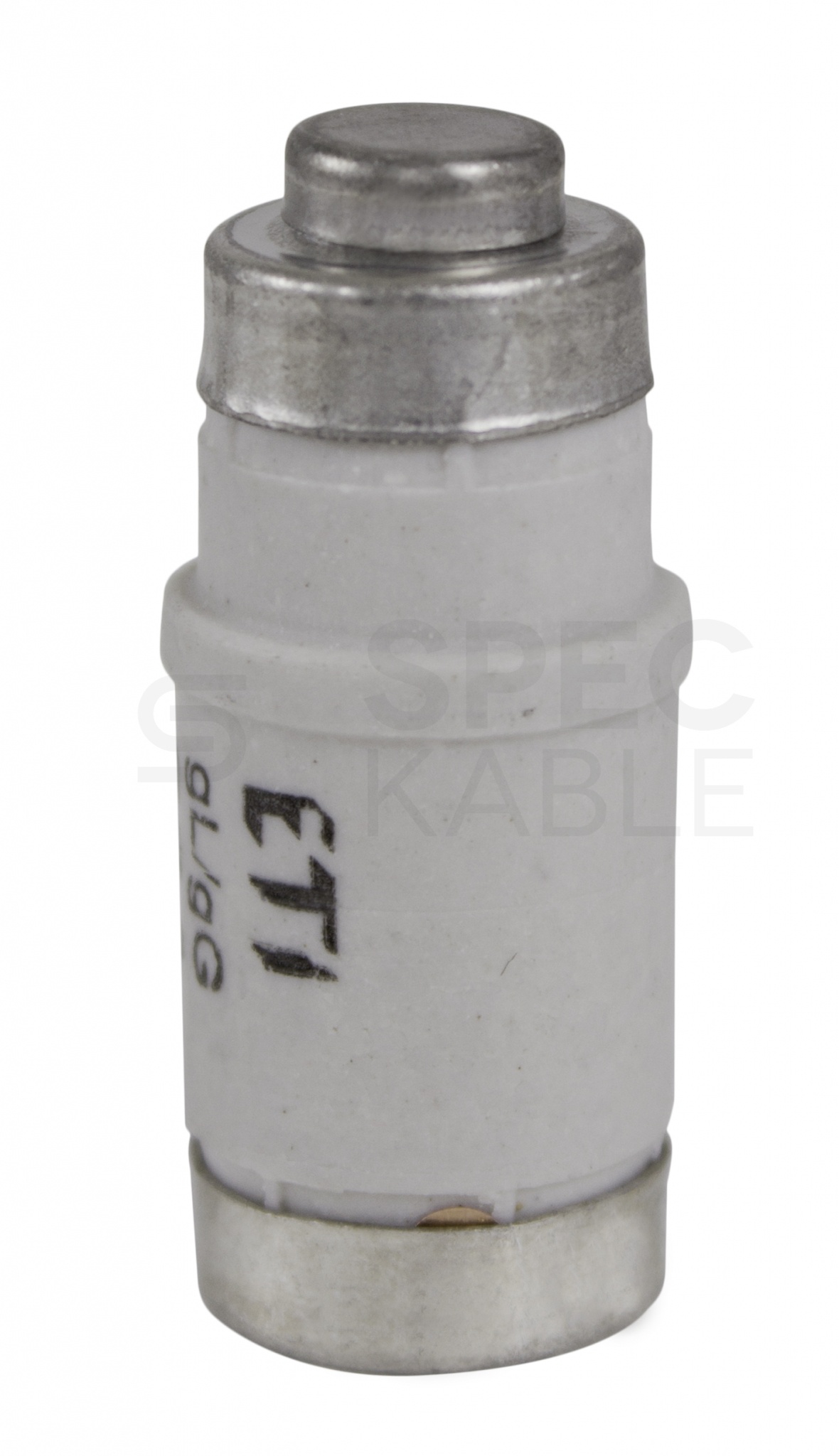

Bezpiecznik Wkładka topikowa D02 35A gG (400V AC / 250V DC) ETI

Wkładki typu D0 służą do zabezpieczania instalacji elektroenergetycznych przed skutkami przeciążeń i zwarć. Przepływ prądu o wartości większej od wartości granicznej powoduje przepalenie topika wkładki i w konsekwencji przerwanie obwodu. Zastosowanie wkładek kalibrowych odpowiedniego typu uniemożliwia użycie nieodpowiednich wkładek topikowych. Wkładka topikowa D02 E18 35A 400V gG o numerze katalogowym 002211003 jest produktem firma Eti specjalizującej się w produkcji aparatury elektrotechnicznej. Prąd znamionowy dla tej wkładki wynosi 35A natomiast wielkość wkładki określany jest symbolem D02.

Wkładki klasy gG stosowane są do zabezpieczania urządzeń, kabli i przewodów elektrycznych w mieszkaniach, domach, przemyśle i energetyce. Zdolność wyłączeniowa tego typu wkładek wynosi co najmniej 50kA dla prądu zmiennego. Montaż wkładki jest stosunkowo prosty i nie wymagane jest odpowiednie przygotowanie dlatego wymiany może dokonać osoby nieuprawniona do tego typu zadań. Wkładki wielkości D01 przewidziane są do montażu w gniazdach E14 lub gniazdach E18 z wykorzystaniem odpowiednich wstawek redukcyjnych. Możliwe jest także zastosowanie wkładek w rozłącznikach bezpiecznikowych np. VLD01 i STV D02. Waga jednej sztuki wkładki wynosi 6 gramów.

Zastosowanie - Wkładki topikowe D0 są stosowane do ochrony instalacji elektroenergetycznych domowych i przemysłowych przed przeciążeniem i zwarciem.

Zalety:

• mniejsze gabaryty wkładek D0, przez co mamy więcej miejsca w rozdzielni,
• niskie straty mocy i energii,
• mały przyrost temperatury,
• wysoka zdolność ograniczania prądu zwarcia,
• stabilność charakterystyk prądowo-czasowych oraz pełna selektywność działania,
• selektywna współpraca z wyłącznikami nadmiarowo prądowymi,
• konstrukcja gniazd o szerokości 9 mm,
• niewielka wysokość umożliwiająca montaż w płytkich skrzynkach rozdzielczych,
• prosta zamiana gniazd DO1 i DO2,
• możliwość zastosowania rozłączników bezpiecznikowych VLDO1 i STV DO2
