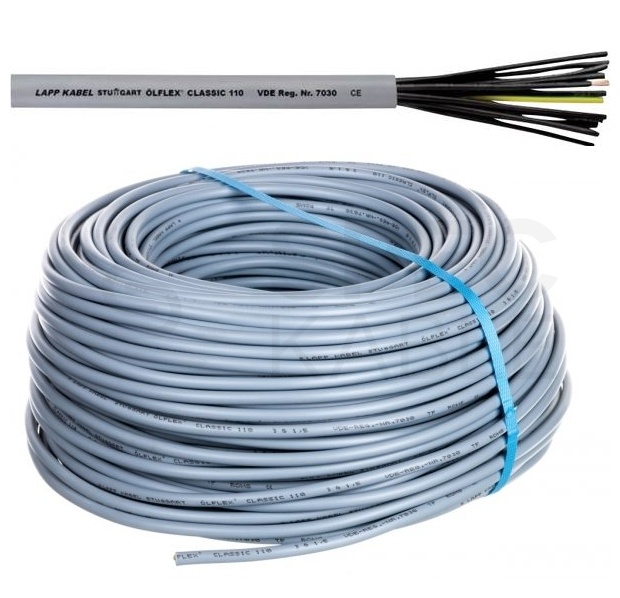

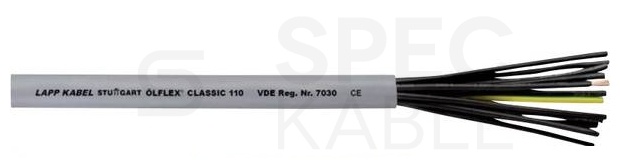

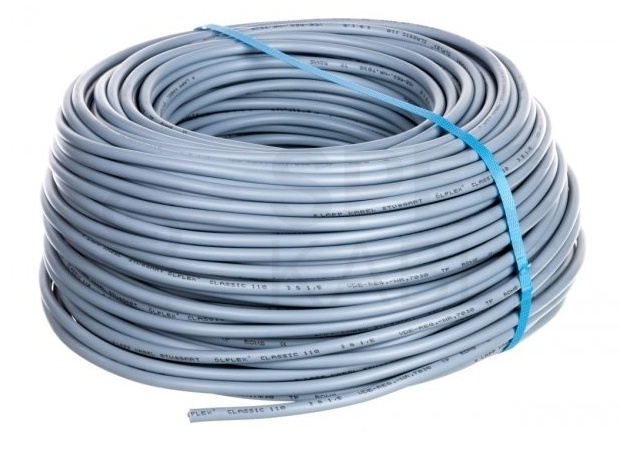

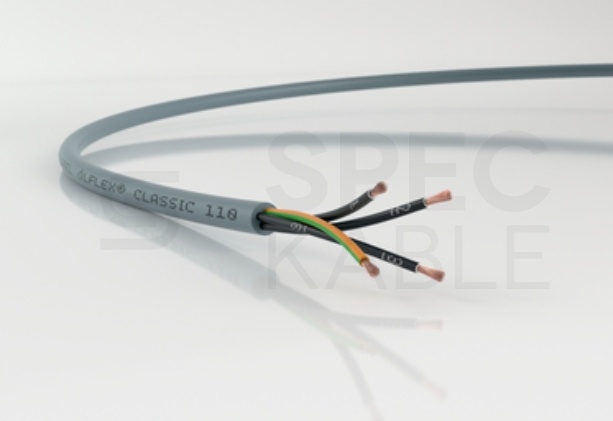

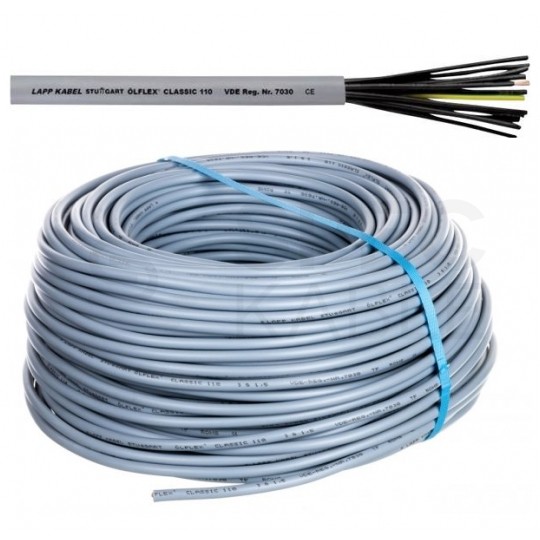

Przewód OLFLEX CLASSIC 110 3x1,5

Zarejestrowany przez VDE, olejoodporny przewód sterowniczy PVC do wielu zastosowań.

ÖLFLEX® CLASSIC 110 – elastyczny przewód sterowniczy, w płaszczu PVC, aprobata VDE, odporność na oleje, 300/500 V, również do YSLY lub YY. Przeznaczony do sterowania, sygnalizacji i transmisji danych w automatyce, przemyśle i elektronice. Do instalowania na stałe oraz do urządzeń ruchomych. Do zastosowań wewnętrznych.

Specyfikacja:

• Numer katalogowy: 1119303
• Model: OLFLEX CLASSIC 110
• Liczba żył i przekrój: 3 x 1,5 mm²
• Średnica zewnętrzna: 6,7 mm
• Indeks miedzi: 43 kg/km
• Waga: 84 kg/km

Budowa kabla:

• Żyła cienkodrutowa z czystej miedzi
• Izolacja żył na bazie PVC, LAPP P8/1
• Żyły skręcone warstwowo
• Płaszcz: PVC, szary (podobny do RAL 7001)

Zakres zastosowania:

• Połączenia nieruchome, jak również do sporadycznego zginania w swobodnym, nieciągłym i niepowtarzającym się ruchu bez obciążenia rozciągającego
• Suche i wilgotne pomieszczenia, średnie obciążenie mechaniczne
• Możliwa praca w aplikacjach skręcających przewód np. jako przewód w pętli zwisającej w turbinie wiatrowej (WTG)
• Możliwa praca w prowadnicach łańcuchowych przy długości ruchu do 5m i cyklach zginania od 200 tys. do 1 miliona

Cechy:

• Dobra odporność chemiczna
• Olejoodporny zgodnie z DIN EN 50290-2-22 (TM54)
• Samogasnący zgodnie z IEC 60332-1-2
• Prowadnice łańcuchowe
• Odporność na skręcanie

Dane techniczne:

• Klasyfikacja ETIM 5: ETIM 5.0 Class-ID: EC000104 (przewód sterowniczy)
• Klasyfikacja ETIM 6: ETIM 6.0 Class-ID: EC000104 (przewód sterowniczy)
• Oznaczenie żył: Czarny z białymi numerami zgodnie z VDE 0293-334
• Budowa żyły: Drut cienki zgodny z DIN EN 60228 (VDE 0295), klasa 5 / IEC 60228, klasa 5
• Ruch skręcający w turbinie wiatrowej (WTG): TW-0 i TW-1
• Minimalny promień gięcia: Połączenia sporadycznie ruchome: : 10 × średnica zewnętrzna, W prowadnicach łańcuchowych: 15 × średnica zewnętrzna, Połączenia nieruchome: 4 × średnica zewnętrzna
• Napięcie nominalne: U0/U: 300/500 V
• Napięcie próbne: 4000 V
• Żyła ochronna: G = z żyłą ochronną żółto - zieloną
• Zakres temperatury: Sporadycznie ruchome: od -15°C do +70°C, W prowadnicach łańcuchowych: -5°C to +70°C, Połączenia nieruchome: od -40°C do +80°C

O producencie:

Firma Lapp Kabel jest jednym z głównych dostawców kabli i akcesoriów kablowych na świecie. W 1957 roku, założyciel firmy, Oskar LAPP wyprodukował pierwszy produkowany przemysłowo kabel sterowniczy na świecie. Dzisiaj kable i przewody sprawdzają się w zastosowaniach inżynierii mechanicznej, przemyśle samochodowym, technologiach pomiarowych i kontrolnych, w instalacjach zasilających i wielu innych. Produkcja wyrobów jest prowadzona głównie w 17 własnych zakładach przemysłowych umiejscowionych w Europie, Ameryce i Azji. Rezultatem jest ponad 40.000 różnych standardowych produktów gotowych do odbioru z magazynów.
