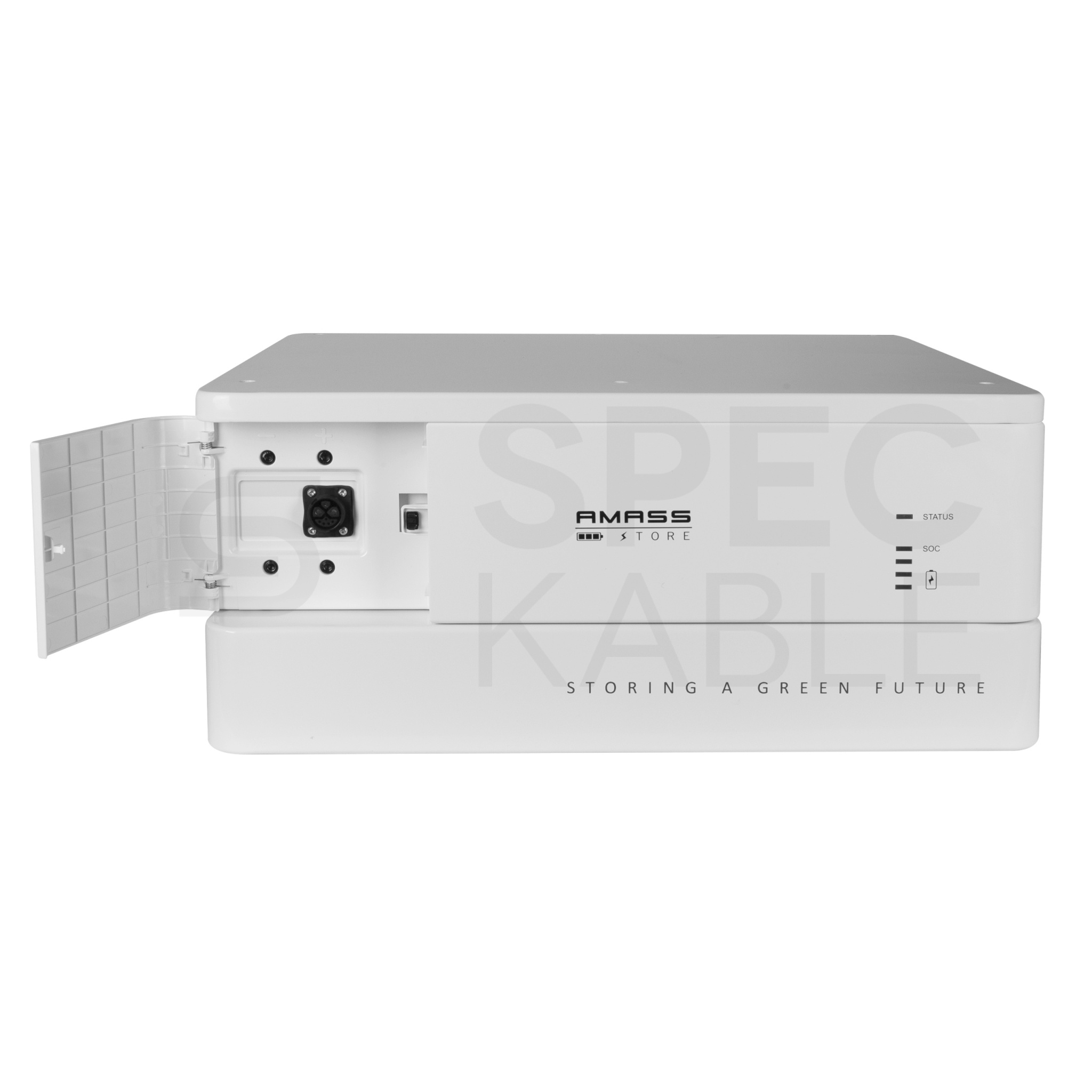

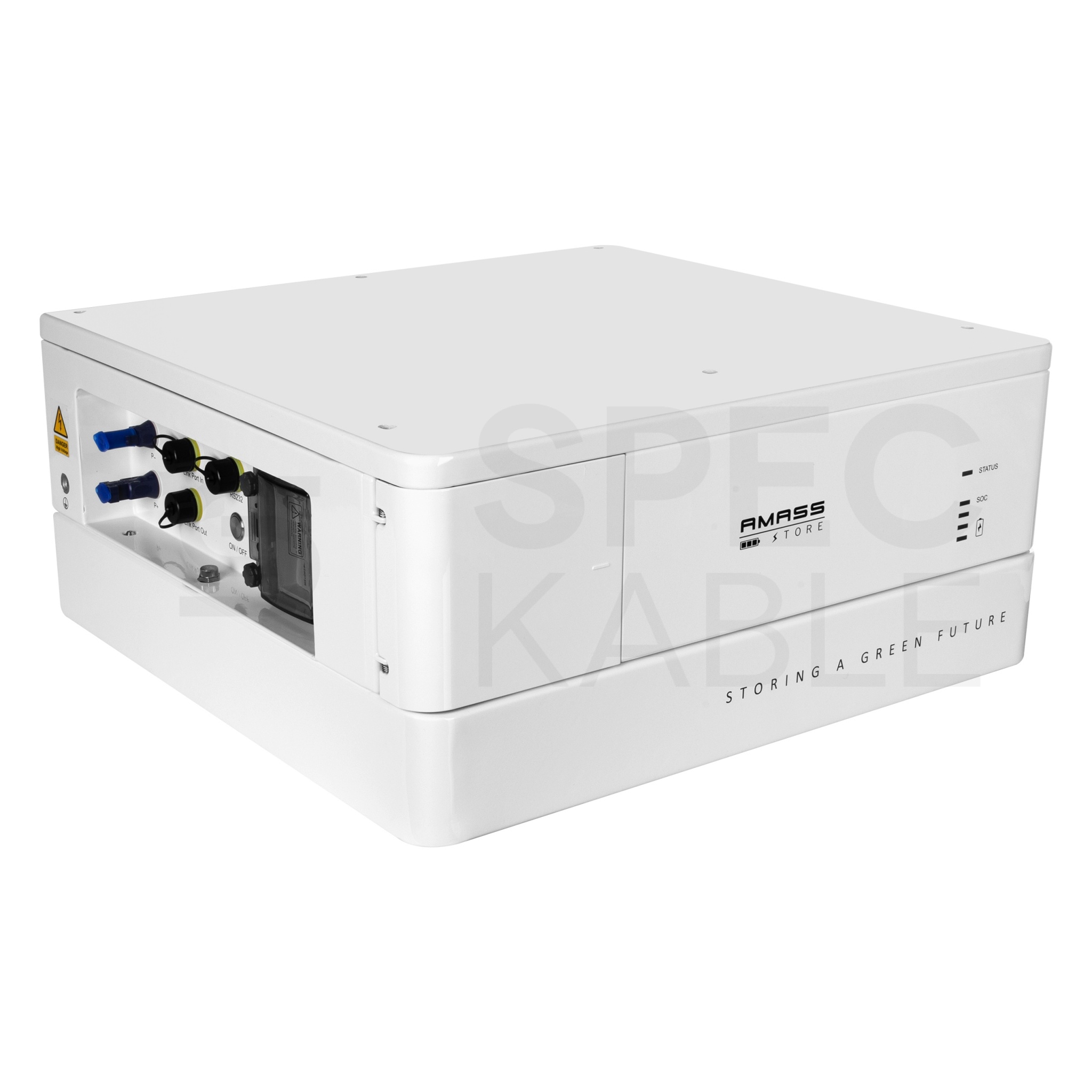

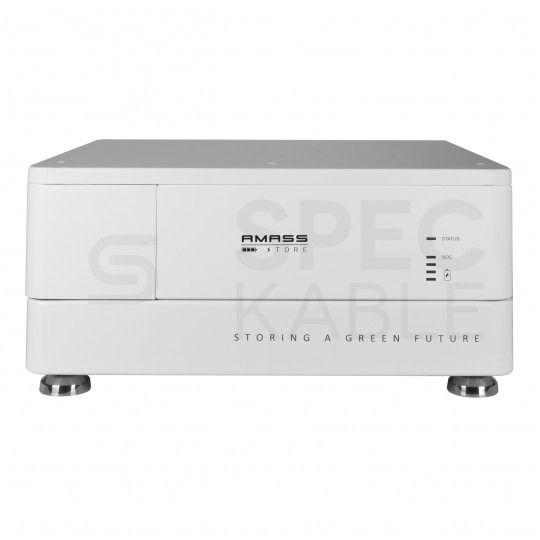

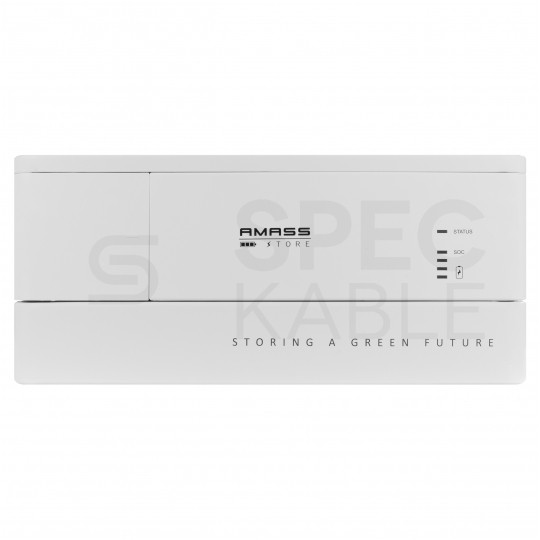

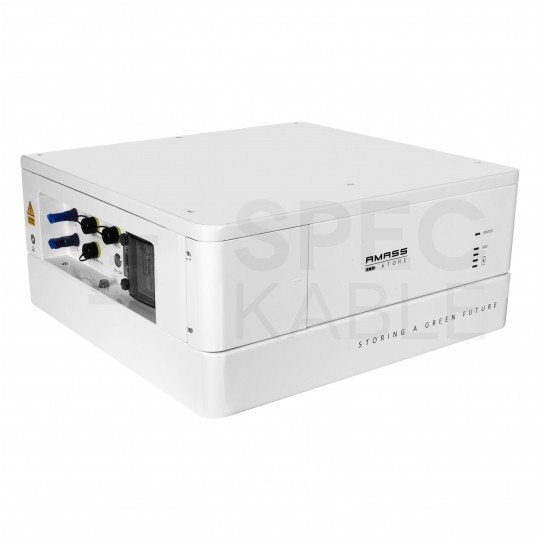

Moduł sterujący GTX3000-BCU + podstawa baterii do magazynów energii AMASS GTX3000 SOFAR

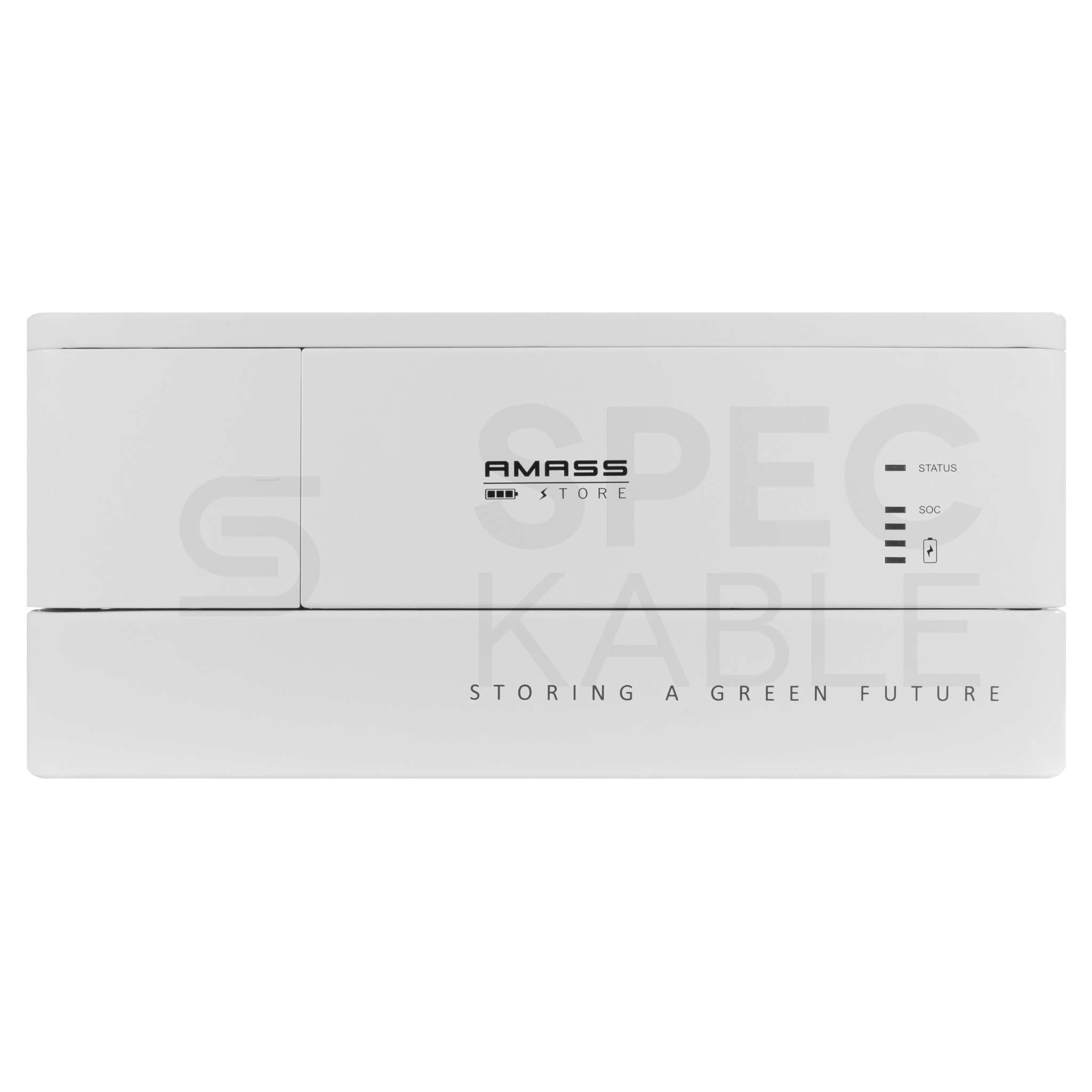

Moduł sterujący do magazynu energii + podstawa baterii

SOFAR SOLAR AMASS GTX3000-BCU

Moduł sterujący do magazynu energii wraz z podstawą baterii to jeden z niezbędnych elementów wchodzący w skład wysokonapięciowej baterii litowej AMASS GTX3000 (drugim jest moduł bateryjny, którego brak w ofercie) połączonych szeregowo z zakresem napięcia roboczego 180-700V.

BCU zawiera nadrzędny BMS, wyłącznik, bezpiecznik DC, obwód łagodnego startu, obwód ładowania, obwód wyładowczy, niezależny obwód sterowania ładowaniem podsystemu i moduł zasilania 12V DC.

Master BMS steruje napięciem/prądem ładowania i napięciem/prądem rozładowania zgodnie z napięciem ogniwa i temperaturą dostarczaną przez slave BMS w modułach bateryjnych poprzez komunikację CAN do PCS.

AMASS GTX3000 ma wbudowany BMS (system zarządzania baterią, obejmuje nadrzędny BMS w BCU i podrzędny BMS w modułach bateryjnych), który może zarządzać i monitorować informacje o ogniwach, w tym napięcie, prąd i temperaturę.

Seria Amass

Seria AMASS GTX3000 marki Sofar składa się z modułów bateryjnych, podstawy baterii oraz jednostki sterującej baterii:

• Moduł bateryjny GTX3000-H (brak w ofercie)
• Jednostka sterująca baterii GTX3000-BCU (przedmiot tej oferty)

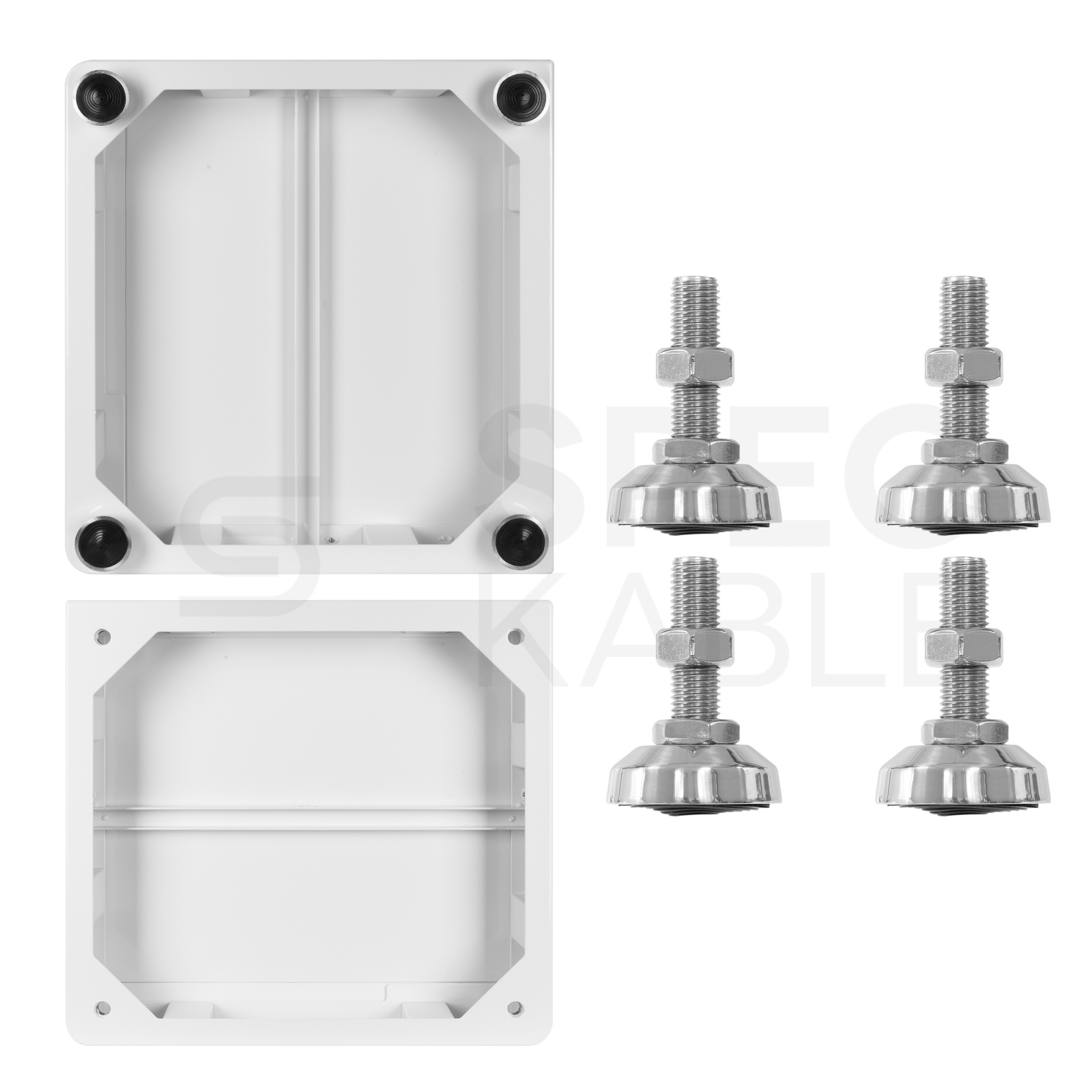

• Podstawa baterii GTX3000 (przedmiot tej oferty)

połączonych szeregowo.

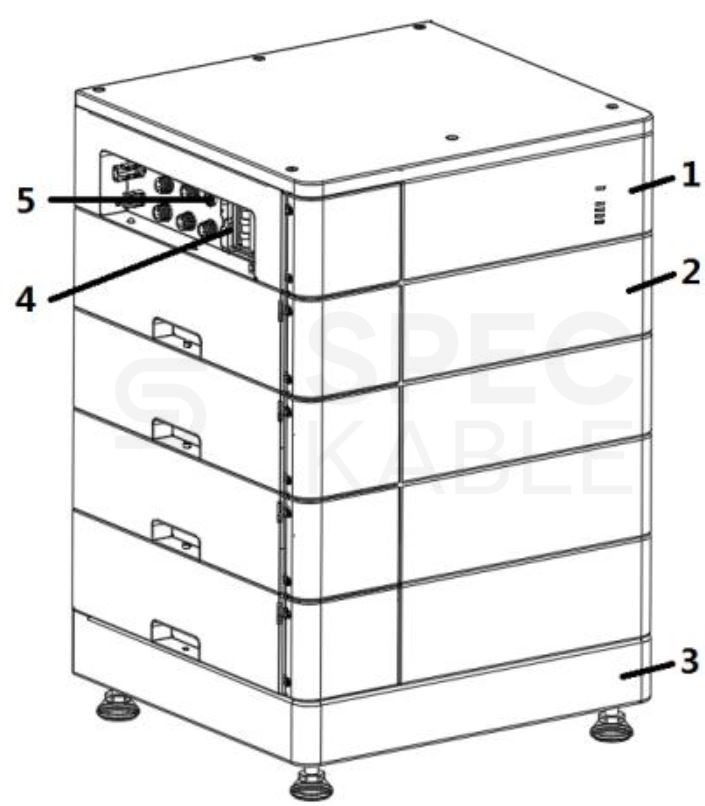

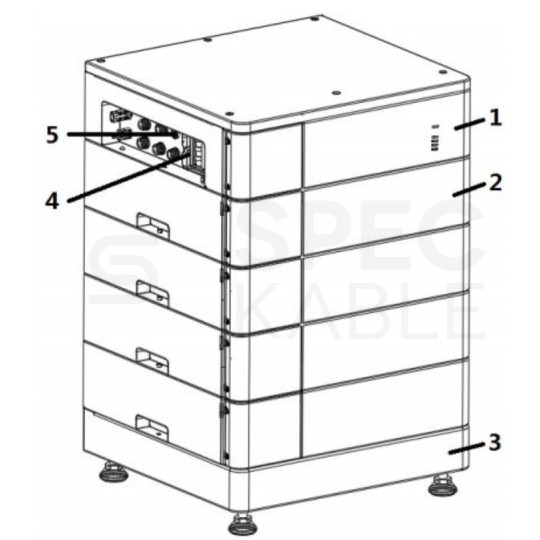

Budowa:

1. GTX3000-BCU (jednostka sterująca baterii)
2. GTX3000-H (moduł bateryjny)
3. GTX3000 - podstawa baterii
4. Włącznik
5. Przycisk START

Dane techniczne:

• Producent: Sofar
• Typ: moduł sterujący do magazynu energii
• Napięcie nominalne: 180 V - 750 V
• Prąd nominalny: 25 A
• Maksymalny prąd: 30 A
• Temperatura pracy: -20℃~60℃
• Wilgotność: ≤95% RH
• Klasa ochrony: IP65
• Chłodzenie: naturalne
• Wymiary: 515*478.8*144 mm
• Komunikacja: CAN / RS485 / RS232

Funkcje urządzenia:

• Magazynowanie energii o długim cyklu życia baterii (6000 razy): Ten typ baterii zapewnia wyjątkowo długi cykl życia, umożliwiając 6000 cykli ładowania i rozładowania. To oznacza, że bateria może służyć przez wiele lat, zapewniając niezawodne przechowywanie energii.
• Możliwość połączenia równoległego – do 4 urządzeń: Bateria umożliwia połączenie równoległe do czterech urządzeń, co zwiększa jej zdolność do przechowywania i dostarczania energii.
• Współpraca z inwerterami innych firm: Bateria jest kompatybilna z inwerterami innych firm, co czyni ją uniwersalnym rozwiązaniem dla różnych systemów.
• Prosta instalacja oszczędzająca czas i zmniejszająca koszty: Bateria jest łatwa do zainstalowania, co oszczędza czas i pieniądze, a jednocześnie minimalizuje skomplikowanie procesu instalacji.
• Zautomatyzowana linia produkcyjna PACK Han’s Laser, stabilna i niezawodna jakość produkcji: Zautomatyzowany proces produkcji zapewnia wysoką jakość produktu, a także stabilność i niezawodność.

Funkcje urządzenia c.d:

• Certyfikaty m.in. IEC62619, UN38.3, IEC62040-1, SAA: Posiada certyfikaty zgodności z normami międzynarodowymi, co potwierdza bezpieczeństwo i jakość produktu.
• Wspiera funkcję miękkiego startu: Możliwość "miękkiego startu" zapewnia bezpieczne i płynne uruchomienie systemu.
• Wspiera funkcję black start (aktywacja ładowania): Funkcja "black start" pozwala na uruchomienie ładowania baterii nawet w sytuacji braku zasilania.
• Zdalna diagnoza i monitoring danych w czasie rzeczywistym: Bateria umożliwia zdalne monitorowanie i diagnozowanie, co pozwala na bieżące śledzenie stanu baterii i wykrywanie ewentualnych problemów.
• Przypisywanie modułu ID baterii za pomocą jednego przycisku, prosta obsługa: Bateria jest wyposażona w funkcję przypisywania identyfikatora modułu za pomocą jednego przycisku, co ułatwia konfigurację i zarządzanie systemem.

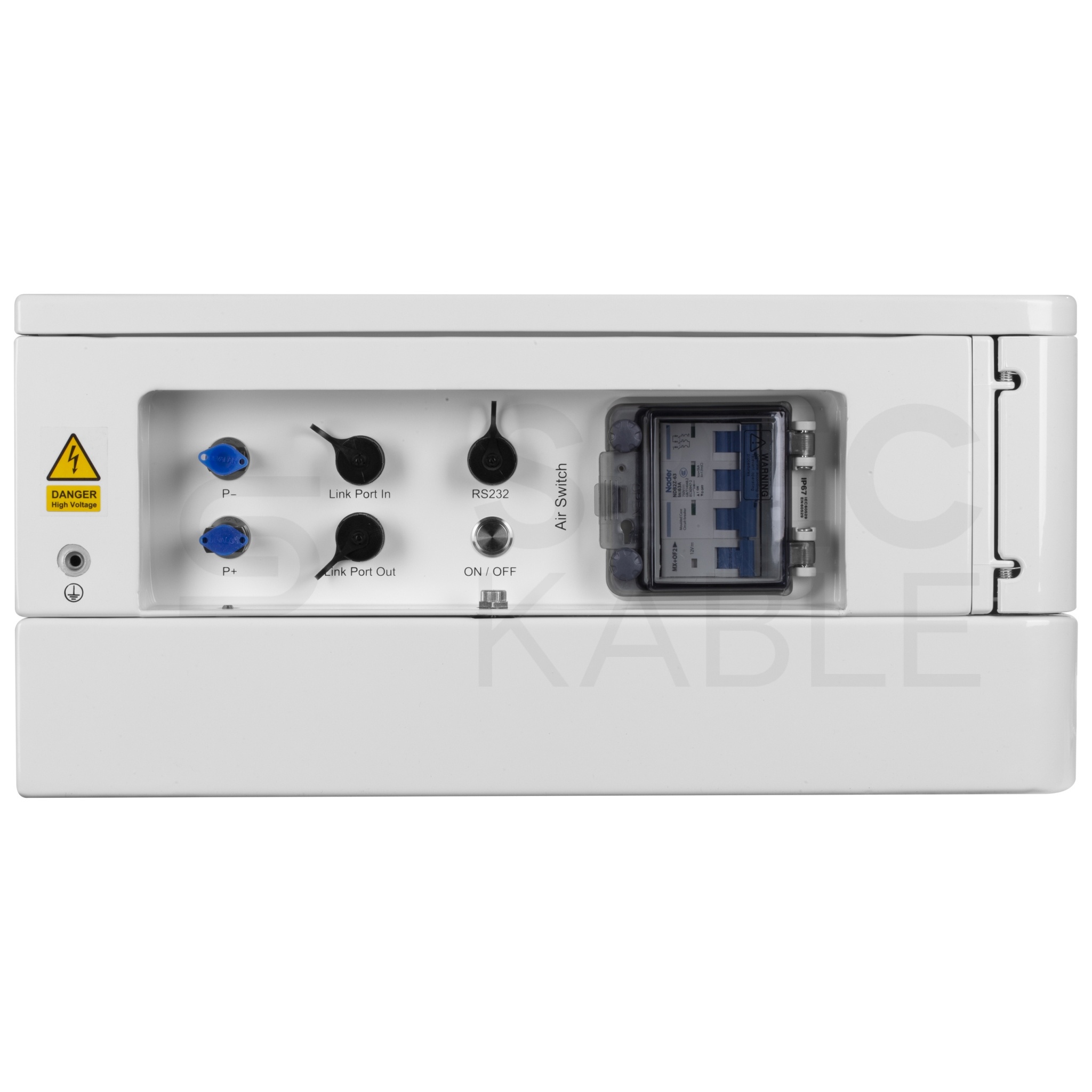

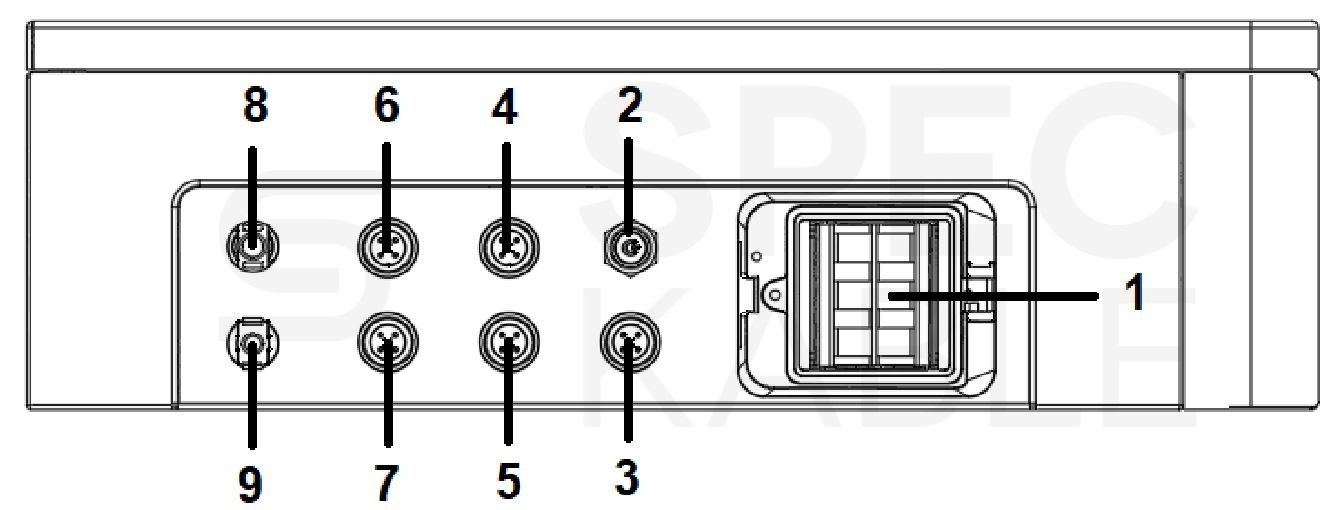

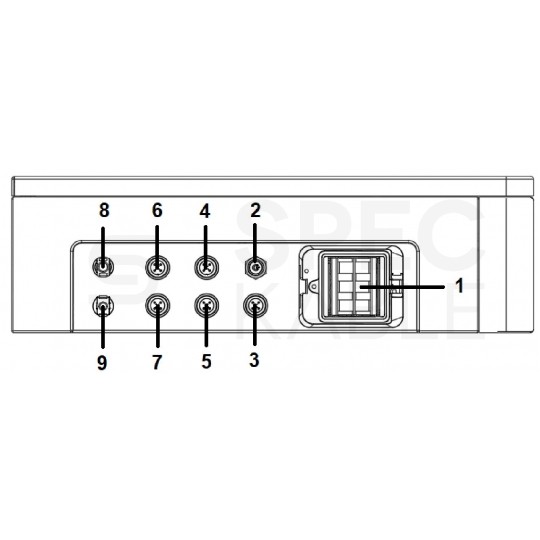

Definicja portu:

1. Włącznik
2. Przycisk START
3. RS232
4. Rozszerz interfejs LCD
5. Terminal stykowy
6. Port wejściowy BCU
7. Port wyjściowy BCU
8. P-
9. P+

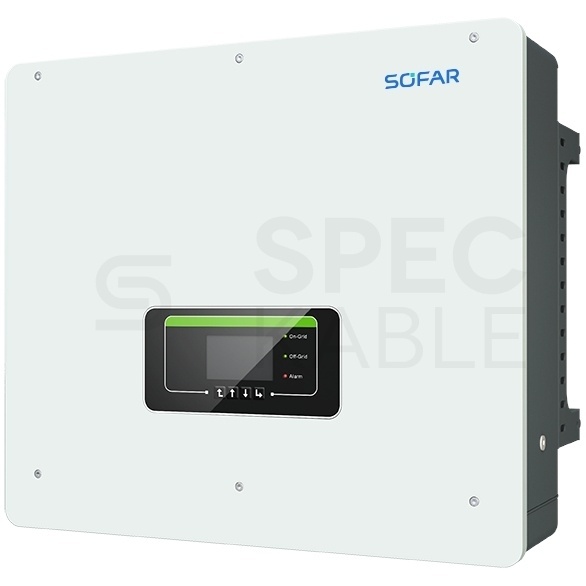

Różnice pomiędzy falownikiem On-Grid i Off-Grid

Inwerter solarny On-Grid jest zaprojektowany do pracy z siecią energetyczną, przesyłając wyprodukowaną energię bezpośrednio do sieci, a w razie potrzeby pobierając z niej prąd - nie jest wyposażony w funkcję magazynowania energii.

Inwerter Off-Grid jest zaprojektowany do pracy niezależnie od sieci energetycznej, co oznacza, że zazwyczaj pracuje z akumulatorami lub innymi systemami magazynowania energii, aby zapewnić ciągłość zasilania, nawet gdy produkcja energii słonecznej jest niewystarczająca lub nieobecna.

Szczelność IP65 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony

O producencie:

SOFARSOLAR (założona w 2012 r.), spółka zależna od SOFAR Group, jest jednym z pięciu największych producentów falowników w Chinach. Firma specjalizuje się w pracach badawczo-rozwojowych, produkcji, sprzedaży i serwisie szerokiej gamy falowników.

Obecnie posiadają oni dziewięć własnych oddziałów (w Australii, Indiach, Włoszech, Polsce, Niemczech, Wuxi, Shenzhen, Dongguan i Xinyang), umożliwiając stały rozwój którego celem jest dostarczanie najlepszych produktów i usług klientom na całym świecie.

SofarSolar stał się również jednym z czołowych dostawców rozwiązań w zakresie magazynowania energii i jest powszechnie uznawany za niezawodnego, wydajnego i profesjonalnego partnera. Firma, posiadająca certyfikaty ISO 9001 i ISO 14001, koncentruje się na badaniach i rozwoju oraz innowacjach, aby dostarczać najlepsze produkty na rynek falowników fotowoltaicznych.

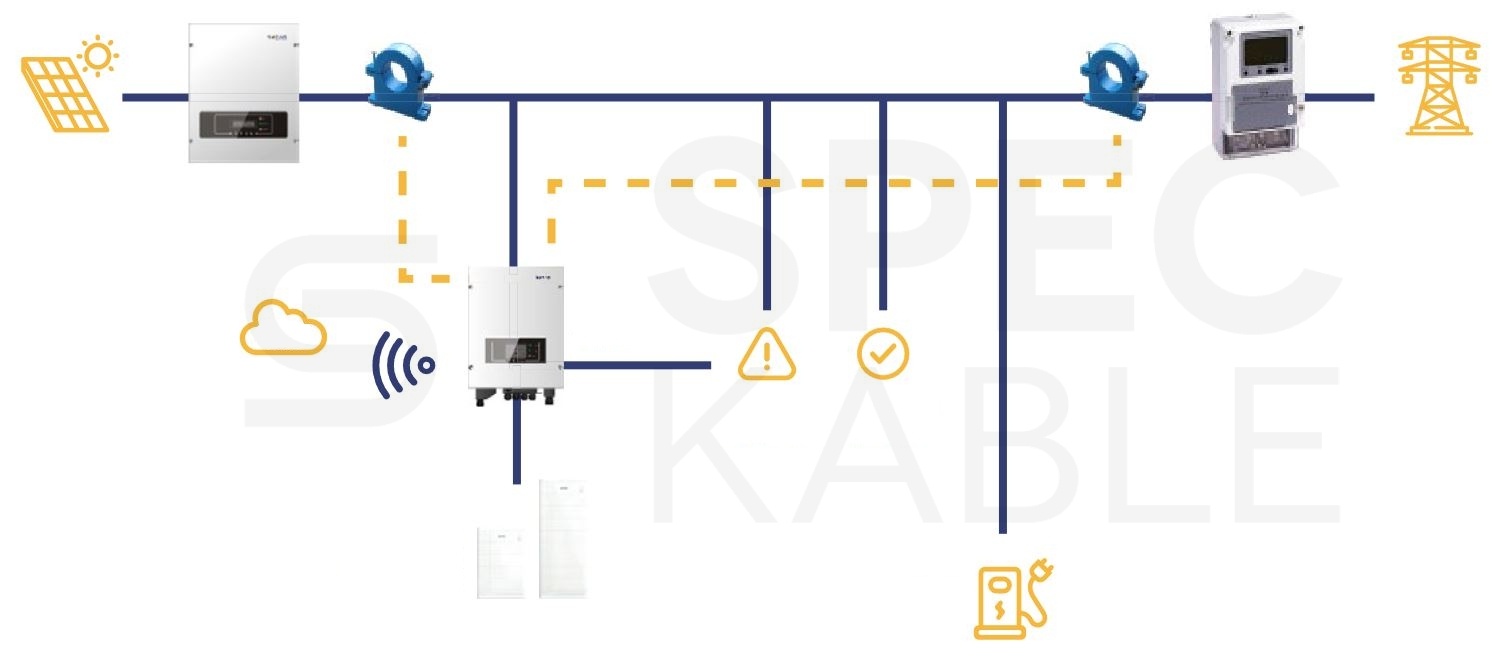

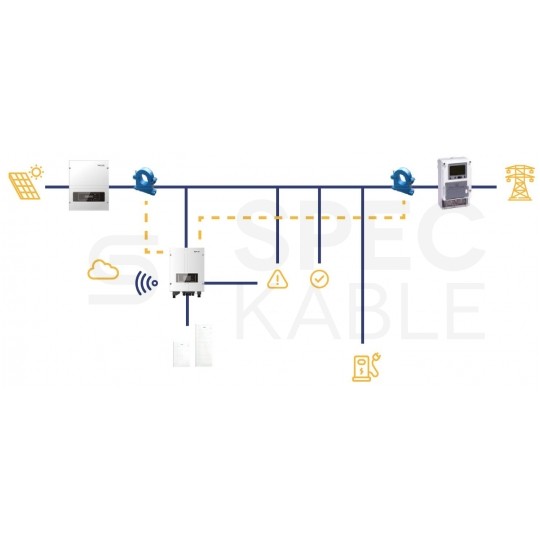

Schemat przykładowego hybrydowego układu fotowoltaicznego
