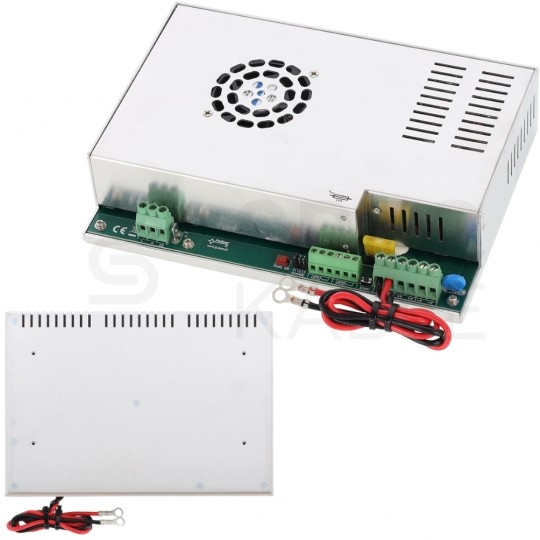

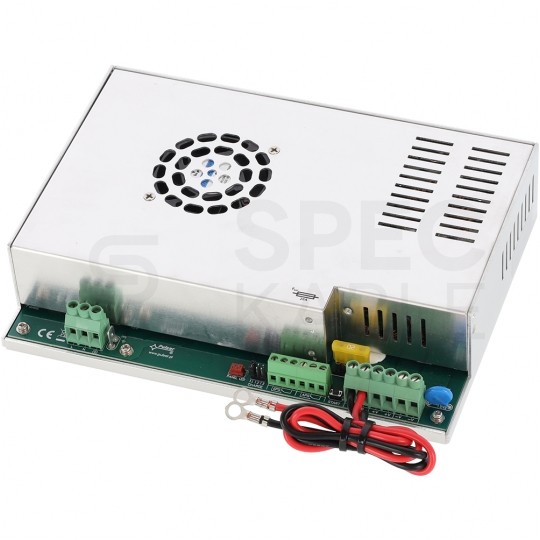

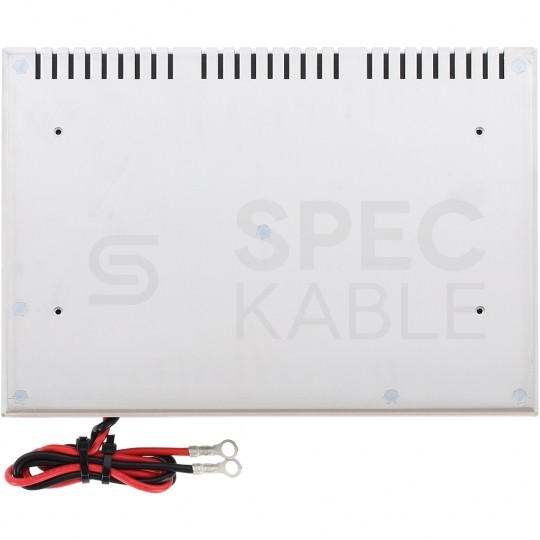

Zasilacz buforowy do zabudowy PSG2 13,8V 20A Grade2

Zasilacz buforowy impulsowy UPS 12V DC 20A do kamer IP routera switcha zabudowy Grade 2

Zasilacz buforowy to urządzenie odpowiadające za nieprzerwane zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). W sytuacji, gdy nastąpi zanik napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe.

Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe - gwarantując pełne bezpieczeństwo zarówno samego zasilacza, jak i zasilanych urządzeń.

Zasilacze buforowe zostały zaprojektowane zgodnie z wymaganiami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasie środowiskowej II oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I.

Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 12V DC (±15%).

Najważniejsze funkcje:

• Zasilanie: 200 - 240 V AC
• Wyjście zasilania: 20 A / 13.8 V DC (sumaryczny prąd wyjściowy wraz z ładowaniem); funkcja START manualnego załączenia zasilania z akumulatora
• Zgodność z normami: Norma alarmowa EN50131, Stopień 1÷2; Norma kontroli dostępu EN60839-11, Stopień 1÷2
• Prąd ładowania akumulatora: 2A/4A/8A
• Sprawność: 87%
• Wymiary: 237 x 168 x 54 [+/-2 mm]
• Zabezpieczenia: SCP, OLP, OVP, UVP
• Wyjścia techniczne typu przekaźnikowego: EPS – awaria sieci AC; APS – awaria akumulatora

Cechy urządzenia:

• Zgodność z normą do systemów sygnalizacji włamania i napadu (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasy środowiskowej II
• Zgodność z normą do systemów kontroli dostępu (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I
• Napięcie zasilania ~200 - 240 V
• Bezprzerwowe zasilanie DC 13,8 V lub 27,6 V
• Wysoka sprawność (do 89%)
• Prąd ładowania akumulatora wybierany zworką
• Ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• Wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN1-4
• Funkcja START manualnego załączenia zasilania z akumulatora
• Sygnalizacja optyczna LED
• Dynamiczny test akumulatora
• Kontrola ciągłości obwodu akumulatora
• Kontrola napięcia akumulatora
• Wyjście techniczne EPS zaniku sieci - przekaźnikowe
• Wyjście techniczne APS sygnalizacji awarii akumulatora – przekaźnikowe
• Kontrola ładowania i konserwacji akumulatora
• Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

Zastosowanie:

Zasilacz buforowy umożliwi zasilanie urządzeń, które obowiązkują potrzebują stabilizowanego napięcia 12V DC. Poniżej prezentujemy produkty, z którymi prezentowany zasilacz będzie kompatybilny:

• Kamera IP
• Router
• Switch
• Czujka
• Sygnalizator
• Zwora elektromaggnetyczna
• Elektrozaczep
• Domofon
• Wideodomofon

Zabezpieczenia:

Zasilacz buforowy został wyposażony w szereg zabezpieczeń umożliwiający bezpieczne korzystanie z urządzeń. Poniżej prezentujemy poszczególne zabezpieczenia zastosowane w tym urządzeniu.

• Przeciwzwarciowe SCP
• Nadnapięciowe OVP
• Przepięciowe
• Przeciążeniowe OLP

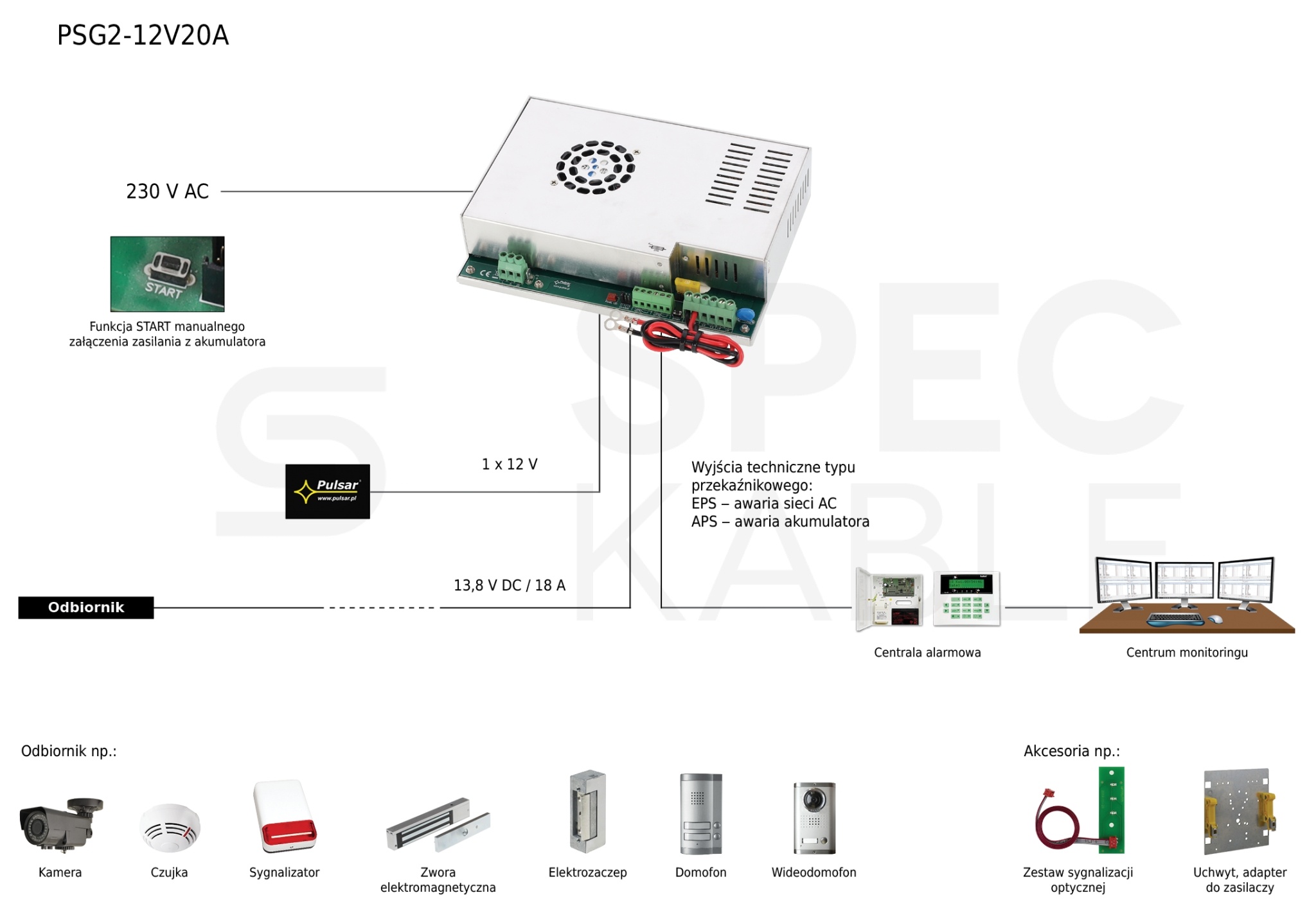

Przykładowe zastosowanie:

Dane techniczne

• Typ zasilacza EN50131-6: A, stopień zabezpieczenia 1, 2, klasa środowiskowa II
• Zasilanie: ~ 200 - 240 V
• Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej: 20 - 40mA
• Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie nadnapięciowe OVP: >37V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP: U<19 V (± 0,5V) – odłączenie zacisku akumulatora
• Sygnalizacja optyczna: - dioda LED na PCB zasilacza
• Wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168): LED AC – obecność napięcia AC; LED DC – obecność napięcia na wyjściu zasilacza; APS FLT – awaria akumulatora
• Warunki pracy: Temperatura: -10 C ÷ +40 C wilgotność względna 20%...90%, bez kondensacji
• Klasa ochronności EN 62368-1: I (pierwsza)
• Stopień ochrony EN 60529: IP20
• Klasa środowiskowa EN 50131-6: II
• Klasa środowiskowa EN 60839-11-2: I (pierwsza)
• Temperatura pracy: -10ºC...+40ºC
• Temperatura składowania: -20ºC...+60ºC
• Wibracje i udary w czasie transportu: Wg PN-83/T-42106
• Deklaracje, gwarancja: CE, 2 lata od daty produkcji
• Wyposażenie opcjonalne: Zestaw sygnalizacji optycznej LED PKAZ168, blachy montażowe DIN1-4
• Uwagi: Chłodzenie: konwekcyjne / wymuszone

Napięcie wyjściowe:

• 22 - 27,6 V – praca buforowa
• 20 - 27,6 V – praca bateryjna
