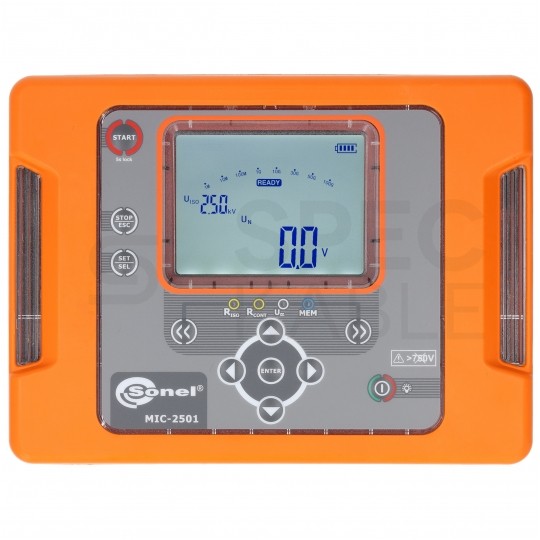

Miernik do pomiaru rezystancji izolacji wysokim napięciem [2,5kV] tester cyfrowy LCD do instalacji elektrycznych SONEL MIC-2501

Miernik rezystancji izolacji tester

SONEL MIC-2501

Funkcjonalny miernik rezystancji izolacji Sonel MIC-2501 doskonale sprawdza się w celu kontrolowania instalacji przemysłowych oraz sieci trakcyjnych, z powodzeniem jest stosowany również w budownictwie mieszkaniowym.

Ze względu na swoje parametry, solidną obudowę o poziomie ochrony IP 65, niski pobór energii z akumulatorów oraz możliwość doładowania w trakcie wykonywania pomiarów, miernik jest niezawodnym narzędziem znajdującym zastosowanie w wielu obszarach.

Miernik Sonel MIC-2501 przydaje się także do pomiarów przy budowie oraz konserwacji instalacji fotowoltaicznych. Stanowi niezawodne rozwiązanie stworzone na potrzeby instalatorów sieci telekomunikacyjnych i operatorów sieci ciepłowniczych, ułatwiając kontrolowanie systemu alarmowego rur preizolowanych.

Jest to profesjonalne i bardzo zaawansowane urządzenie, które spełni swoje funkcje w codziennej pracy każdego początkującego i zaawansowanego instalatora i elektryka. Zalety tego urządzeniami doceniają zwłaszcza elektrycy pracujący w utrzymaniu ruchu, testujący silniki, kable oraz oświetlenie uliczne.

Najważniejsze funkcje:

• Napięcie pomiarowe wybierane z zakresu 100...2500 V, wybierane skokowo co 100 V
• Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
• Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
• Akustyczne wyznaczanie pięciosekundowych odcinków czasu, ułatwiające zdjęcie charakterystyk czasowych
• Odmierzane czasy pomiaru T1, T2 i T3 dla pomiaru współczynników absorpcji (Ab/PI/DAR) dla 15, 60 i 600 s
• Wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
• Zabezpieczenie przed pomiarem obiektów będących pod napięciem

Przeznaczenie:

• Do pomiaru instalacji domowych
• Do pomiaru przewodów i kabli
• Do pomiaru słupowych stacji transformatorowych
• Do pomiaru kabli oświetlenia ulicznego
• Do pomiaru sieci telekomunikacyjnych
• Do pomiaru rur preizolowanych

Dane techniczne:

• Producent: Sonel
• Typ: Miernik rezystancji izolacji tester
• Model: MIC-2501
• Rodzaj izolacji wg PN-EN 61010-1 i PN-EN 61557: podwójna
• Kategoria pomiarowa wg PN-EN 61010-1: CAT IV 600 V (CAT III 1000 V)
• Stopień ochrony obudowy wg PN-EN 60529: IP65
• Zasilanie miernika: pakiet akumulatorów NiMH 9,6 V 2 Ah
• Czas ładowania akumulatora: Typowo 4 h; Maksymalnie 10 h
• Parametry zewnętrznego zasilacza: 90...264 V; 50...60 Hz
• Wymiary: 200 x 150 x 75 mm
• Masa miernika: ok. 1,0 kg
• Temperatura pracy: -15...+40°C
• Ilość pomiarów RISO wg PN-EN 61557-2: ok. 800
• Wyświetlacz segmentowy: LCD
• Pamięć wyników pomiarów: 990 komórek
• Transmisja wyników: USB
• Standard jakości opracowania, projektu i produkcji zgodnie z: ISO 9001; ISO 14001; PN-N 18001
• Przyrząd spełnia wymagania normy: PN-EN 61557
• Wyrób spełnia wymagania EMC (odporność dla środowiska przemysłowego) wg norm: PN-EN 61326-1; PN-EN 61326-2-2

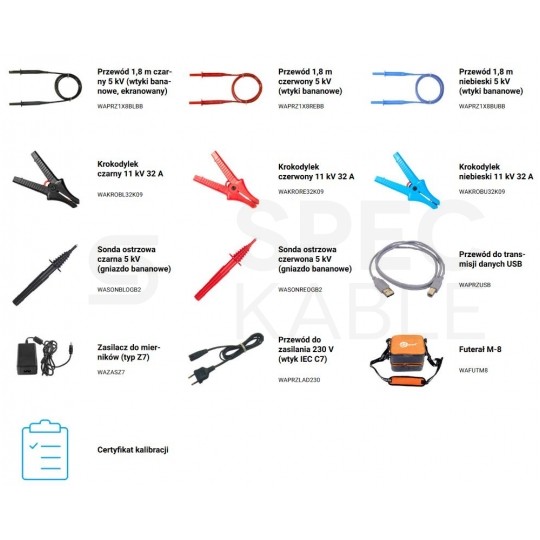

W zestawie:

W skład standardowego kompletu dostarczanego przez producenta wchodzą:

• Miernik MIC-2501

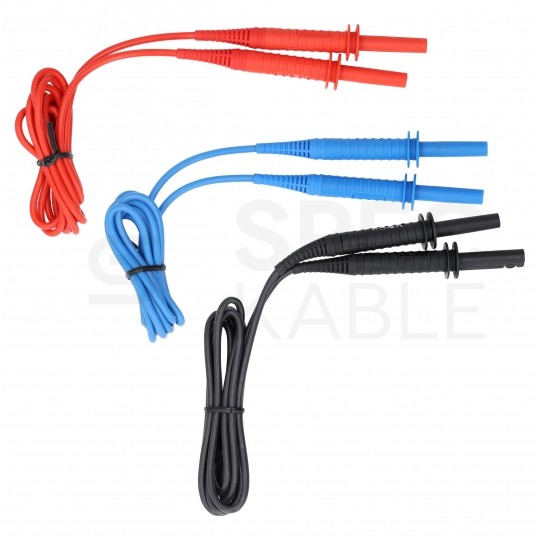

• Przewód 1,8 m czarny 5 kV ekranowany zakończony sondami bananowymi (kat IV 1 kV) – WAPRZ1X8BLBB
• Przewód 1,8 m czerwony 5 kV zakończony sondami bananowymi (kat IV 1 kV) – WAPRZ1X8REBB
• Przewód 1,8 m niebieski 5 kV zakończony sondami bananowymi (kat IV 1 kV) – WAPRZ1X8BUBB

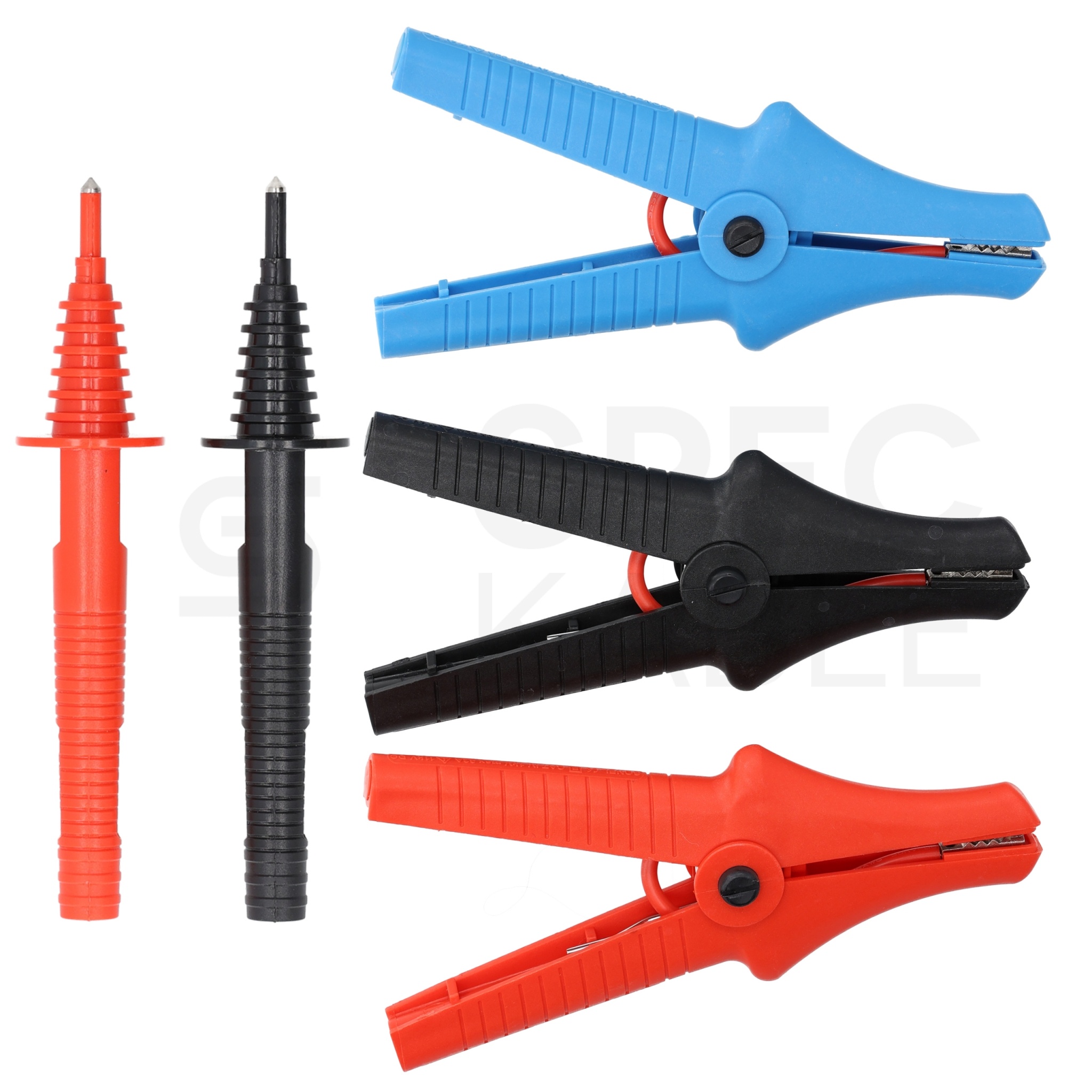

• Krokodylek 5,5 kV czarny (kat IV 1 kV) – WAKROBL32K09
• Krokodylek 5,5 kV czerwony (kat IV 1 kV) – WAKRORE32K09
• Krokodylek 5,5 kV niebieski (kat IV 1 kV) – WAKROBU32K09
• Sonda 5 kV czerwona (kat IV 1 kV) – WASONREOGB2
• Sonda 5 kV czarna (kat IV 1 kV) – WASONBLOGB2

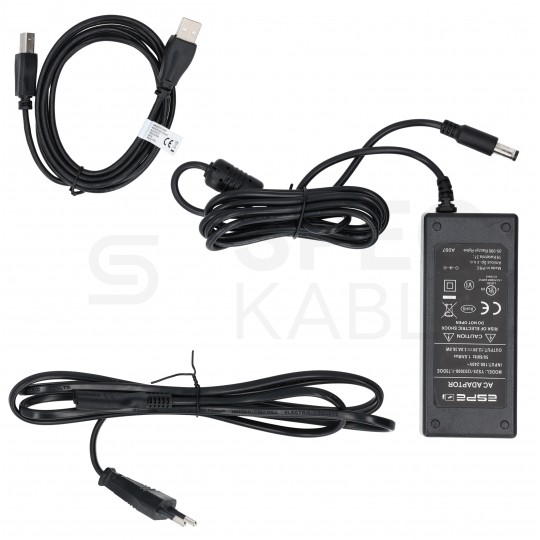

• Zewnętrzny zasilacz do ładowania akumulatorów – WAZASZ7
• Przewód USB – WAPRZUSB

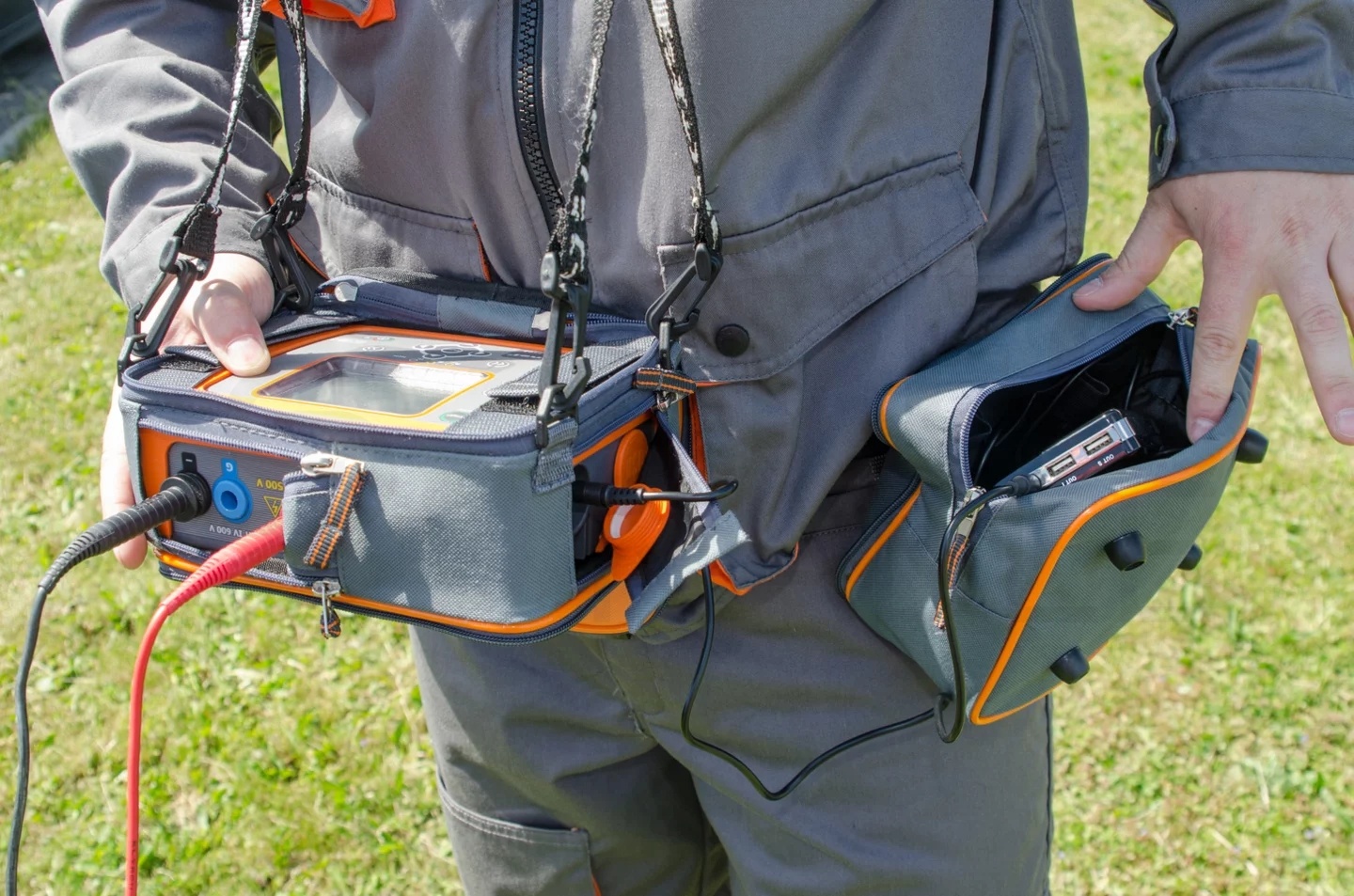

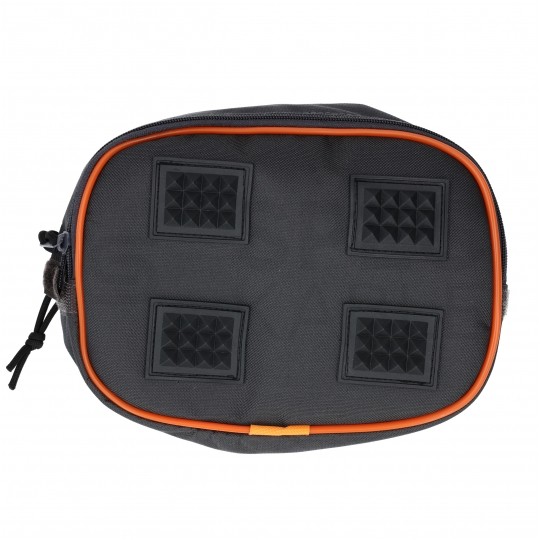

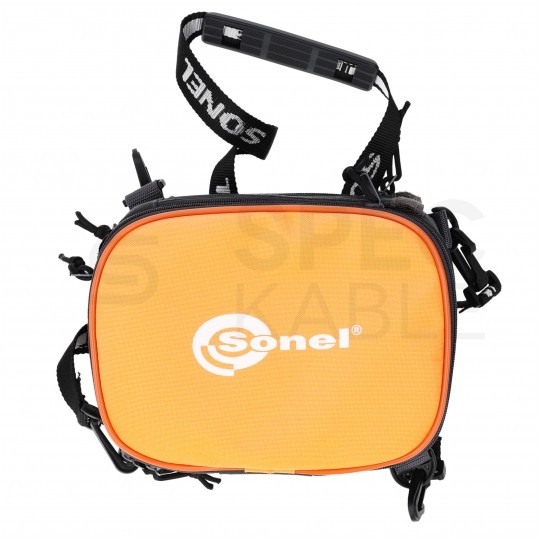

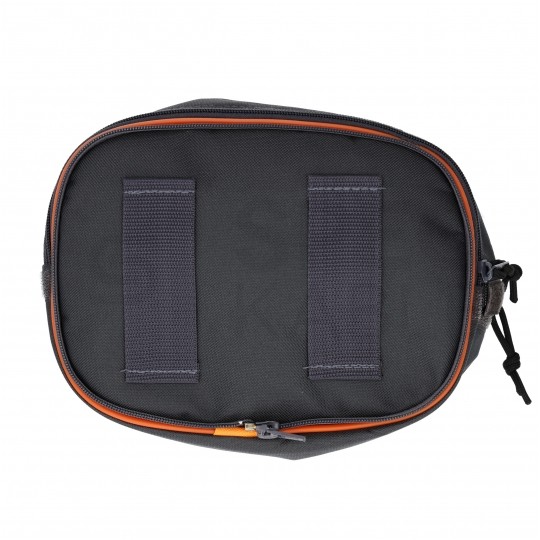

• Futerał – WAFUTM8
• Certyfikat kalibracji
• Instrukcja obsługi

CAT III 1000V / CAT IV 600V

Miernik firmy Sonel został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie.

Klasyfikacja CAT informuje użytkownika, w którym miejscu instalacji produkt jest bezpieczny.

Prezentowany produkt (nadajnik) gwarantuje odporność w kategorii pomiarowej III do 1000V oraz kategori IV do 600V.

Zastosowanie

Miernik rezystancji izolacji o szerokim zakresie zastosowań. Świetnie spisuje się zarówno w budownictwie mieszkaniowym, jak również przy sprawdzaniu instalacji przemysłowych czy sieci trakcyjnych.

Z uwagi na swoje cechy – doskonałe parametry, niski pobór energii z akumulatorów i możliwość ich doładowania w trakcie trwania pomiarów, poręczność oraz wysoki stopień szczelności obudowy – chętnie wykorzystywany jest przez elektryków pracujących w utrzymaniu ruchu, testujących silniki, kable, oświetlenie uliczne czy przy budowie i konserwacji instalacji fotowoltaicznych.

Doskonale wpisuje się w potrzeby instalatorów sieci telekomunikacyjnych oraz operatorów sieci ciepłowniczych, gdzie wymagane jest kontrolowanie systemu alarmowego rur preizolowanych.

Cechy wyróżniające

Miernik umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V. W przypadku badań kabli samoczynnie rozładowuje ich pojemność z chwilą zakończenia pomiaru.

MIC-2501 pozwoli użytkownikowi na zmierzenie ciągłości połączeń ochronnych i wyrównawczych prądem większym niż 200 mA, w obu kierunkach.

Miernik posiada wbudowany woltomierz napięć stałych oraz zmiennych w zakresie do 750 V. Obszerna pamięć przyrządu pozwala zapisać i przesłać do komputera blisko 12 tysięcy wyników pomiarów.

Możliwości urządzenia

Niewątpliwą zaletą urządzenia jest fakt dostatecznie długiej pracy na jednym ładowaniu akumulatorów. Elektrycy wykonujący badania na obiektach powtarzalnych i w krótkich odstępach czasu nie muszą się martwić, że miernik rozładuje się przed zakończeniem pracy.

Ponadto w trakcie prac pomiarowych użytkownik może go doładowywać z zewnętrznego źródła zasilania, np. powerbanku 12 V/2 Ah.

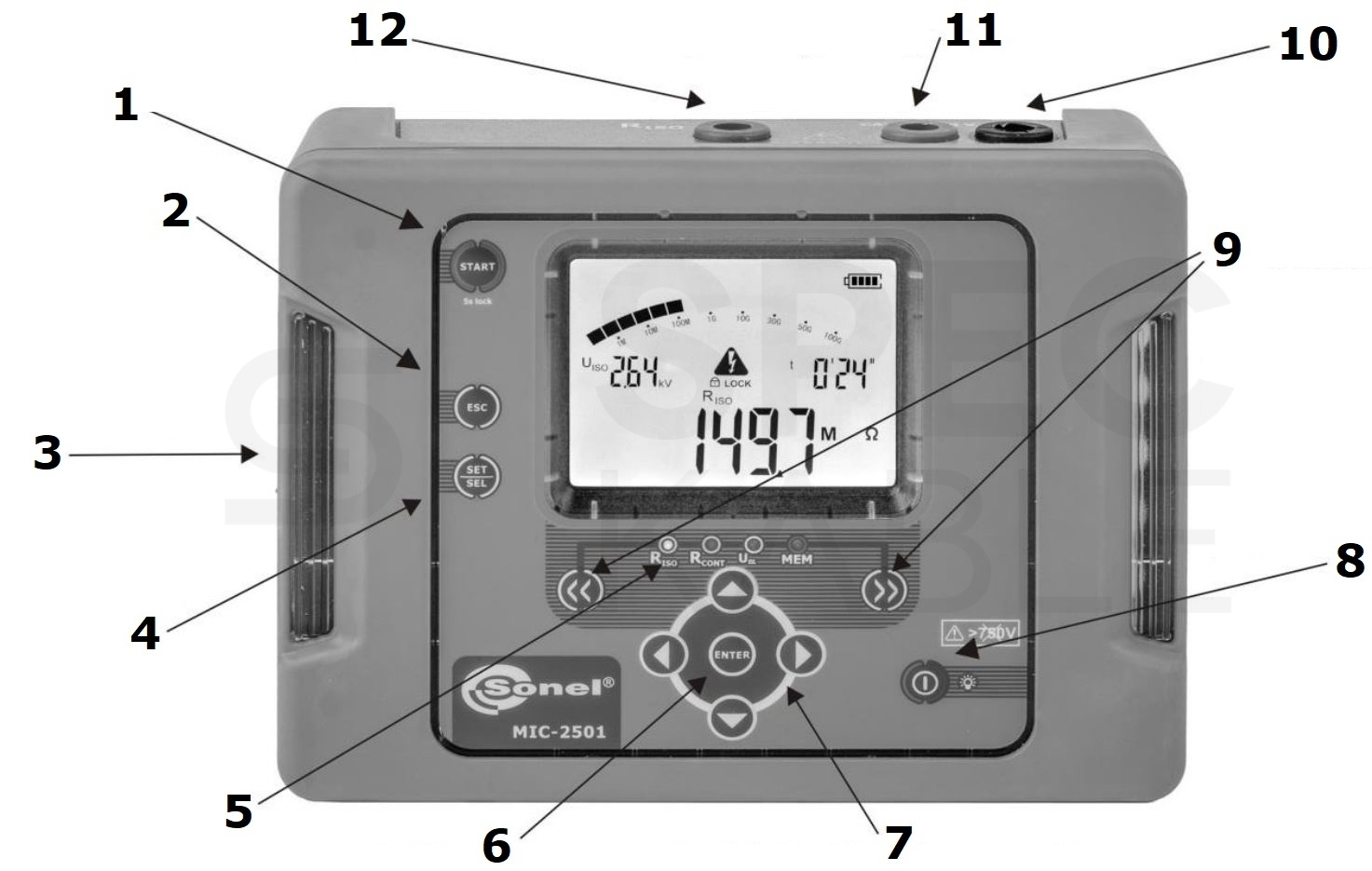

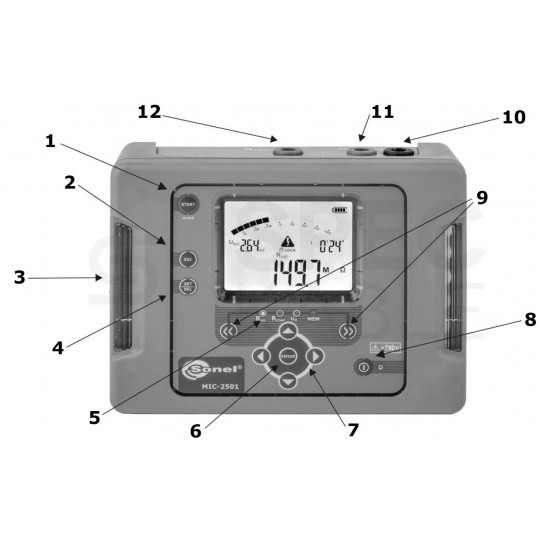

Budowa miernika:

1. Start - uruchamianie procedury pomiarowej
2. ESC - powrót do poprzedniego ekranu, wyjście z funkcji, przerwanie pomiaru

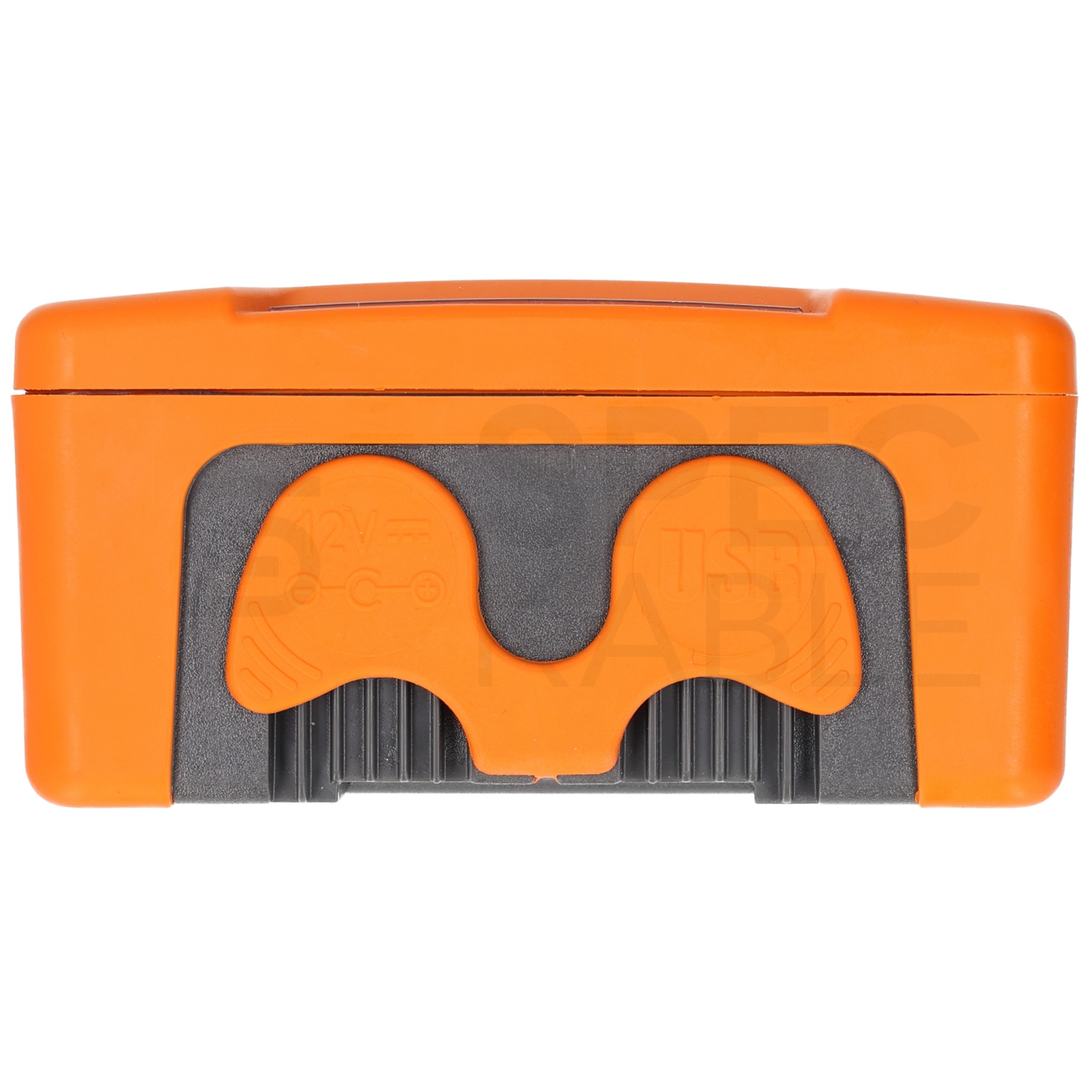

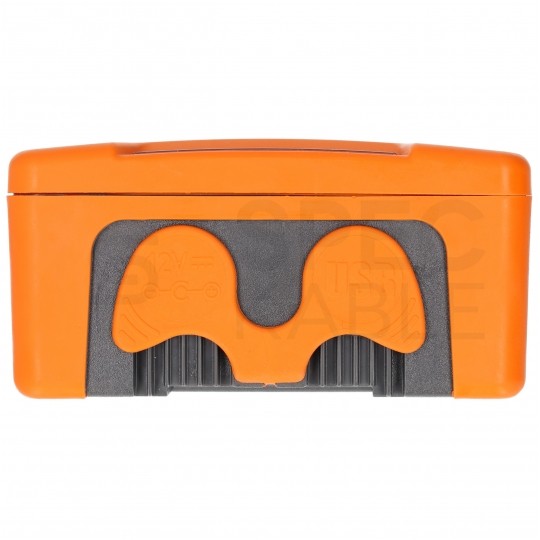

3. Gniazdo zasilania 12V oraz gniazdo USB na boku obudowy
4. SET/SEL - wybór dodatykowych ustawień miernika
5. Diody LED sygnalizujące wybraną funkcję pomiarową
6. ENTER - zatwierdzanie wyboru
7. Przyciski obsługi (kursory) - przesunięcie / wybór: prawo/lewo, góra/dół
8. Włączanie i wyłączanie zasilania miernika oraz podświetlenia ekranu
9. Przyciski przełączania funkcji - wybór funkcji pomiarowej

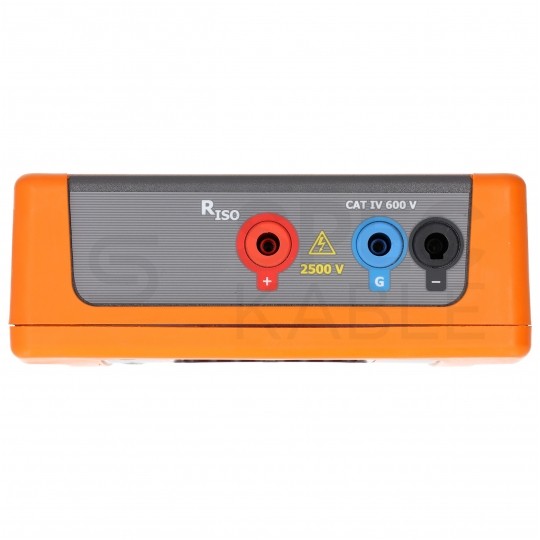

10. Gniazdo R iso-: pomiar R iso, R cont oraz U
11. Gniazdo przewodu ekranującego G: trójprzewodowy pomiar Riso
12. Gniazdo R iso+: pomiar R iso, R cont oraz U

Stopień szczelności IP65

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany nadajnik posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)

O producencie:

Sonel to jeden z największych polskich producentów przyrządów pomiarowych. Od ponad 25 lat produkują profesjonalne urządzenia przeznaczone do kontroli bezpieczeństwa, stanu technicznego, parametrów oraz jakości sieci zasilających.

Posiadają oni rekomendację Stowarzyszenia Elektryków Polskich (SEP) w zakresie produkcji, serwisu i projektowania przyrządów pomiarowych. Wysoka jakość wyrobów Sonel została wielokrotnie doceniona i wyróżniona na międzynarodowych targach elektrotechnicznych.

Bardzo szczegółowa specyfikacja techniczna urządzenia znajduje się w instrukcji obsługi, którą mogą Państwo pobrać z tej oferty z zakładki "Pliki do pobrania", lub tutaj.
