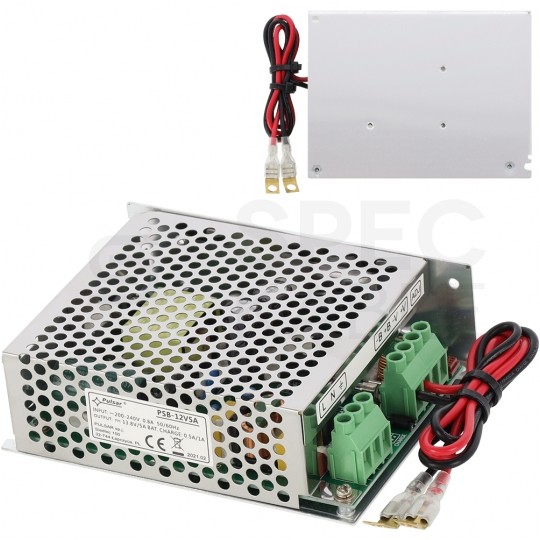

Zasilacz buforowy UPS 13,8V 5A do zabudowy PSB-12V5A

Zasilacz buforowy to urządzenie odpowiadające za nieprzerwane zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:

1. Prąd wyjściowy 5 A + 0,5 A ładowanie akumulatora
2. Prąd wyjściowy 4,5 A + 1 A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5,5 A. W sytuacji, gdy nastąpi zanik napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe - gwarantując pełne bezpieczeństwo zarówno samego zasilacza, jak i zasilanych urządzeń.

Najważniejsze funkcje:

• Bezprzerwowe zasilanie DC 13,8V/5 A
• Wysoka sprawność 87%
• Kontrola ładowania i konserwacji akumulatora
• Ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• Prąd ładowania akumulatora 0,5 A/1 A, przełączany zworką
• Wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168, blacha montażowa DIN2
• Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• Sygnalizacja optyczna LED

Produkt przeznaczony jest do funkcji i zastosowań wymienionych w opisie.

Zastosowanie:

Zasilacz buforowy umożliwi zasilanie urządzeń, które obowiązkują potrzebują stabilizowanego napięcia 12V DC. Poniżej prezentujemy produkty, z którymi prezentowany zasilacz będzie kompatybilny:

• Kamera IP
• Router
• Switch
• Czujka
• Sygnalizator
• Zwora elektromaggnetyczna
• Elektrozaczep
• Domofon
• Wideodomofon

Zabezpieczenia:

Zasilacz buforowy został wyposażony w szereg zabezpieczeń umożliwiający bezpieczne korzystanie z urządzeń. Poniżej prezentujemy poszczególne zabezpieczenia zastosowane w tym urządzeniu.

• Przeciwzwarciowe SCP
• Nadnapięciowe OVP
• Przepięciowe
• Przeciążeniowe OLP

Budowa zasilacza buforowego:

1. Dioda sygnalizująca obecność napięcia DC
2. Potencjometr regulacji napięcia wyjściowego
3. Złącze sygnalizacji optycznej LED
4. Wyjście zasilacza (V+, V-)
5. Złącze akumulatora (B+, B-)
6. Zworka wyboru prądu ładowania: Ibat =0,5 A; Ibat =1,0 A; Opis: zworka założona, zworka zdjęta
7. L-N złącze zasilania 230 V; złącze do podłączenia przewodu ochronnego

Dane techniczne

• Zasilanie: ~ 200 – 240 V; 0,8 A; 50/60 Hz
• Prąd rozruchowy: 40 A
• Moc zasilacza: 76 W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11-13,8 V DC – praca buforowa; 9,5-13,8 V DC – praca bateryjna
• Prąd wyjściowy: 5,5 A
• Prąd ładowania akumulatora: 0,5 A / 1 A przełączany zworką
• Zakres regulacji napięcia wyjściowego: 13,5 – 14,4 V DC
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): ok. 10 mA
• Napięcie tętnienia: 100mV p-p max.
• Zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy T6,3A
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Optyczna sygnalizacja pracy: LED zielona – obecność napięcia DC
• Wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168): LED AC – obecność napięcia AC; LED DC – obecność napięcia na wyjściu zasilacza; LED CHARGE – ładowanie akumulatora
• Wyposażenie opcjonalne: Zestaw sygnalizacji optycznej LED PKAZ168
• Warunki pracy: Temperatura: -10oC ÷ +40oC; Wilgotność względna: 20%...90%, bez kondensacji
• Wymiary: L=129, W= 98, H=40 [±2mm]
• Waga netto/brutto: 0,32 / 0,36 [kg]
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza: I/O PCB: 0,5 – 2,5 mm2 (AWG 26 – 12)
• Wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
• Akcesoria dodatkowe: Przewody akumulatorowe 6,3F – 45cm, nasuwki kątowe ML062 (otwór 5,2mm)
• Temperatura składowania: -20ºC...+60ºC
• Wibracje i udary w czasie transportu: Wg PN-83/T-42106
• Rezystancja izolacji pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500 V DC

Wytrzymałość elektryczna izolacji:

• Pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza: 2500 V AC min.
• Pomiędzy obwodem wejściowym a obwodem ochronnym: 1500 V AC min.
• Pomiędzy obwodem wyjściowym a obwodem ochronnym: 500 V AC min.
