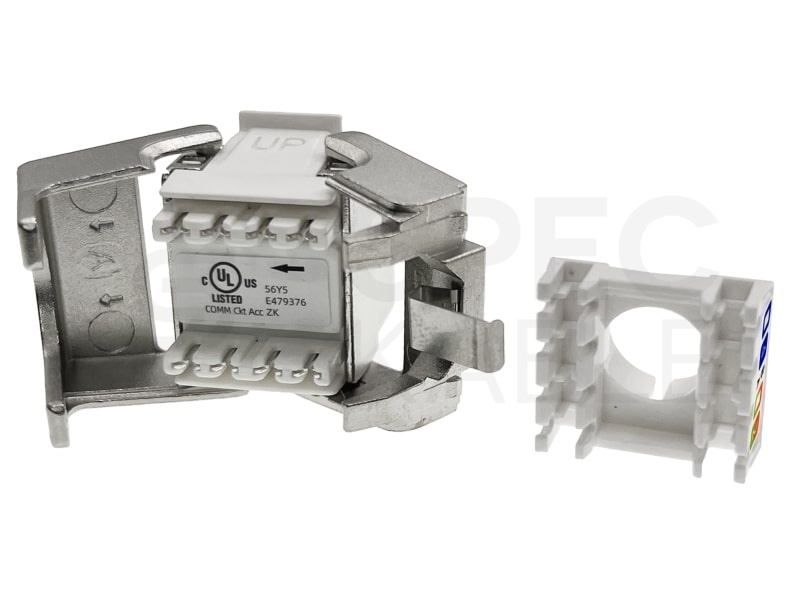

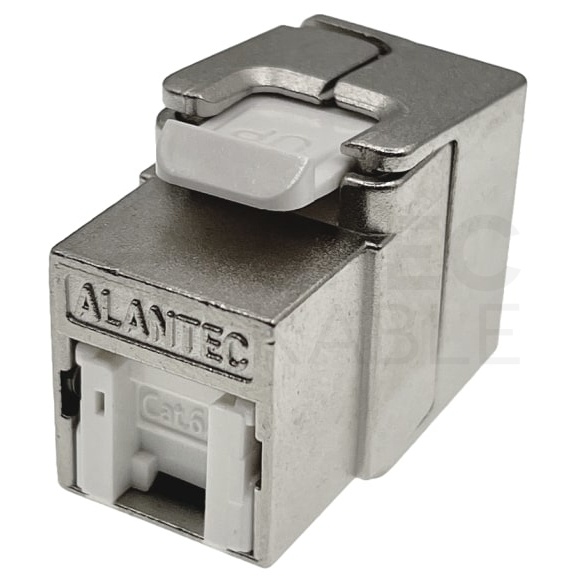

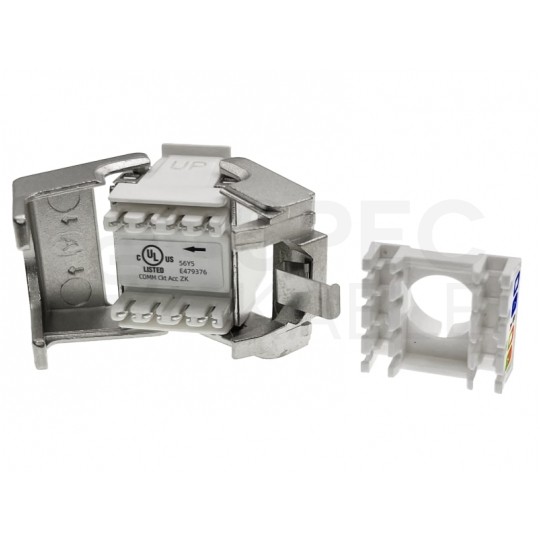

Moduł keystone RJ45 STP kat.6 ekranowany beznarzędziowy Alantec Plus

Gniazdo modularne RJ45 typu keystone, ekranowane, beznarzędziowe. Służy do budowy zarówno punktów abonenckich, jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, zagrożonych oddziaływaniem zakłóceń elektromagnetycznych.



Prezentowany moduł keystone został przeznaczony do zabudowy modularnej Mediabox oraz wyposażania tzw. „pustych” patchpaneli keystone. Montując go w adaptery możemy umieścić go ramkach wyposażonych w supporty, puszkach podłogowych, kolumnach wysuwanych z blatu, listwach i korytach naściennych przystosowanych do montażu osprzętu Mediabox. Uniwersalny rozmiar modułów systemu Mediabox (22,5x45mm lub 45x45mm) pozwala na stosowanie ich we wszelkich systemach modułowych m.in. Legrand Mosaic, Kontakt Simon K45 oraz innych opartych na standardzie 45x45mm.



Specyfikacja:



• Złącze: RJ45
• Typ: kat.6, ekranowy STP, beznarzędziowy
• Mocowanie: na zatrzask, w adapterach lub tzw. pustym patchpanelu
• Wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom
• Mocowanie żył w kontaktach odbywa się beznarzędziowo poprzez wciśnięcie prowadnicy kapsułki i zatrzaśnięcie obudowy modułu
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22-24
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B
• Złącza szczelinowe pozwalają za pomocą specjalnej prowadnicy na umocowanie żył bez pomocy specjalistycznych narzędzi
• Szybka i bezproblemowa instalacja
• Część modułowego systemu Mediabox, pozwalającego na różną konfigurację gniazd



Moduł beznarzędziowy



Rozwiązanie zastosowane w beznarzędziowych modułach keystone pozwala na zmontowanie całego toru transmisyjnego bez konieczności użycia specjalnych narzędzi. Cały proces instalacyjny jest szybki i komfortowy. Zarobienie gniazd beznarzędziowych zajmuje 1/3 standardowego czasu wykonania opartego o system narzędziowy. Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.



Zastosowanie:



Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda modularne można montować w dowolnych elementach (puste panele krosowe, puszki naścienne, podłogowe itp.). Tory klasy E kategorii 6 przewidziane są do pracy przy częstotliwościach do 250 MHz (wg norm), z przepływnością binarną do 1 Gb/s.



Parametry techniczne:



Materiał korpusu:



• Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022



Gniazdo:



• trwałość: > 750 cykli
• materiał styków: fosforobrąz
• powłoka styków: 50 μcalowa warstwa złota na 40 μcalowej warstwie niklu
• siła docisku styków: 100 g na styk
• siła rozłączania: 50N przez 60s



Złącze szczelinowe:



• sekwencja: 568A/B
• materiał noży: fosforobrąz ze 100 μcalowa warstwą cyny
• przyjmuje przewody: 22-24AWG
• korpus: plastik odporny na ogień, zgodny z UL 94 V-0



Płytka PCB:



• materiał: laminat FR4 o grubości 1,6 mm



Parametry elektryczne:



• maks. wartość prądu: 1,5 A
• rezystancja izolacji: 500 MΩ @ 100 Vdc
• odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• rezystancja styków: 20 mΩ
• rezystancja noży IDC: 2,5 mΩ



Zasilanie PoE:



• rodzaj: IEEE 802.3bt (PoE++ Typ 4)



Zakres temperatur:



• składowania: -40°C do +70°C:
• pracy: -10°C do +60°C
• wilgotność maksymalna: 93%



System Mediabox



Uniwersalny system montażu osprzętu pozwalający na niemal dowolną konfigurację modułów, gniazd, łączników itp. w gotowy zestaw. Jednakowy wymiar stosowany przez wszystkich producentów i szeroki wybór elementów pozwala na złożenie gotowego zestawu według preferencji użytkownika, co daje duże możliwości dostosowywania sprzętu do obecnych wymagań. Budowa modułowa systemu Mediabox znacząco ułatwia przygotowanie estetycznej i funkcjonalnej instalacji audio-video-data dla Twojego domu, biura czy też sali konferencyjnej. Moduły systemu Mediabox idealnie nadają się do stworzenia spersonalizowanego zestawu gniazd w pobliżu sprzętu audio, kina domowego lub stanowiska pracy.
