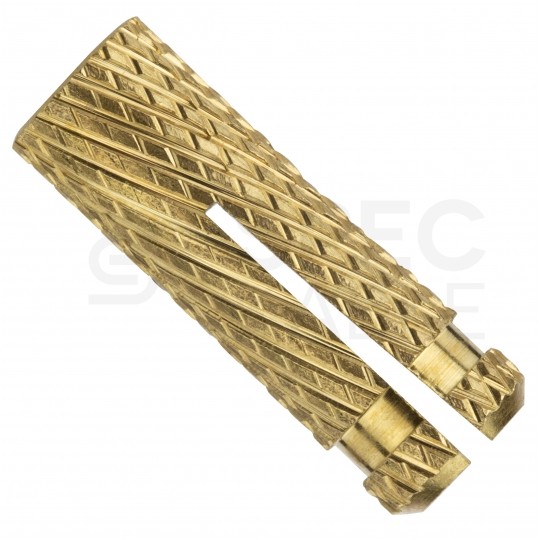

Tuleja mosiężna rozporowa Kotwa wbijana do betonu M12 16x41 20szt

Tuleja mosiężna rozporowa Kotwa wbijana do betonu - KRM

• Wymiary: M12 / 16x41 mm
• Rodzaj: KRM
• Ilość w opakowaniu: 20 szt

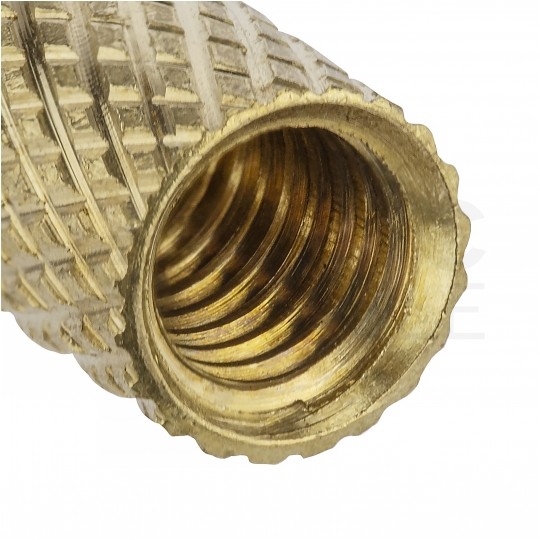

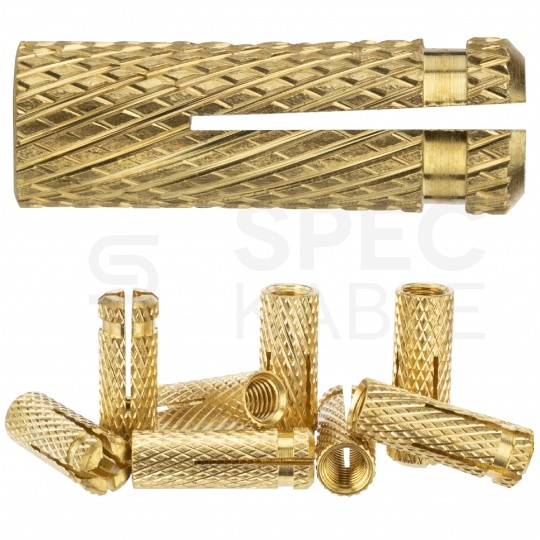

Tuleja mosiężna KRM składa się z tulei rozporowej z gwintem wewnętrznym w połączeniu z nagwintowanym trzpieniem lub wkręcaną śrubą z łbem sześciokątnym. Strefa rozpierania jest podzielona wzdłużnymi wycięciami na cztery lub sześć części.

Zamocowanie w podłożu następuje w wyniku wkręcenia elementu nagwintowanego, co powoduje przesunięcie stożka rozpierającego w wyniku czego następuje trwale zakotwienie. Kotwa KRM stosowana jest jako korpus rozporowy pod elementy łączące posiadające gwint metryczny (śruby metryczne, pręty gwintowane, pręty dwugwintowe).

Cechy i korzyści:

• Szybki montaż poprzez rozparcie tulei dzięki wkręceniu pręta gwintowanego lub śruby metrycznej
• Natychmiastowa obciążalność
• Pełne zlicowanie tulei z podłożem
• Możliwość zamocowania elementu za pomocą śruby
• Możliwość wkręcenia szpilki gwintowanej

Przykłady zastosowań:

• Montaż lekkich rur instalacyjnych
• Montaż lekkich instalacji elektrycznych
• Montaż galanterii stalowej
• Montaż elementów ozdobych

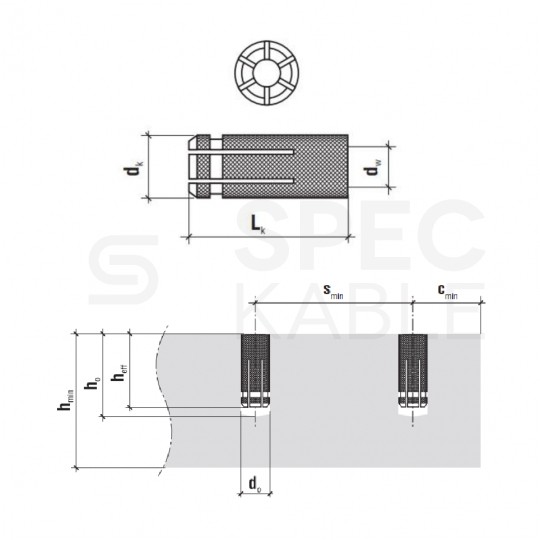

Dane techniczne:

• Średnica kotwy [dk]: 16mm
• Długość kotwy [Lk]: 41mm
• Gwint wewnętrzny [dw]: M12
• Rozmiar nakrętki: SW-19
• Średnica otworu [d0]: 16mm
• Średnica otworu w elemencie mocowanym [df]: 14mm
• Min. głębokość zakotwienia [heff]: 41mm
• Min. głębokość otworu [h0]: 46mm
• Długość gwintu wewnętrznego [Lg]: 36mm
• Min. grubość podłoża [hmin]: 100mm
• Min. rozstaw między kotwami [smin]: 123mm
• Min. odległość od krawędzi podłoża [cmin]: 62mm
• Moment dokręcający: 51 Nm
• Materiał korpusu: mosiądz
• Podłoża: beton zwykły (zbrojony lub niezbrojony niezarysowany klasy C20/25 do C50/60)
• Krajowa Ocena Techniczna: ITB-KOT-2018/0464
• Kod produktu: KRM-161241

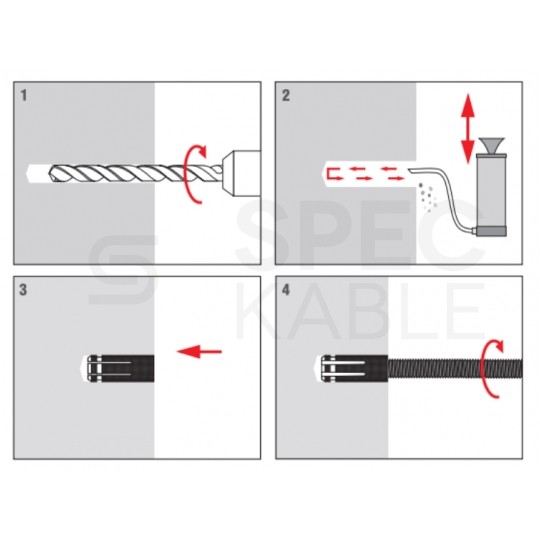

Sposób montażu:

1. Przed rozpoczęciem montażu należy sprawdzić zgodność parametrów podłoża (w którym mają być osadzone tuleje) z parametrami podłoża zastosowanego w badaniach, na podstawie których określono nośności charakterystyczne połączeń.
2. Tuleję należy osadzać w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia.
3. Przed przystąpieniem do prac należy wyznaczyć miejsca, w których mają być osadzone tuleje zgodnie z wytycznymi montażu.
4. Następnie należy wywiercić otwory zgodnie z dobranymi parametrami (średnica i głębokość otworu), prostopadle do podłoża.
5. Otwory należy starannie oczyścić ze zwiercin szczotką SCF (3x) oraz wydmuchać pompką PCF (3x).
6. Tuleję należy wprowadzić do otworu, a następnie wkręcić nagwintowany trzpień lub śrubę z zastosowaniem odpowiedniego momentu siły, aż do oparcia się czoła nagwintowanego trzpienia lub śruby o wewnętrzną część stożka, co powoduje zakleszczenie tulei w podłożu.
