Puszka instalacyjna przeciwpożarowa PIP-1AN ppoż E90 rozgałęźna 2x4mm2 z bezpiecznikiem

Wysokiej jakości, certyfikowana puszka instalacyjna do stosowania w systemach sygnalizacji pożaru. Przeznaczona do podłączania sygnalizatorów (np. typu SA-K5, SA-K5N, SA-K6, SA-K7, SA-K7N, SO-Pd13 oraz innych), głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd.

Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

Puszka PIP-1AN posiada dokumenty wydane przez CNBOP-PIB:

• krajowy certyfikat stałości właściwości użytkowych nr. 063-UWB-0194
• krajowa ocena techniczna nr. CNBOP-PIB-KOT-2019/0113-3704 wydanie 2

Główne zalety:

• Przebadana przez CNBOP-PIB
• Do stosowania w systemach sygnalizacji pożaru
• Posiada odporność ogniową E90 (klasa zachowania funkcji odpowiadająca 90-cio minutowemu zapewnieniu zasilania lub sterowania w warunkach pożaru)
• Wyposażona w nowe typoszeregi
• Możliwość zastosowania przewodów ognioodpornych o większym przekroju
• Kompatybilna z przewodami typu: HDGS, NHXH, N2XH, YnTKSY, YnTKSYekw, HTKSH, HTKSHekw, BiTflame, itp.
• Przeznaczona do podłączenia sygnalizatorów, głośników systemów rozgłaszania przewodowego (DSO), klap dymowych itd.

Ułatwiony montaż:

1. Brak docisków (trzymaczy) kabla
2. Wyrównanie wysokości  „wejścia kabla”  z zaciskiem kostki ceramicznej
3. Przepusty kablowe wsuwane od góry
4. Ulepszona konstrukcja przepustów -  proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Opis konstrukcji:

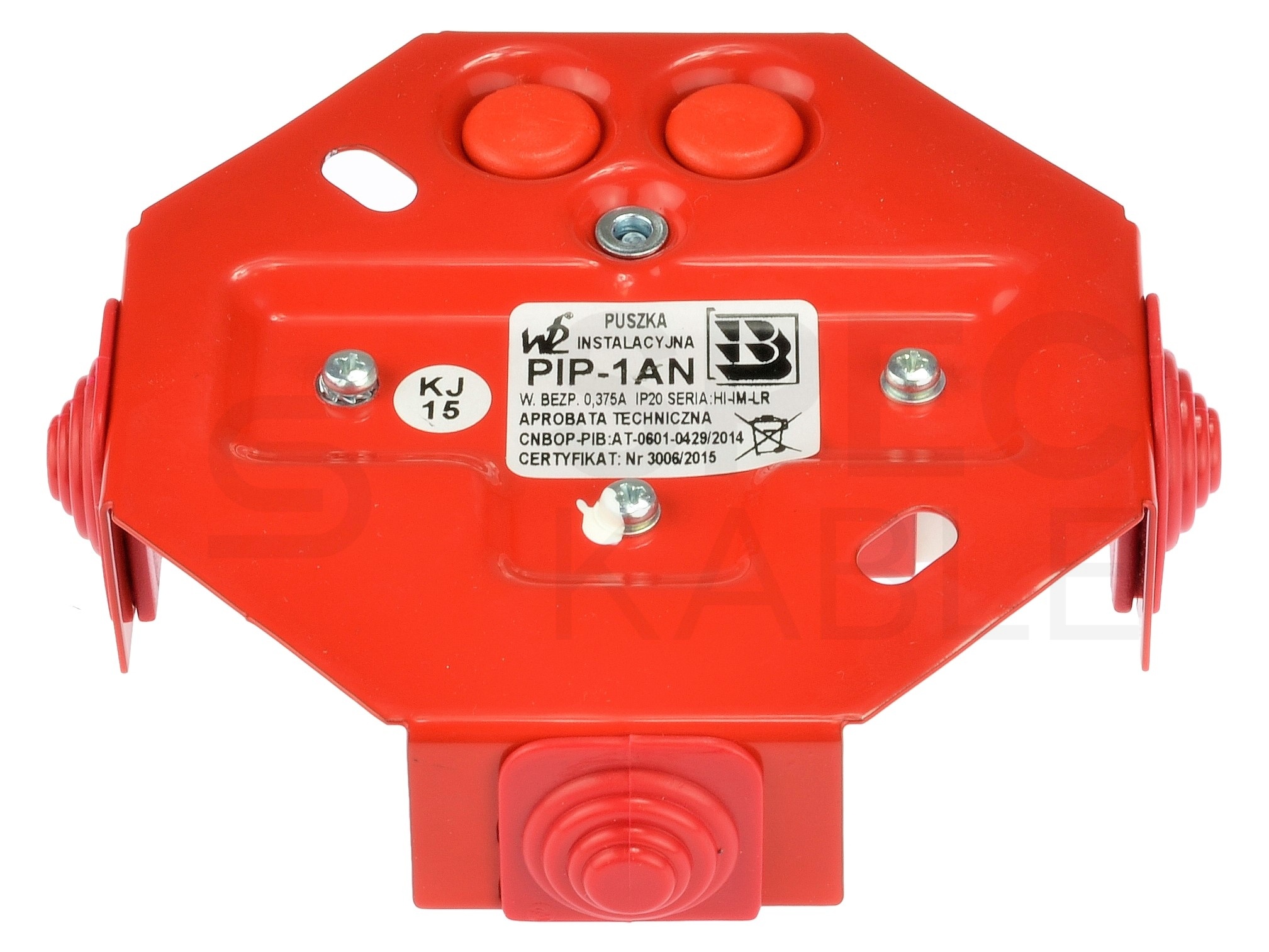

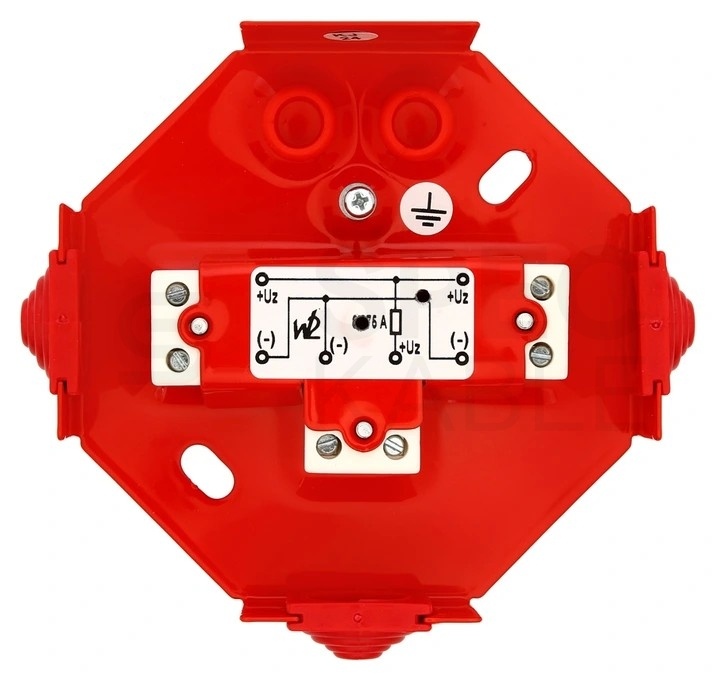

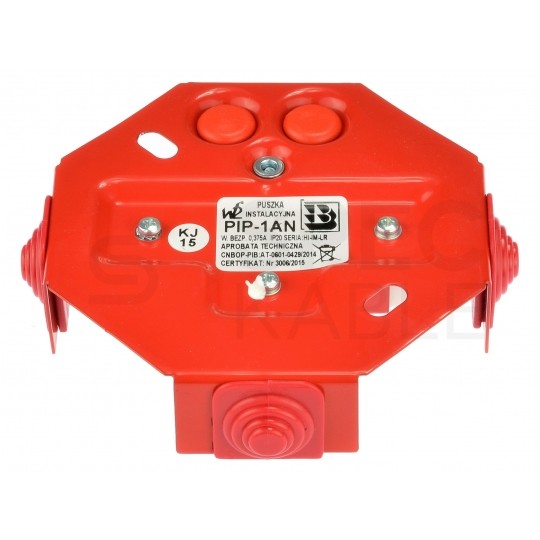

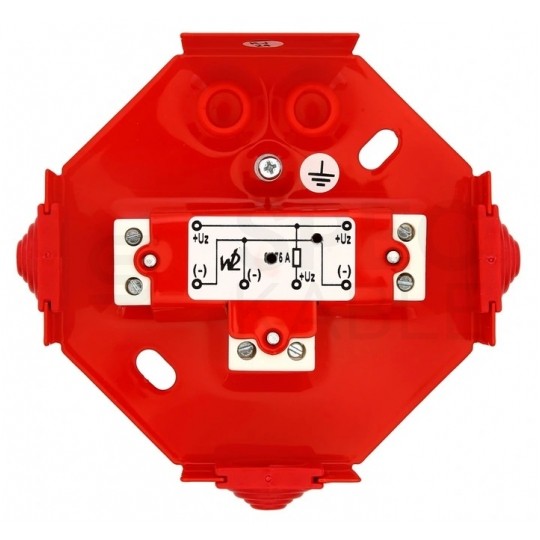

Puszka instalacyjna PIP-1AN do systemów pożarowych została wykonana z blachy pokrytej czerwoną farbą proszkową. Zawiera kostki ceramiczne oraz osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej, a także osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik.

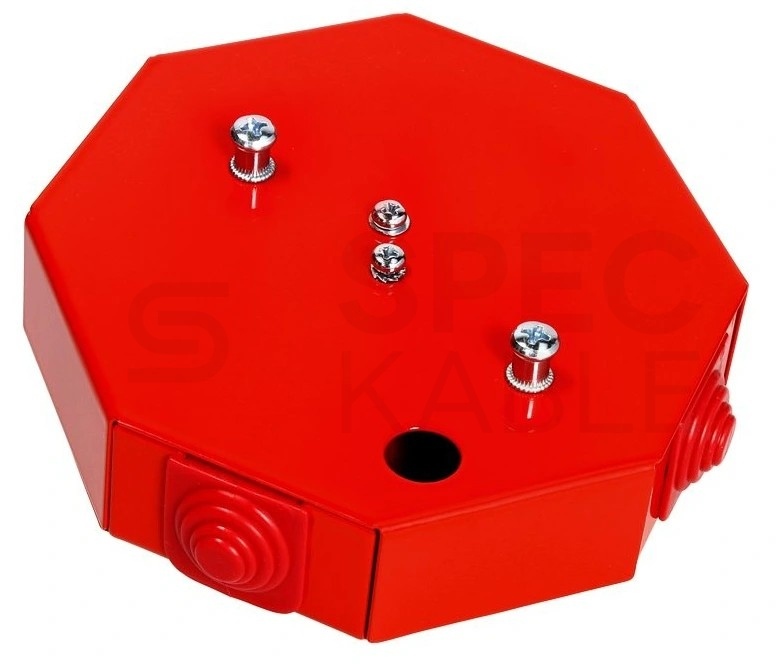

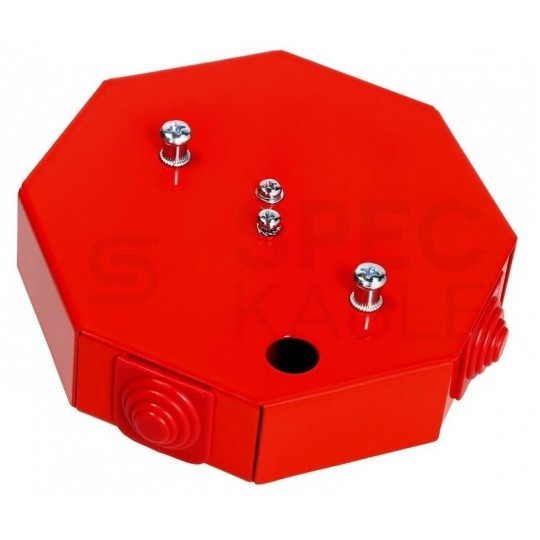

Z tyłu znajdują się dwa otwory do mocowania przy pomocy metalowych kołków do sufitu lub ściany. Obudowa charakteryzuje się przelotowym prostym i kątowym (90°) sposobem prowadzenia linii sygnalizacyjnej.

Specyfikacja:

• Napięcie zasilania: max. 400V AC
• Bezpiecznik: tak
• Zakres prądowy: 0,375 A (bezpiecznik)
• Maksymalna średnica kabla instalacyjnego: Ø 19 mm
• Maksymalny przekrój przewodu: 4 mm²
• Stopień ochrony: IP20
• Wymiary: 108 x 108 x 28 mm
• Wymiary z przepustami: 123 x 115 x 28 mm
• Waga: 255 g
• Współpracujący sygnalizator: SA-K5, SA-K5N, SA-K6, SA-K7, SA-K7N, SO-Pd13

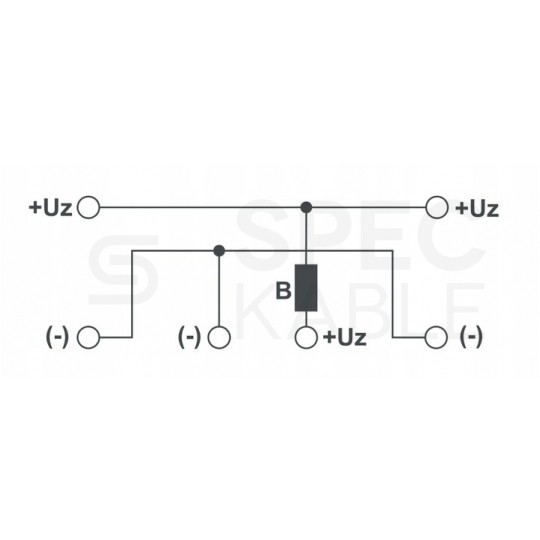

• Schemat podłączenia: na zdjęciu obok
