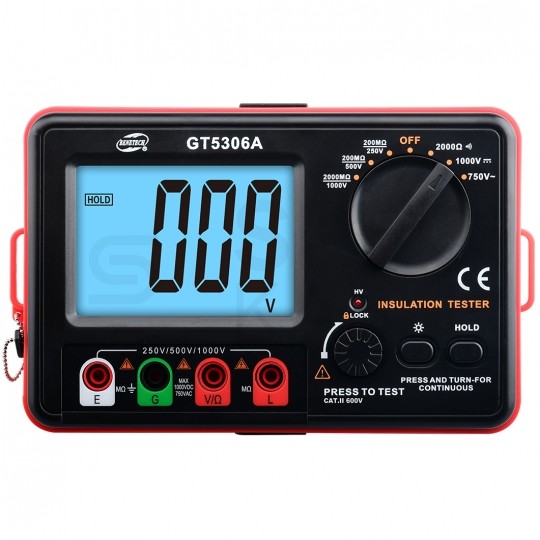

Miernik do pomiaru rezystancji izolacji tester cyfrowy LCD do instalacji elektrycznych GT5306A BENETECH

Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji izolacji pomiędzy elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak:

• izolacje przewodów
• osłony lub korpusy urządzeń
• elektronarzędzi
• skrzynki rozdzielcze

w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Prezentowany miernik to doskonały wybór dla techników zajmujących się naprawą i utrzymaniem różnorodnych urządzeń oraz instalacji elektrycznych.

Najważniejsze funkcje:

• Pomiar rezystancji izolacji
• Pomiar prądu przemiennego (AC)
• Pomiar prądu stałego (DC)
• Mały pomiar rezystancji
• Przechowywanie zmierzonych pomiarów/danych
• Wskaźnik niskiego poziomu naładowania baterii;
• Duży cyfrowy wyświetlacz LCD
• Zewnętrzny zasilacz prądu stałego (DC) DC9V 1,5A;
• Alarm przekroczenia limitu
• Czerwona lampka alarmowa, alarm dźwiękowy
• Alarm wysokiego napięcia

Specyfikacja:

• Producent: Benetech
• Symbol: GT5306A
• Typ: Miernik rezystancji izolacjI
• Wyświetlacz: ekran LCD, 3,5-cyfrowy (max. odczyt "1999")
• Wskaźnik przeciążenia: po przekroczeniu górnego zakresu, pierwsza cyfra wyświetli "1"
• Czas próbkowania: 3 razy / sekundę
• Dopuszczalna wysokość: ≤ 2000m
• Dodatkowy temperaturowy współczynnik rezystancji: 0,15 określona dokładność / °C(<18°C lub > 28°C)
• Środowisko pracy: wewnątrz pomieszczeń,Stopień zanieczyszczeń: 2
• Warunki użytkowania: temperatura: -15 ~ 55°C wilgotność: < 75%RH
• Warunki przechowywania: temperatura: -40 ~ 60°C wilgotność: < 90%RH
• Ochrona przed przeciążeniem: 100mA / 60V (resetowalny bezpiecznik)
• Wskaźnik niskiego poziomu baterii: na ekranie wyświetla się symbol akumulatora

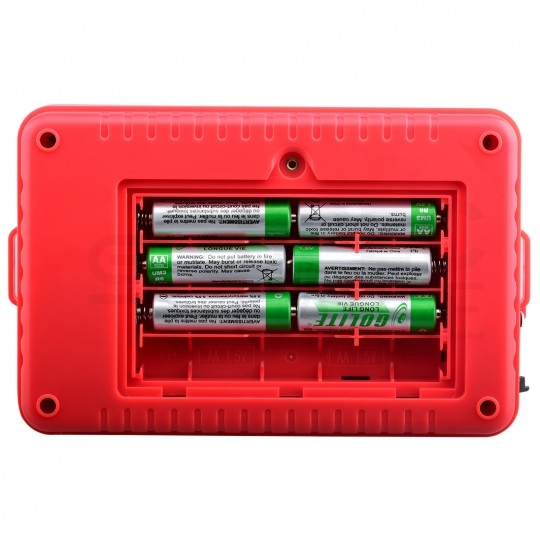

• Zasilanie: 6x bateria AA 1,5V lub zewnętrzny zasilacz 9V DC
• Pobór prądu: pobór mocy bez obciażenia < 300mW podczas prowadzenia testu
• Wymiary: 176 x 110 x 77 mm
• Waga: 580g (wliczając baterie)

W zestawie:

• 1x Miernik rezystancji izolacji wysokich napięć GT5306A
• 1x Czarny przewód pomiarowy
• 1x Czerwony przewód pomiarowy
• 2x Zaciski krokodylkowe

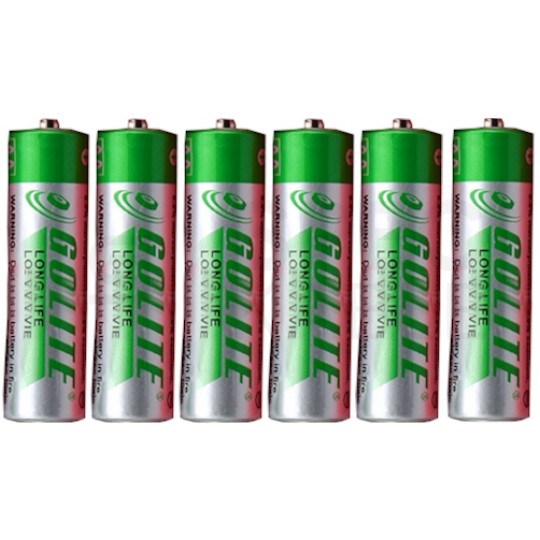

• 6x Bateria alkaliczna AA 1,5V
• 1x Instrukcja obsługi
• 1x Etui

Wytrzymałość

Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Zgodnie z normą IEC 61010-1 prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V.

Wyświetlacz LCD

Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - w miejscach, gdzie brakuje odpowiedniego oświetlenia.

Obudowa:

Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.

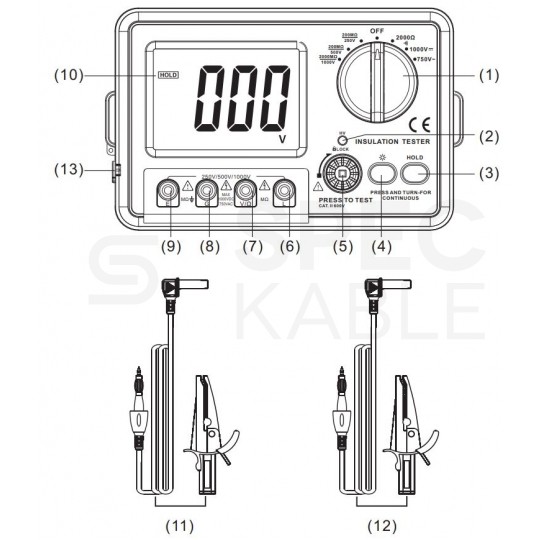

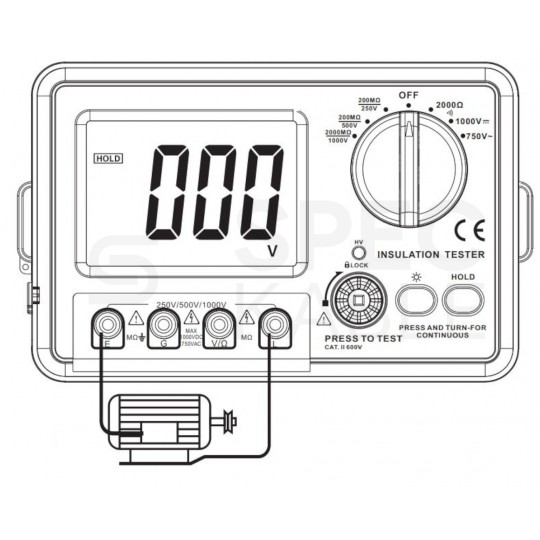

Budowa miernika:

1. Przełącznik zasilania/przełącznik funkcji: włączanie/wyłączanie zasilania i wybór funkcji. Aby oszczędzać energię, ustaw przełącznik w pozycji „OFF” gdy urządzenie nie jest używane.
2. Wskaźnik wysokiego napięcia (LED)
3. Przycisk HOLD: zatrzymanie bieżącego odczytu danych
4. Przycisk włącz/wyłącz podświetlenie.
5. Przycisk TEST
6. Gniazdo L
7. Gniazdo V/Ω
8. G: gniazdo końcówki zabezpieczającej
9. Gniazdo E
10. Ekran wyświetlacza LCD
11. Czarny przewód testowy z zaciskiem krokodylkowym
12. Czerwony przewód testowy z zaciskiem krokodylkowym

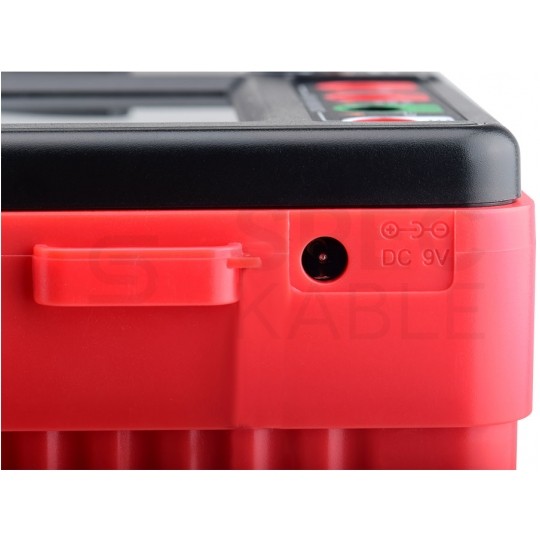

13. Gniazdo zasilacza DC 9V

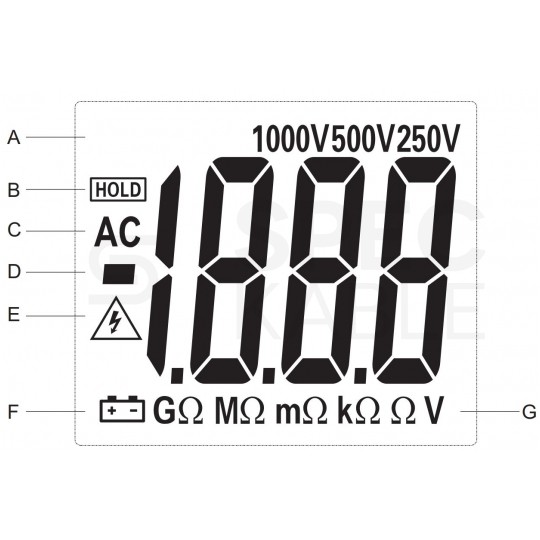

Wyświetlacz:

• A: Zakres pomiaru napięcia
• B: Przechowywanie danych
• C: Napięcie AC
• D: Zmierzona wartość
• E: Wskaźnik wysokiego napięcia
• F: Wskaźnik niskiego poziomu baterii
• G: Jednostka napięcia/rezystancji

Dane techniczne:

Tester rezystancji izolacji:

• Napięcie znamionowe: 250V / 500V / 1000V
• Dokładność: ±10%

Zakres testowy

250V

• R=250kΩ 1mA
• Rezystancja izolacji: 1MΩ~200MΩ
• Dokładność: ±10%

500V

• R=500kΩ 1mA
• Rezystancja izolacji: 1MΩ~200MΩ
• Dokładność: ±10%

1000V

• R=1MΩ
• Rezystancja izolacji: 1MΩ~2000MΩ
• Dokładność: ±10%

Charakterystyka:

• Prąd zwarcia: <1.8mA
• Mediana oporu: 250/500V: 100MΩ
• Odporność: Ω~2KΩ, <50Ω nastąpi dźwięk alarmowy; Prąd testowy: 1mA, Dokładność +(0.8%±6)
• Pomiar napięcia stałego: 0V~1000V; Dokładność +(0.5% ±6)
• Pomiar napięcia przemiennego: 0V~750V; Dokładnośc +(1% ±6)

O marce Benetech

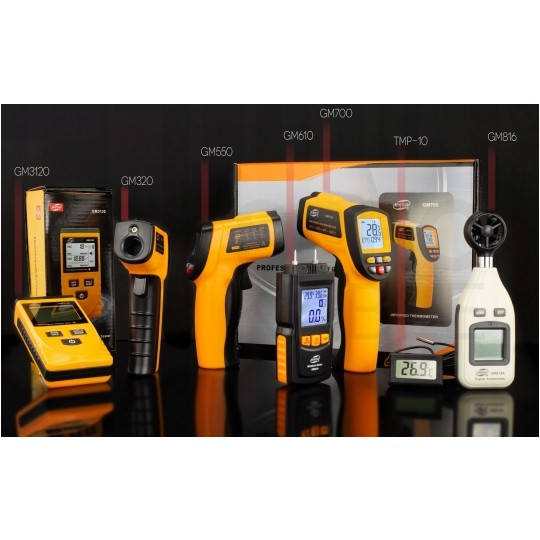

Marka Benetech to producent profesjonalnych urządzeń pomiarowych, zatrudniający najlepszych specjalistów przemysłowych. Przedsiębiorstwo wykorzystuje najnowsze technologie produkcyjne, aby dostarczyć na rynek mechanizmy i narzędzia, które w sposób znaczący ułatwiają codzienną pracę i życie. W katalogu marki Benetech znajdują się między innymi kamery termowizyjne, mierniki wiatru, termometry laserowe, testery izolacji wysokiego napięcia, mierniki drgań, mierniki grubości lakieru, pirometry, a także aparatura pomiarowa, która mierzy takie parametry jak wilgotność, temperatura i wiele innych.

Produkty Benetech znane są na całym świecie – korzystają z nich zarówno użytkownicy indywidualni, jak i firmy przemysłowe oraz techniczne. Uznanie na rynku zdobyły przede wszystkim ze względu na sposób wykonania. Firma korzysta ze ścisłego i kompleksowego systemu kontroli jakości, dzięki któremu oferowane produkty są w stanie spełnić nawet najwyższe wymagania.
