Miernik do pomiaru rezystancji izolacji tester cyfrowy LCD do instalacji elektrycznych GT5307B BENETECH

Prezentowany miernik jest zaprojektowany w oparciu o inteligentny mikroprocesor, dzięki czemu posiada wysoką dokładność, niezawodność i jest wygodny w obsłudze. Przeznaczony jest do testowania rezystancji izolacji pomiędzy elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak:

• izolacje przewodów
• osłony lub korpusy urządzeń
• elektronarzędzi
• skrzynki rozdzielcze

w celu sprawdzenia, czy zostały spełnione warunki zgodnie z wymaganiami elektrycznymi. Prezentowany miernik to doskonały wybór dla techników zajmujących się naprawą i utrzymaniem różnorodnych urządzeń oraz instalacji elektrycznych.

Najważniejsze funkcje:

• Pomiar rezystancji izolacji
• Wykrywanie na żywo testowanej rezystancji
• Zabezpieczenie przed zwarciem mierzonej rezystancji
• Automatyczna identyfikacja AC i DC
• Zablokowane danych pomiarowych
• Indeks polaryzacji
• Test współczynnika absorpcji
• Automatyczne rozładowanie
• Przypomnienie o niskim stanie baterii
• Duży cyfrowy wyświetlacz LCD
• Zewnętrzny zasilacz prądu stałego DC9V 1,5A
• Alarm przekroczenia limitu
• Czerwona lampka alarmowa, alarm dźwiękowy.
• Alarm wysokiego napięcia
• Wyświetlacz napięcia testowego

Specyfikacja:

• Producent: Benetech
• Symbol: GT5307B
• Typ: Miernik rezystancji izolacji
• Wyświetlacz: duży ekran LCD (do 500 znaków)
• Wskaźnik przeciążenia: "Hi" wyświetlane na obszarze pomiaru rezystancji izolacji
• Automatyczny zakres pomiarowy: Wyższy zakres: 500 znaków; Niższy zakres: 1 znak (tylko w zakresie rezystancji izolacji)
• Czas próbkowania: 2 razy / sekundę
• Dopuszczalna wysokość: ≤ 2000m (do użytku wewnętrznego)
• Warunki użytkowania: temperatura: 0 ~ 40°C; wilgotność: ≤ 85%
• Warunki przechowywania: temperatura: -20 ~ 60°C; wilgotność: ≤ 90%
• Ochrona przed przeciążeniem: Rezystancja izolacji: 1200V AC / 10s; Napięcie: 720V AC / 10s
• Napięcie wytrzymywane: 6000V AC (50 / 60Hz) / 5 sekund (pomiędzy obwodem elektrycznym a elementami miernika)
• Rezystancja izolacji: ≥ 1000MΩ / 1000V DC (pomiędzy obwodem elektrycznym a elementami miernika)

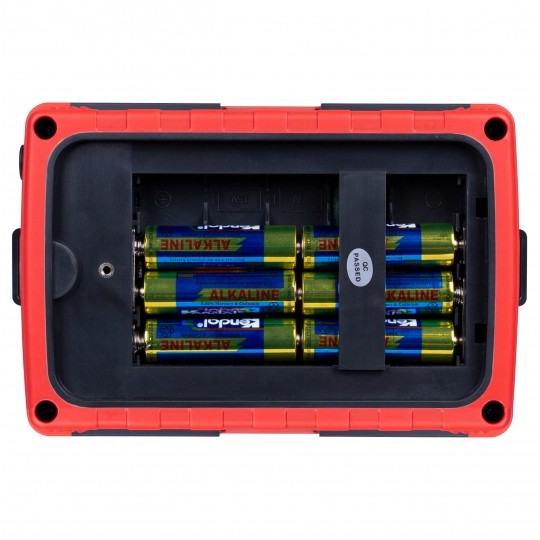

• Zasilanie: 9V DC -> 6x bateria AA 1,5V
• Pobór prądu: ok. 1,5A (max) normalnie utrzymywany na poziomie 50mA
• Czas pracy baterii: ok. 12h
• Wymiary: 176 x 110 x 77 mm
• Waga: 988g (komplet w etui)

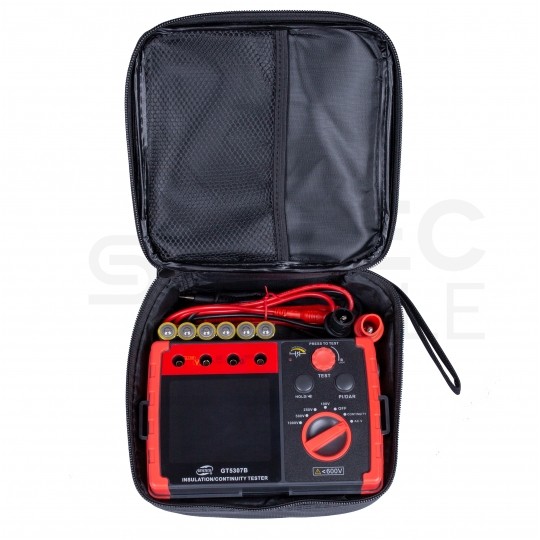

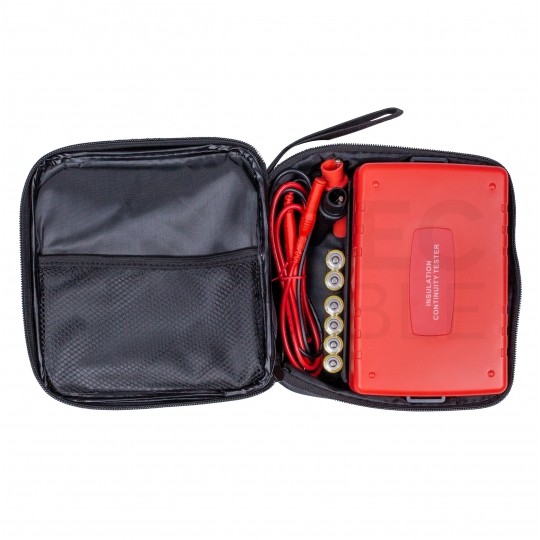

W zestawie:

• 1x Miernik rezystancji izolacji wysokich napięć GT5307B

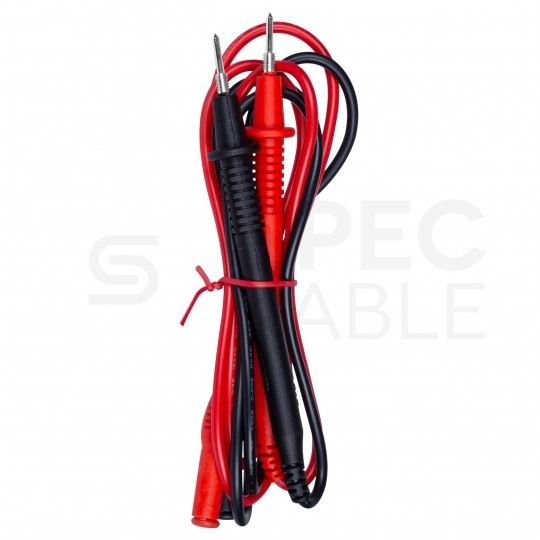

• 1x Czarny przewód testowy
• 1x Czerwony przewód testowy
• 6x Bateria alkaliczna LR14 1,5V
• 1x Instrukcja obsługi

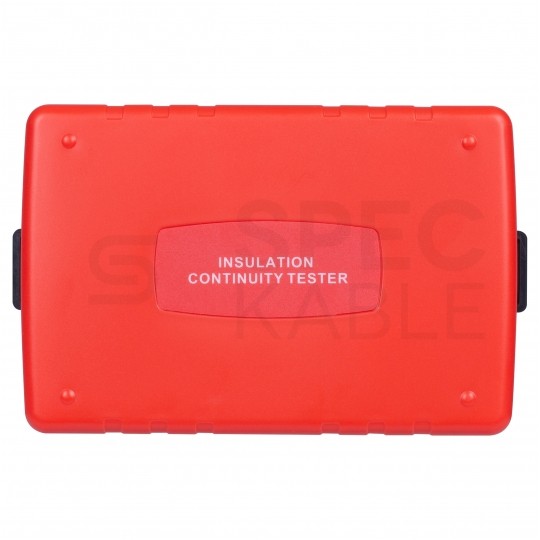

• 1x Etui
• Opakowanie: karton
• 2x Zacisk krokodylkowy

Wytrzymałość

Miernik firmy Benetech został szczegółowo sprawdzony pod kątem maksymalnego przepięcia, jakie jest w stanie wytrzymać urządzenie. Zgodnie z normą IEC 61010-1 prezentowany miernik gwarantuje odporność w kategorii pomiarowej III do 600V.

Wyświetlacz LCD

Duży, czytelny wyświetlacz LCD znacznie ułatwia pracę w trudnych warunkach - w miejscach, gdzie brakuje odpowiedniego oświetlenia.

Obudowa:

Mocna, solidna obudowa wykonana z tworzywa sztucznego, która jest odporna na uderzenia doskonale chroni urządzenie przed uszkodzeniami mechanicznymi w czasie pracy.

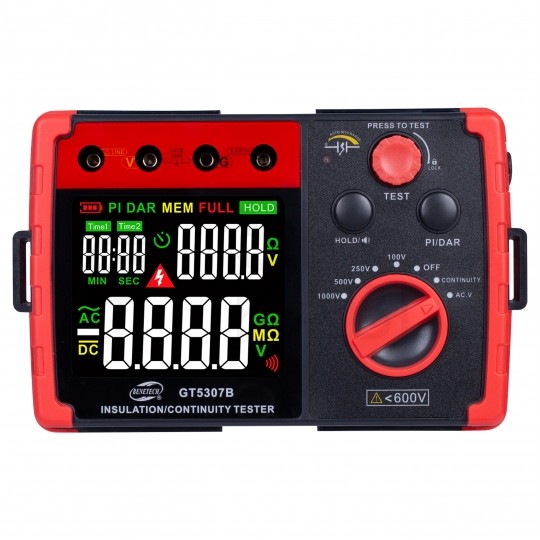

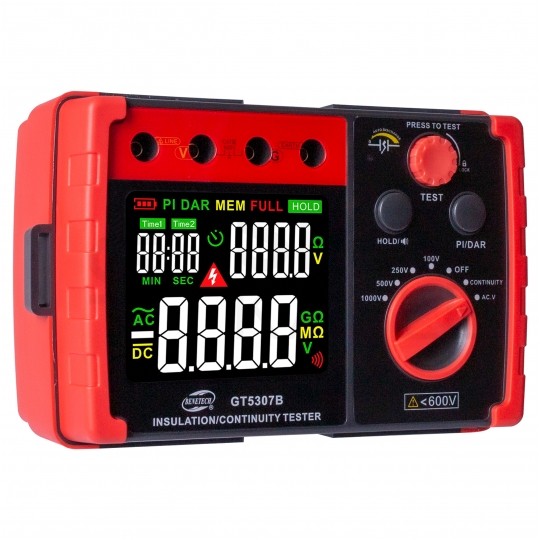

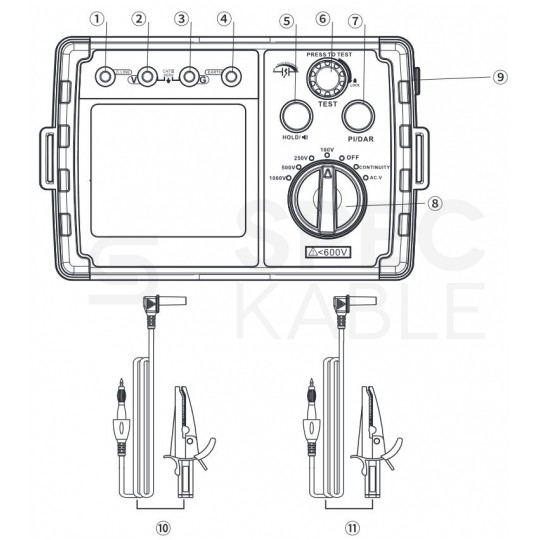

Budowa miernika:

1. Wejście LINE
2. Wejście V
3. Wejście G
4. Wejście EARTH
5. Funkcja HOLD / przycisk przełącznika dźwięku
6. Przycisk testowy
7. Przycisk PI/DAR
8. Przełącznik funkcyjny
9. Port DC do zasilania zewnętrznego
10. Czarny przewód pomiarowy z krokodylkiem
11. Czerwony przewód pomiarowy z krokodylkiem

Wyświetlacz:

• A: Moc baterii
• B: Pomiar indeksu polaryzacji
• C: Pomiar współczynnika absorpcji
• D: Blokada czytania
• E: Jednostka oporu
• F: Jednostka napięcia
• G: Wartość rezystancji lub napięcia
• H/I: Jednostka rezystancji
• J: Jednostka napięcia
• K: Ikona sygnału dźwiękowego
• L: Wartość rezystancji lub napięcia
• M: Ikona ostrzegawcza
• N: Napięcie prądu stałego
• O: Napięcie prądu przemiennego
• P: Ikona sekund
• Q: Ikona minut
• R: Wartość czasu
• S: Ikona czasu

Dane techniczne:

Tester rezystancji izolacji:

• Napięcie znamionowe: 100V / 250V / 500V / 1000V
• Prąd zwarcia: ok. 2mA
• Dokładność: ±5%ww ± 3cyfr

Zakres pomiaru

100V

• 0.0~1.5GΩ

250V

• 0.0~5,5GΩ

500V

• 0.0~5.5GΩ

1000V

• 0.0~5.5GΩ

Napięcie w obwodzie otwartym

• DC 100V: +20%, -0%
• DC 250V: +20% -0%
• DC 500V: +20% -0%
• DC 1000V: +20% -0%

Prąd znamionowy

• 100V: Ładowanie 0,1MΩ; 0,5mA~0,55mA
• 250V: Ładowanie 0,25MΩ; 1mA~1,2mA
• 500V: Ładowanie 0,5MΩ; 1mA~1,2mA
• 1000V: Ładowanie 1,0MΩ; 1mA~1,2mA
