Kabel światłowodowy U­DQ(ZN)BH 4 włókna SM 9/125 G.652.D uniwersalny czarny ZTT

Uniwersalne kable światłowodowe ZTT Light to dielektryczne przewody o jednotubowej konstrukcji przeznaczone do instalacji wewnętrznych oraz w kanalizacji teletechnicznych. Wzmocnione zostały dwoma prętami FRP (Fiber Reinforced Polymer) zatopionymi w warstwie zewnętrznej. Zastosowane zostały jednomodowe włókna typu G.652D charakteryzujące się obniżonym „pikiem wodnym” (Zero Water Peak).

Włókna znajdują się w centralnej tubie wypełnionej żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami. Powłoka zewnętrzna wykonana została z polietylenu HDPE (kolor czarny) o dużej gęstości, odpornego na czynniki chemiczne występujące w kanalizacji, na promieniowanie UV oraz niskie i wysokie temperatury (od -40°C do 70°C). Średnica zewnętrzna przewodów mieści się w zakresie 4.5-5.2 mm, a maksymalne naprężenie instalacyjne to 700N. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowany został podwójny ripcord.

Dane techniczne:

• Producent: ZTT
• Indeks: Z-DT-UT.04J-L
• Typ włókna: jednomodowy
• Rodzaj włókna: G.652D
• Ilość włókien: 4
• Średnica przewodu: 4,5 mm
• Średnica tuby: 1,7 mm
• Średnica pręta FRP: 0,58 mm
• Waga: 21 kg/km
• Wytrzymałość na rozciąganie (IEC 60794-1-2-E1): 700 N
• Wytrzymałość na zgniatanie (IEC 60794-1-2-E3): 800N / 100mm
• Wytrzymałość na skręcanie (IEC 60794-1-2-E7): 100 (5 cykli, +/-180°) N
• Minimalny promień gięcia (IEC 60794-1-2-E6): 45 mm
• Temperatura pracy (IEC 60794-1-2-F1): -40 ~ +70 [°C]
• Temperatura instalacji (IEC 60794-1-2-F1): -30 ~ +60 [°C]

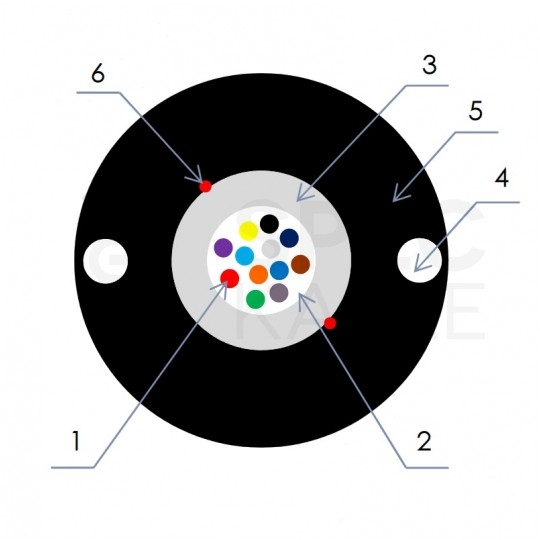

Budowa przewodu:

1. Włókna światłowodowe
2. Żel hydrofobowy
3. Centralna tuba
4. Pręt FRP (x2)
5. Powłoka zewnętrzna HDPE (czarna)
6. Ripcord (x2)

Zastosowanie:

• Instalacje wewnętrzne
• Kanalizacja teletechniczna
