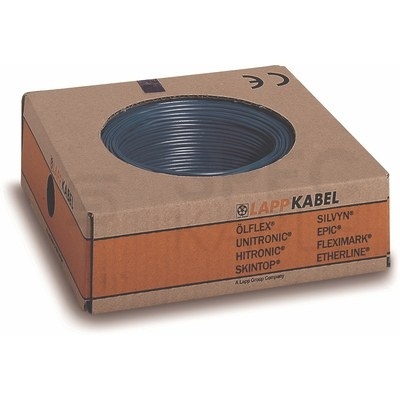

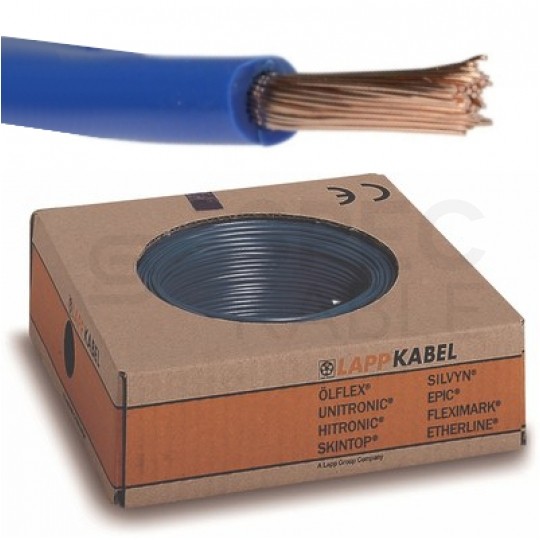

Przewód X07V-K 0,75mm 750V niebieski LappKabel

Lapp Kabel® WIELOSTANDARDOWY SC 2.1, kabel elektroenergetyczny i sterowniczy, PVC, jednożyłowy do okablowania w terenie, UL MTW VW-1, zgodny z UL AWM 1015 600 V, CSA TEW FT1, HAR H07V-K

Do stosowania na wielu rynkach:

• USA: Zatwierdzona aprobata UL (MTW),
• Kanada: CSA (TEW),
• Europa: H07V-K (w zależności od przekroju), cynowane żyły miedziane

Specyfikacja:

• Numer katalogowy: 4160202
• Kolor żyły: niebieski
• Przekrój żyły [mm²]: 0.75
• Średnica zewnętrzna [mm]: 2,9
• Indeks miedzi [kg/km]: 7,2
• Waga [kg/km]: 14

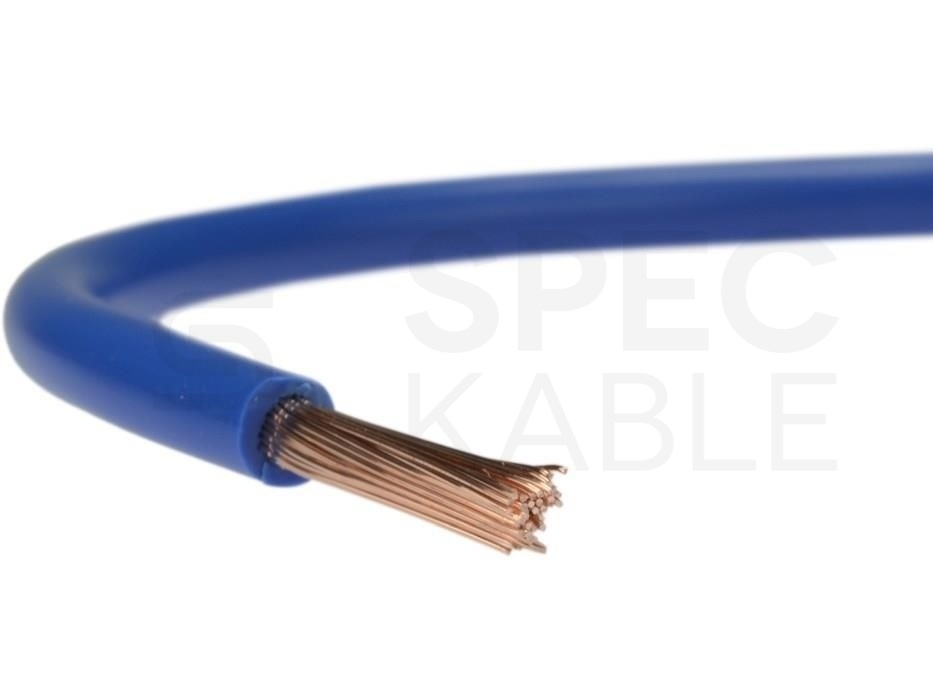

Budowa produktu:

• Linka z cienkich drucików z miedzi cynowanej
• Izolacja żyły na bazie specjalnego PVC

Dane techniczne:

• Klasyfikacja ETIM 5: ETIM 5.0 Class-ID: EC000993, Opis klasy ETIM 5.0: Przewód z żyłą pojedynczą
• Klasyfikacja ETIM 6: ETIM 6.0 Class-ID: EC000993ETIM 6.0 Class-Description: przewód instalacyjny jednożyłowy
• Budowa żyły: Z cienkich drucików zgodnie z VDE 0295 klasa 5/IEC 60228, klasa 5
• Minimalny promień gięcia: OD ≤ 8 mm: 4 x OD*/2 x OD**;8 < OD ≤ 12 mm: 5 x OD*/3 xOD**;OD > 12 mm: 6 x OD*/4 x OD**
• Napięcie nominalne: HAR / IEC: U0/U: 450/750 V; UL (AWM): U: 600 V;UL (MTW): U: 600 V; CSA (TEW): U: 600 V
• Zakres temperatury: Wersja nieruchoma: HAR / IEC: -40°C do +70°C; UL (AWM): do +105°C; UL (MTW): do +90°C; CSA (TEW): do +105°C

Korzyści:

• Wykorzystywany na najważniejszych globalnych rynkach
• Redukcja wydatków na dokumentację techniczną
• Łatwiejsze składowanie, wzrost oszczędności w procesie produkcji
• Współpracuje z końcówkami izolowanymi XL

Zakres zastosowania:

• Okablowanie fabryczne
• Instalacje w korytach, kanałach
• Wewnętrzne okablowanie urządzeń
• Okablowanie szaf rozdzielczych
• Pojedyncze żyły izolowane w kolorze zielonym ≥ 4 AWG mogą być używane jako EGC (Equipment Grounding Conductor) wkorytkach kablowych zgodnie z NFPA 70 (NEC)

Cechy produktu:

• Samogasnący zgodnie z IEC 60332-1-2
• Samogasnący według UL VW1 / CSA FT1
• Olejoodporność

Normy i aprobaty

Przewody wielostandardowe mają nominalne przekroje żył podane w mm² lub w AWG/kcmil. Przekrój główny znajduje się w poniższej tabeli, odpowiadający mu przekrój w drugim systemie można znaleźć w załączniku T16. Przekrój żyły w drugim systemie jest zazwyczaj większy od podanej poniżej wartości nominalnej. Świadectwa typu przewodów: H07V-K wg EN 50525-2-31; UL AWM Style 1015 (UL standard UL 758, nr pliku U.I. Lapp GmbH UL AWM: E63634), (UL) MTW (UL standard UL 1063, nr pliku U.I. Lapp GmbH (UL) MTW: E198296); CSA TEW (CSA standard CSA C22.2 nr 127, klasa CSA 5835-01)
