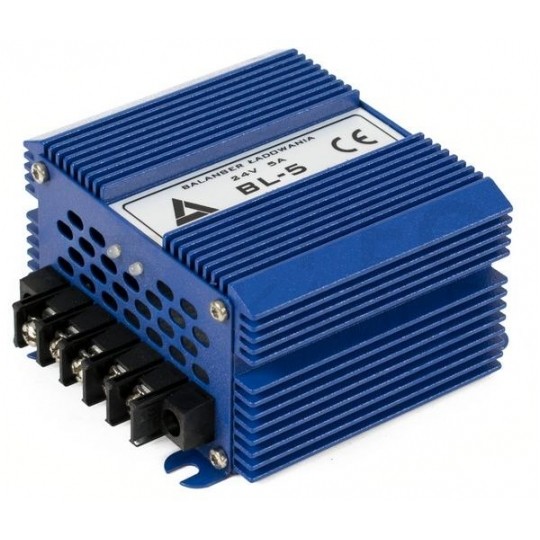

Balanser ładowania akumulatorów BL-5 24V AZO

Balanser ładowania, zwany również potocznie wyrównywaczem napięć to urządzenie służące do utrzymywania na tym samym poziomie napięć akumulatorów 12 V połączonych ze sobą w układzie szeregowym.

Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów. Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 12V połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.

Charakterystyka pracy:

• Urządzenie pracuje w całym zakresie dopuszczalnych dla akumulatora napięć, zawsze starając się utrzymać równe wartości napięcia na nich
• W całym zakresie napięć oraz zarówno podczas ładowania jak i rozładowywania akumulatorów balanser kompensuje różnicę w pojemności akumulatorów tak by proces ładowania i rozładowania odbywał się optymalnie
• Przy dużych różnicach naładowania akumulatorów w każdych warunkach gwarantuje transfer energii z akumulatora bardziej naładowanego do mniej naładowanego tak by napięcia na nich były równe
• Dzięki dużej wydajności prądowej doskonale nadaje się zarówno do akumulatorów o pojemnościach do 100 Ah - wersja BL 5 (kompensuje prąd ładowania i rozładowania do 5A) oraz powyżej 100Ah wersja BL 10 (kompensuje do 10A)

W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:

• 36V - 3 akumulatory i 2 balansery
• 48V - 4 akumulatory i 3 balansery

Specyfikacja:

• napięcie zasilania: 15V ÷ 30V
• zakres napięć balansowanych: 18V ÷ 30V
• maksymalny prąd balansujący: 5A
• zalecana pojemność akumulatora: 20Ah ÷ 100Ah
• zabezpieczenie przeciążeniowe: 11A
• bezpiecznik: 15A
• zabezpieczenie termiczne: 70 St. C
• pobór prądu bez obciążenia: 13mA
• zakłócenia na wyjściu: poniżej 50mV
• zakłócenia na wejściu: poniżej 50mV
• zakres temperatury pracy: -25 do 50 St.C
• obciążalność złącza alarm: 2A
• sprawność: 92%
• chłodzenie: pasywne
• wyprowadzenia: 5x złącze śrubowe M4
• obudowa: aluminiowa
• stopień ochrony: IP21
• wymiary (dł. x sz. x wys.): 110x95x55 mm
• waga: 400g
