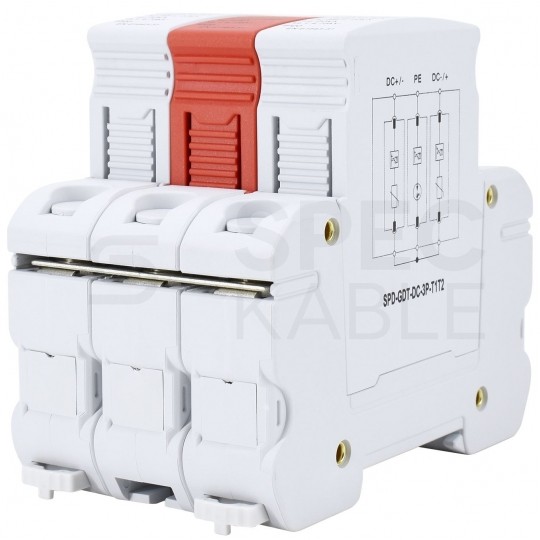

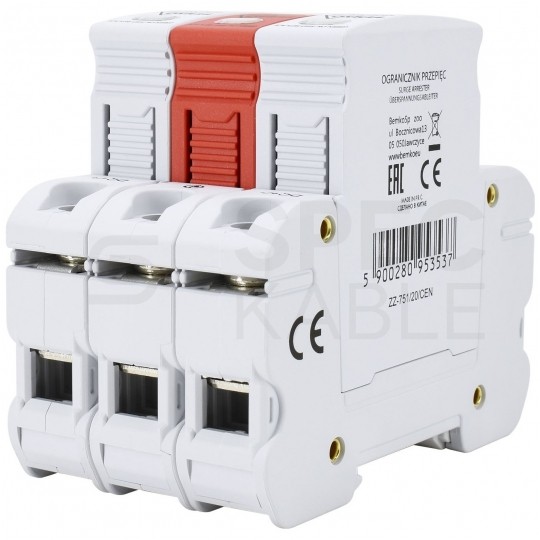

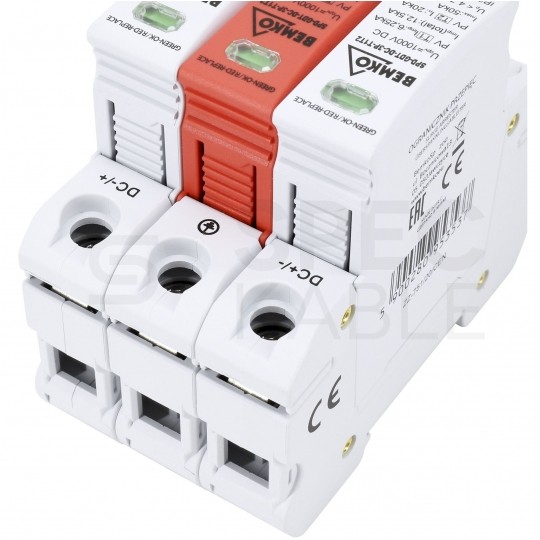

Ogranicznik przepięć SPD DC 1000V C (Typ 2) 3P 20kA/40kA fotowoltaiczny warystorowo-iskiernikowy VCX MOV+GDT+MOV

Ogranicznik przepięć 3-faz 3P klasy T2 dedykowany do ochrony instalacji fotowoltaicznych. Wyposażony jest w wizualny wskaźnik działania (zielony – ochrona,  czerwony – brak ochrony). Chroni od przepięć powstałych w wyniku wyładowań pośrednich oraz procesów łączeniowych – ograniczniki typu 2 (dawniej klasa C). Posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane)



Czym jest iskiernik gazowy?



Jest to urządzenie zabezpieczające linie przesyłowe sygnałów przed wpływem prądu piorunowego. Zazwyczaj iskiernik gazowy składa się z dwóch jednakowych elektrod położonych blisko siebie. Elektrody mogą być pokryte materiałem przyspieszającym emisję elektronów.



Zastosowanie:



Znajdujący się w ofercie ogranicznik przepięć został zaprojektowany do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.



Zabezpieczona całość za pomocą warystorów gdzie ich największą zaletą jest duża szybkość działania. Potrafią one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii. Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.



Opis techniczny:



• Graniczny prąd wyładowczy (8/20us): Imax: 40kA
• Liczba modułów: 3
• Napięcie pracy trwałej: Ucpv: 1000V DC
• Napięciowy poziom ochrony: Up: <4kV
• Temperatura pracy: -40°C / 70°C
• Typ: T2 (C)
• Marka: Bemko

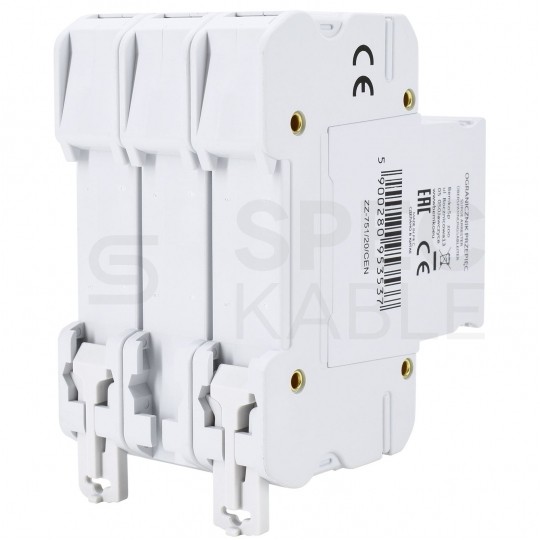

• Sposób montażu: Szyna montażowa DIN 35 mm
• Ogranicznik: Warystorowo - iskiernikowy
• Klasa szczelności: IP20
• Gwarancja: 36 miesięcy
• Temperatura pracy: -40°C / 70°C
• Znamionowy prąd wyładowczy: 20kA
• Max. prąd wyładowczy: 40kA
• Pojemność zacisków: 35mm2
• Zaciski ze stali ocynkowanej
• Możliwość połączenia za pomocą szyn grzebieniowych
• Wymienne wkładki



Wymiary:



• Długość: 54mm
• Szerokość: 90mm
• Wysokość: 66mm



Typy/klasy ograniczników przepięć:



Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).



Ogranicznik typu 1, czyli dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.



Ogranicznik typu 2, czyli dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.



Ochronnik typu 3, czyli dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.



Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.



O producencie:



BEMKO to polskie przedsiębiorstwo z branży technicznej o ugruntowanej pozycji na rynku. Spółka z roku na rok notuje systematyczny wzrost udziału w produkcji sprzętu oświetleniowego i elektrotechnicznego w kraju i za granicą. BEMKO specjalizuje się przede wszystkim w produkcji akcesoriów oświetleniowych (czujniki, sterowniki, oprawy, LED) oraz aparatury zabezpieczającej (wyłączniki, rozłączniki, ograniczniki, liczniki, wskaźniki, programatory, kontrolki).
