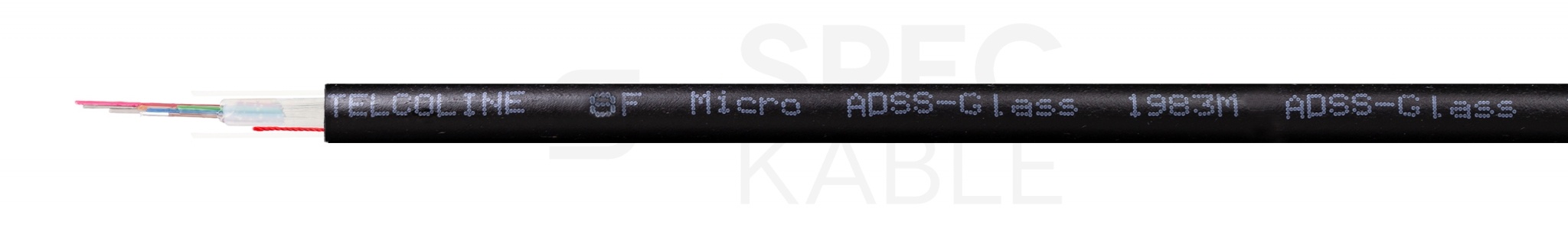

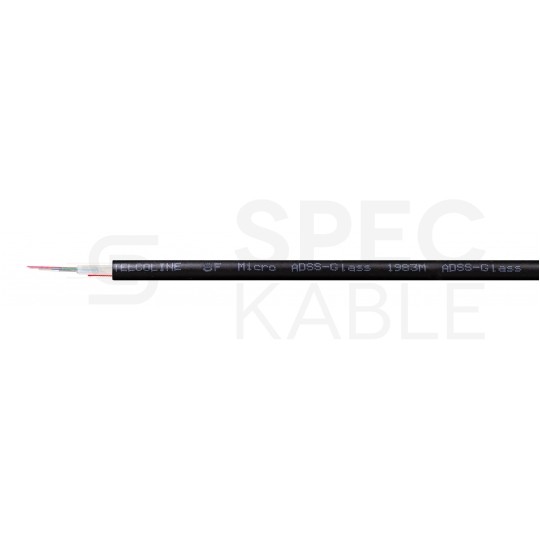

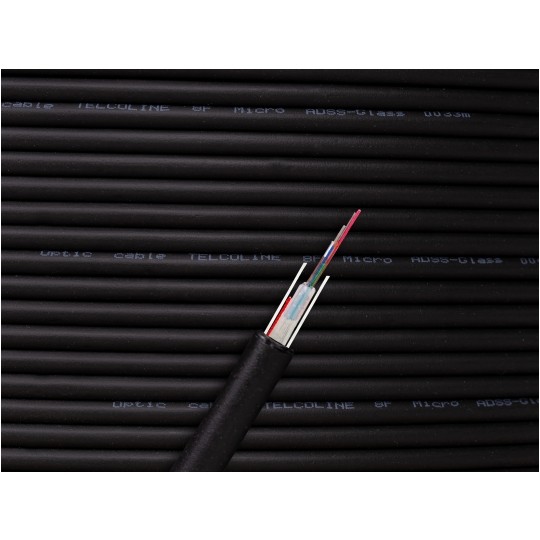

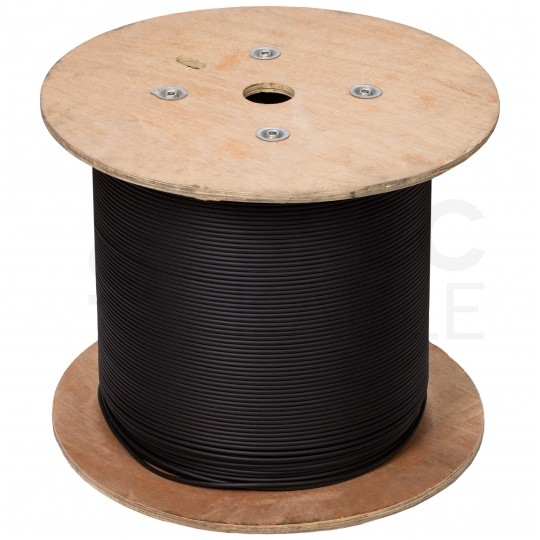

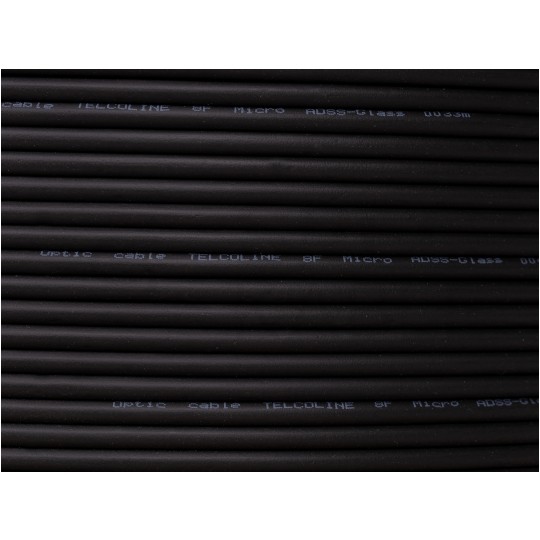

Kabel światłowodowy U­DQ(ZN)BH 8 włókien SM 9/125 G.652.D uniwersalny czarny ZTT

Uniwersalne kable światłowodowe ZTT Light to dielektryczne przewody o jednotubowej konstrukcji przeznaczone do instalacji wewnętrznych oraz w kanalizacji teletechnicznych. Wzmocnione zostały dwoma prętami FRP (Fiber Reinforced Polymer) o średnicy 0.58mm  zatopionymi w warstwie zewnętrznej. Zastosowane zostały jednomodowe  włókna typu G.652D charakteryzujące się obniżonym „pikiem wodnym” (Zero Water Peak).

Zastosowanie:

• Do instalacji wewnętrznych
• Kanalizacja teletechniczna

Specyfikacja:

• Typ włókien: G.652D
• Ilość włókien: 8
• Ilość tub: 1
• Średnica tuby: 1.7 mm
• Średnica zewnętrzna: 4.5 mm
• Średnica pręta FRP: 0.58 mm
• Minimalny promień gięcia: 45 mm
• Maksymalna siła naciągu: 700 N
• Wytrzymałość naciku na 10cm : 800 N
• Wytrzymałość na skręcanie: 100 N (5 cykli, +/-180°)
• Waga: 21 kg/km
• Powłoka zewnętrzna: HDPE - czarny
• Zakres temperaturowy pracy: -40°C - +70°C
• Zakres temperaturowy instalacji: -30°C - +60°C

Opis kabla:

Włókna znajdują się w centralnej tubie wypełnionej żelem hydrofobowym zabezpieczającym je przed wilgocią i wibracjami. Powłoka zewnętrzna wykonana została z polietylenu HDPE (kolor czarny) o dużej gęstości, odpornego na czynniki chemiczne występujące w kanalizacji, na promieniowanie UV oraz niskie i wysokie temperatury (od   -40°C do 70°C). Średnica zewnętrzna przewodów to 4,5 mm, a maksymalne naprężenie instalacyjne to 700N. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowany został ripcord.

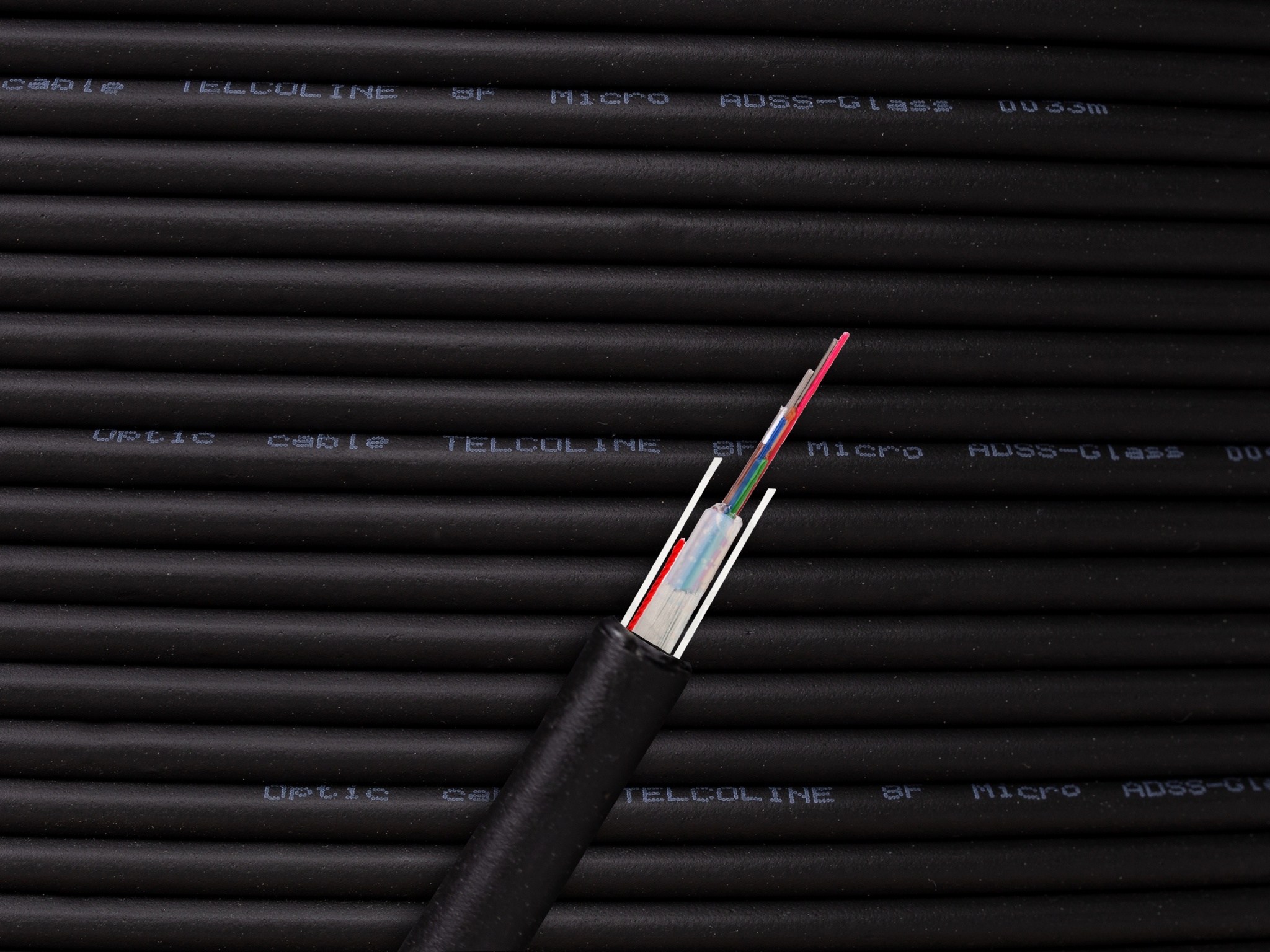

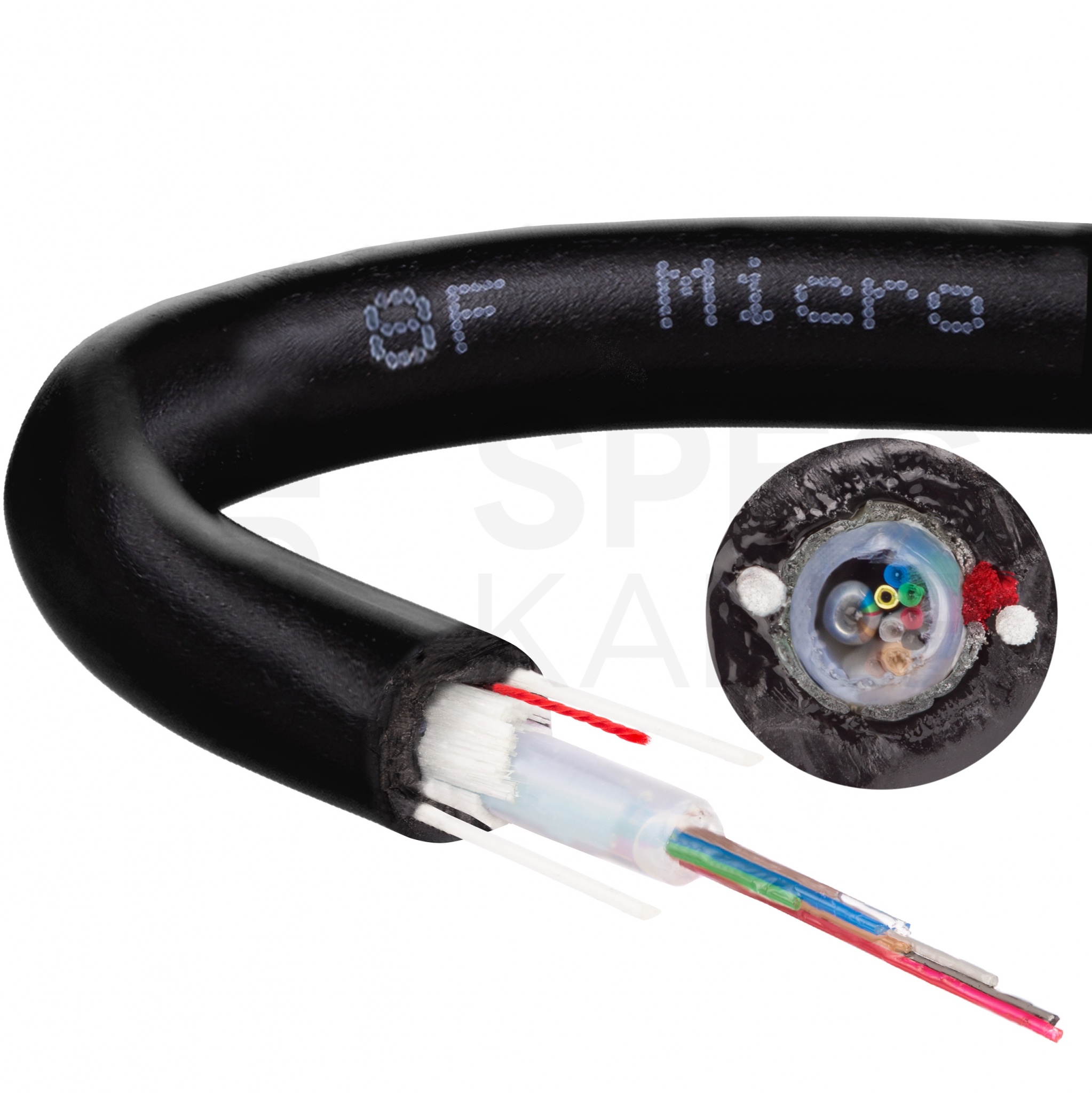

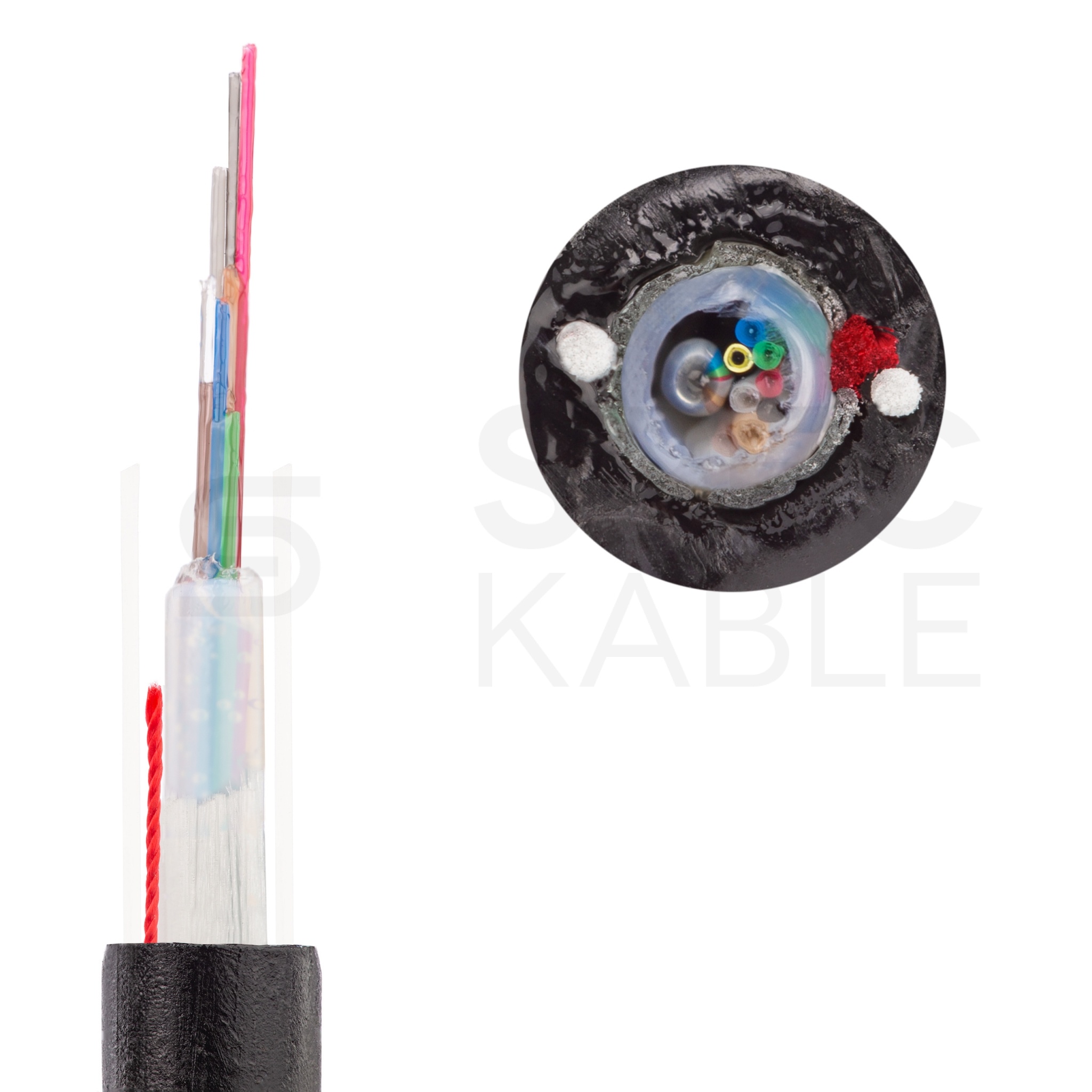

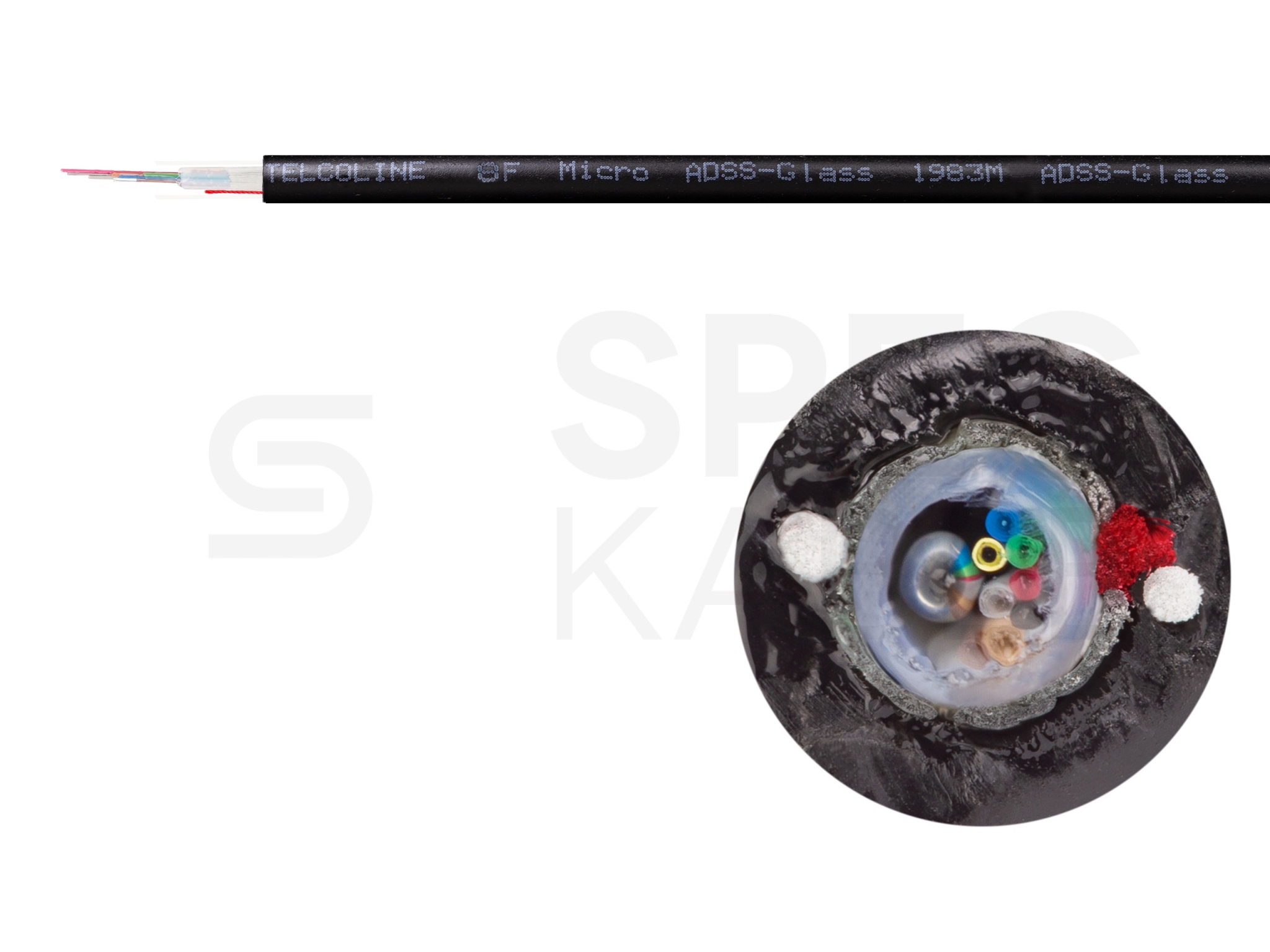

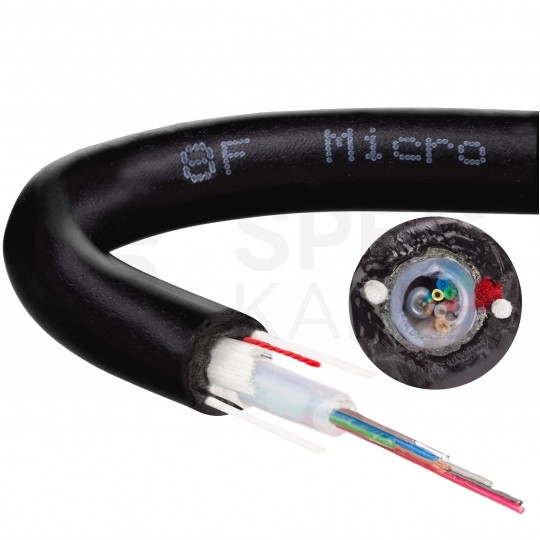

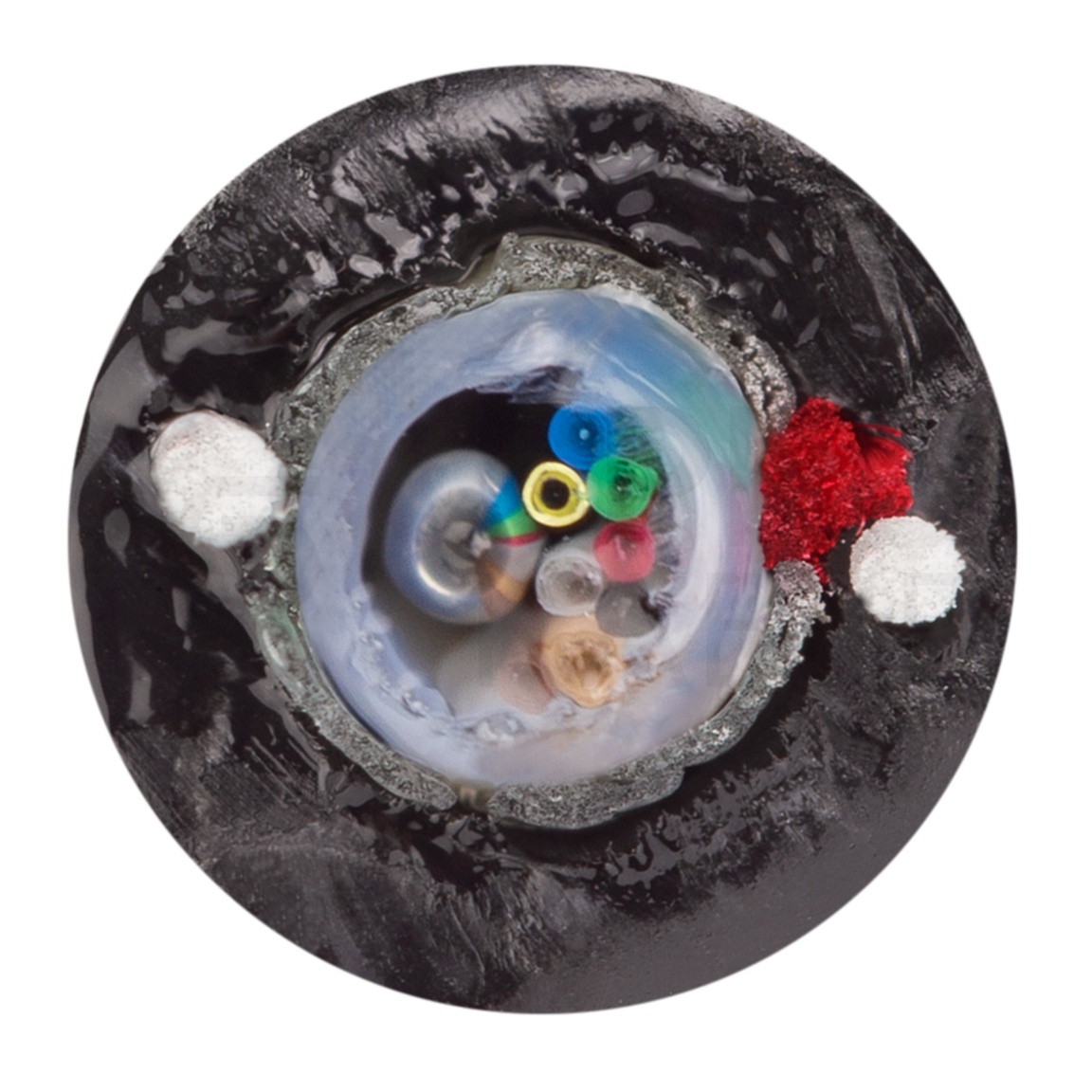

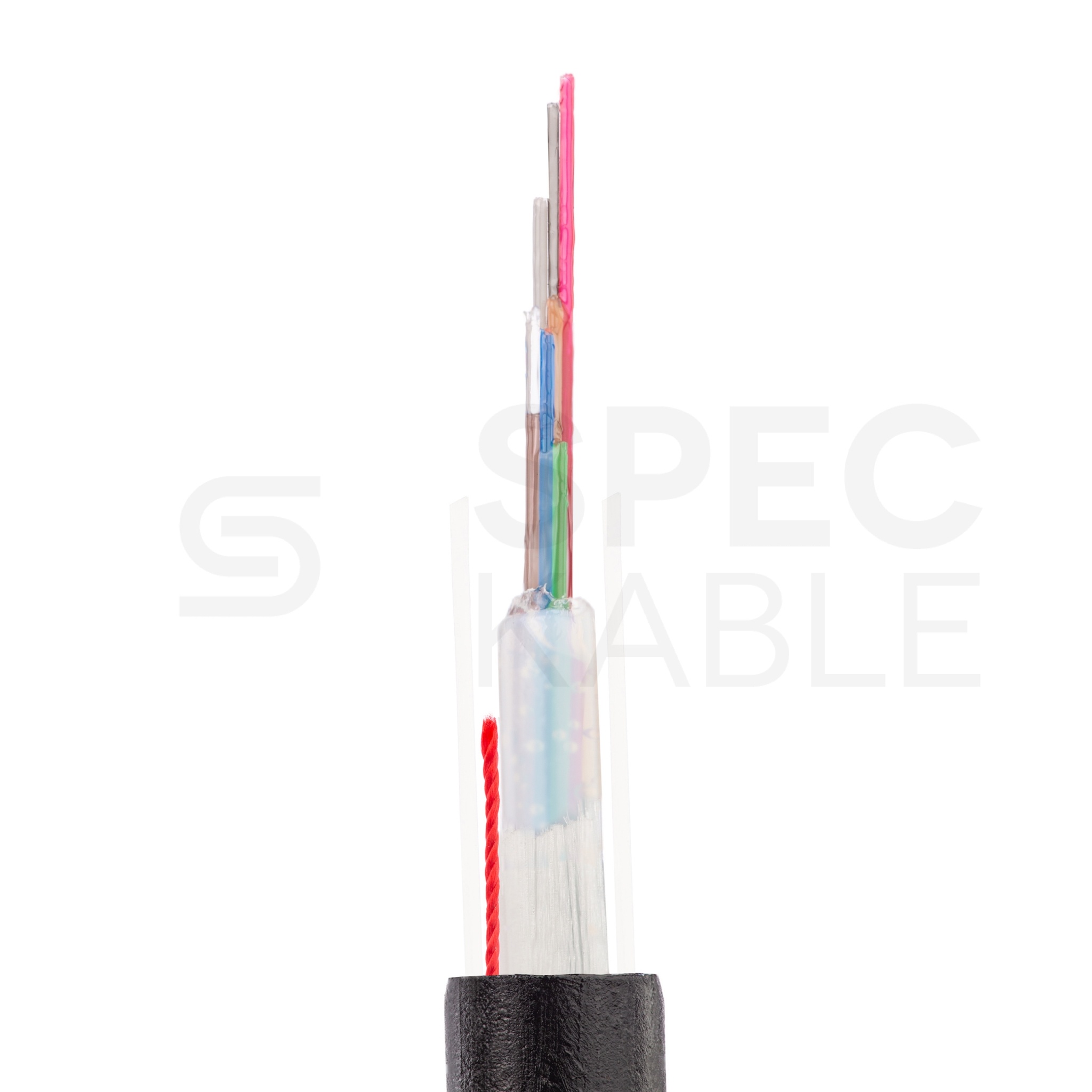

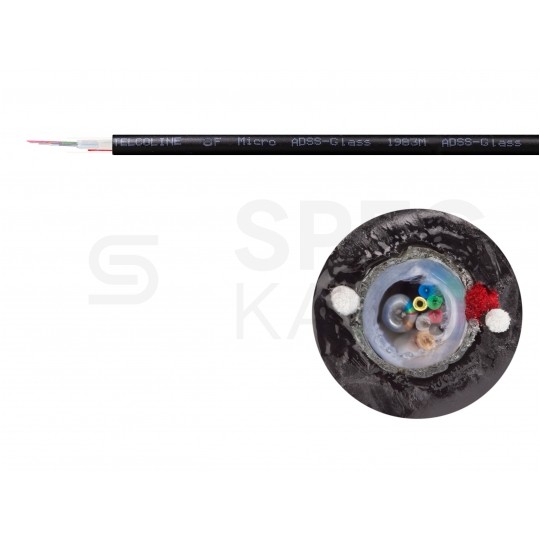

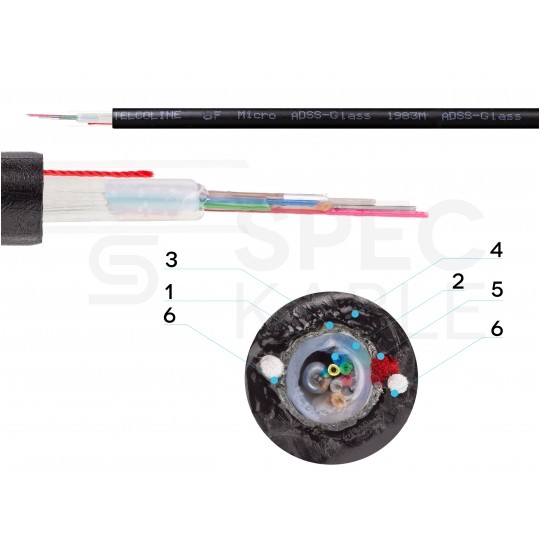

Budowa przewodu:

1. Włókna światłowodowe z żelem hydrofobowym
2. Centralna tuba
3. Włókna szklane
4. Powłoka zewnętrzna z polietylenu HDPE (czarna)
5. Ripcord
6. Pręt FRP (x2)

Identyfikacja kolorów włókien światłowodowych:

1. niebieski
2. pomarańczowy
3. zielony
4. brązowy
5. szary
6. biały
7. czerwony
8. czarny
9. żółty
10. fioletowy
11. różowy
12. błękitny
