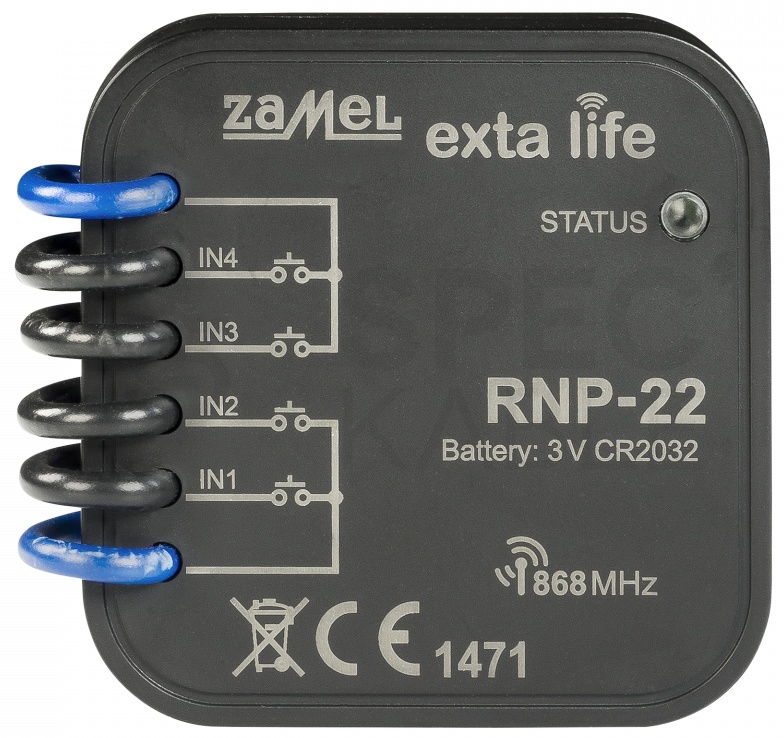

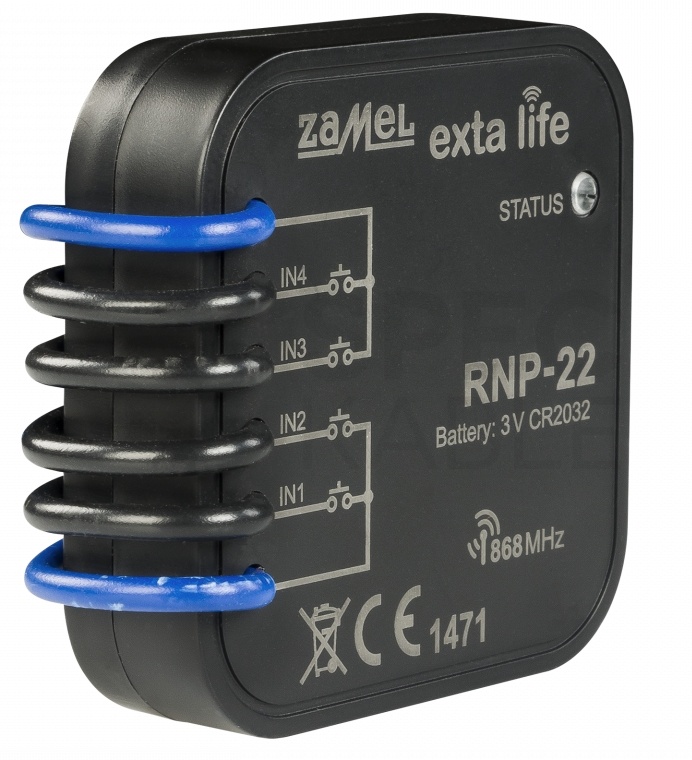

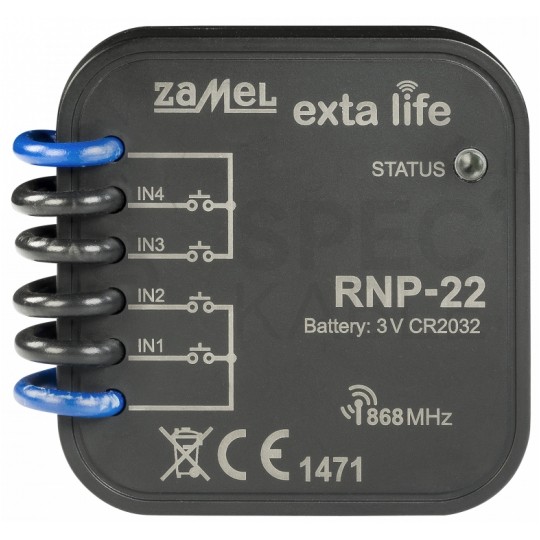

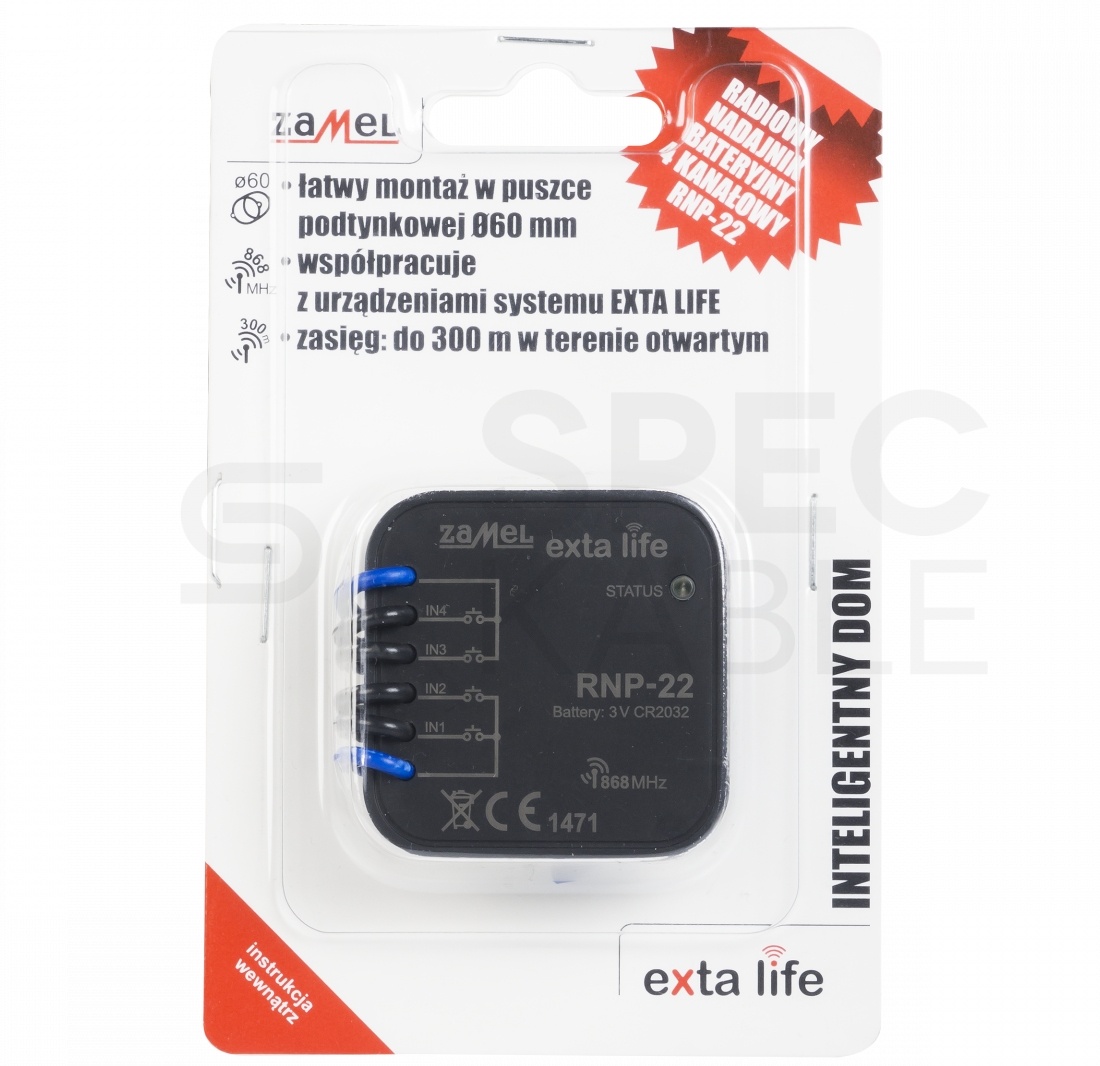

Radiowy nadajnik dopuszkowy 4 kanałowy bateryjny EXTA LIFE ZAMEL

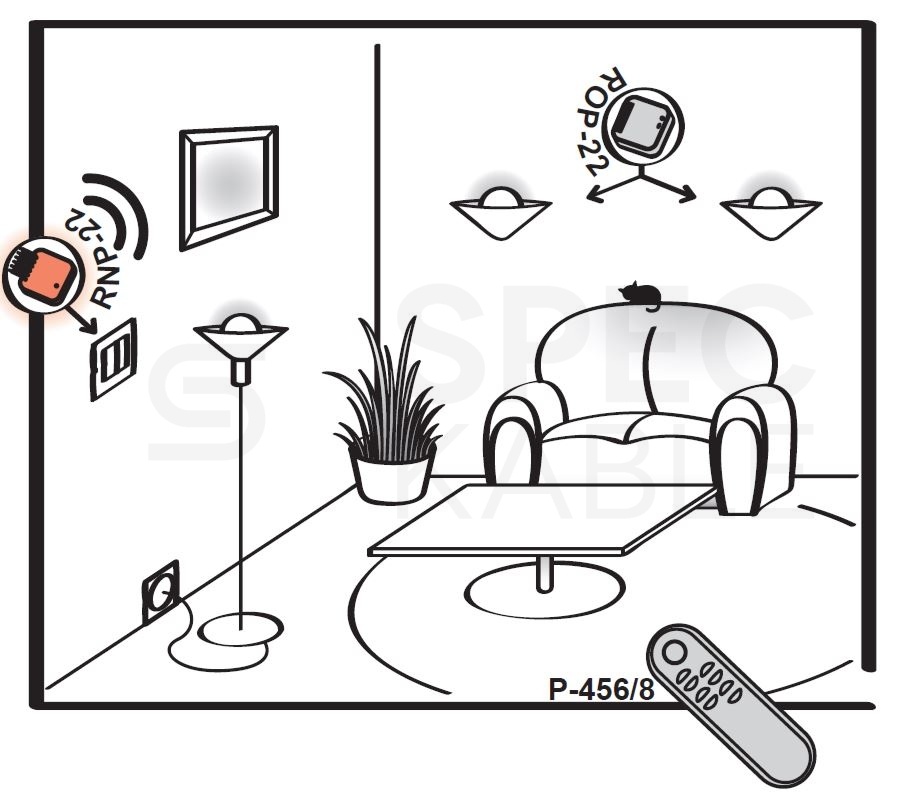

Nadajnik RNP-22 umożliwia bezprzewodowe sterowanie odbiornikami systemu EXTA LIFE. Przeznaczony jest do realizacji takich funkcji jak zdalne załączanie/wyłączanie oświetlenia, regulacja natężenia oświetlenia, zamykanie/otwieranie rolet okiennych i bram garażowych.



Nadajnik dedykowany jest do montażu w puszkach podtynkowych (minimum Ø60mm) pod istniejącym osprzętem. Pozwala to na wykorzystanie osprzętu elektroinstalacyjnego dowolnego producenta i nie powoduje ograniczeń w zakresie designu i charakteru wnętrz. Nadajnik jest zasilany bateryjnie dzięki czemu może być montowany w dowolnym miejscu. Posiada cztery wejścia dzięki czemu możliwe jest niezależne sterowanie maksymalnie czterema odbiornikami (kanałami) systemu. Wyzwalanie jest realizowane poprzez zwarcie danego wejścia z przewodem COM nadajnika. Wbudowana dioda LED sygnalizuje transmisję, która jest kodowana co dodatkowo zapewnia bezpieczeństwo sterowania.



Dane techniczne:



• Znamionowe napięcie zasilania: 3 VDC
• Typ baterii: 1 x CR2032
• Zasięg działania: do 300 m w terenie otwartym
• Transmisja: radiowa – pasmo ISM 868 MHz (868,5 MHz)
• Sposób transmisji z elementami systemu: jednokierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Ilość kanałów: 4
• Sygnalizacja optyczna nadawania / rozładowanie baterii: dioda LED zielona
• Współpraca z łącznikami: monostabilnymi (przyciski) / bistabilnymi*
• Trwałość baterii: 3-5 lat (w zależności od częstotliwości użytkowania i warunków pracy)
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 47,5 x 47,5 x 13 mm
• Waga: 0,03 kg
• Zgodność z normami: PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2



* typowo wejścia IN1 ÷ IN4 przystosowane są do współpracy z łącznikami monostabilnymi (przyciskami zwiernymi / dzwonkowymi) - nadajnik wysyła informacje po krótkim wyzwoleniu dowolnego wejścia. Konstrukcyjnie wejścia nadajnika są przystosowane do współpracy z łącznikami bistabilnymi (możliwe jest długotrwałe podanie potencjału fazy na wejście nadajnika). Należy jednak brać pod uwagę działanie nadajnika z tego typu łącznikami (jeżeli jest taka możliwość to należy wówczas programować nadajnik z odbiornikiem w tzw. trybie monostabilnym). W trybie tym odbiornik jest włączony tak długo jak długo dane wejście jest wyzwolone.



W celu zarejestrowania nadajnika w systemie konieczne jest podłączenie kontrolera EFC-01 EXTA LIFE oraz zainstalowanie aplikacji mobilnej EXTA LIFE. Nadajniki są pamiętane w systemie tylko po poprawnym sparowaniu z kontrolerem.



Funkcjonalność z kontrolerem i aplikacją EXTA LIFE



Wykorzystując kontroler EFC-01 oraz aplikację mobilną można:



• zdalnie (bez dostępu do odbiornika) dopisać poszczególne wejścia nadajnika do wybranych
• odbiorników,
• przypisać wybrane wejścia nadajnika w celu odgrywania sceny (scen),
• przypisać wybrane wejścia nadajnika jako warunek wykonania funkcji logicznej,
• sygnalizować stan rozładowania baterii w nadajniku.



Uzyskanie tych funkcjonalności wymaga wcześniejszego sparowania nadajnika z kontrolerem.



Cechy funkcjonalne produktu:



• nadajnik radiowy 4-wejściowy (4-kanałowy),
• kodowana transmisja radiowa,
• duży zasięg działania (do 300 m w terenie otwartym).
• zdalne sterowanie odbiornikami systemu EXTA LIFE,
• zasilanie bateryjne,
• możliwość niezależnego sterowania maksymalnie czterema obwodami (odbiornikami),
• niewielkie wymiary umożliwiające montaż pod tradycyjnym osprzętem instalacyjnym,



Działanie:



Po krótkim naciśnięciu przycisku podłączonego do danego wejścia nadajnik wysyła sygnał radiowy do elementów systemu EXTA LIFE. Wysłanie informacji sygnalizowane jest mrugnięciem zielonej diody LED „Status”. Odbiornik w celu poprawnej interpretacji sygnału z danego wejścia nadajnika musi on zostać z nim wcześniej sparowany. Sposób parowania (wpisywania poszczególnych wejść do pamięci odbiornika) opisany jest w instrukcjach obsługi poszczególnych odbiorników EXTA LIFE. Nadajnik wysyła sygnał radiowy tylko podczas naciśnięcia / puszczenia przycisku podłączonego do danego wejścia. W sytuacji gdy przycisk jest wciśnięty sygnał radiowy nie jest wysyłany.



Wejścia nadajnika RNP-22 nie są blokowane oznacza to, że jeżeli jedno wejście jest wyzwolone w sposób ciągły to pozostałe wejścia działają zgodnie ze specyfikacją nadajnika. Przedstawiony sposób działania przekłada się na funkcjonalność nadajnika z tradycyjnymi łącznikami instalacyjnymi (bistabilnymi) podłączonymi do wejść IN1…IN4. Przykładowo, jeżeli łącznik podłączony do wejścia IN1 ma pracować z odbiornikiem w trybie ‘bistabilnym’ to w celu załączenia odbiornika należy zewrzeć łącznik. Jednak w celu ponownego włączenia odbiornika (jeżeli wcześniej został on wyłączony na przykład pilotem) należy najpierw rozewrzeć i ponownie zewrzeć łącznik

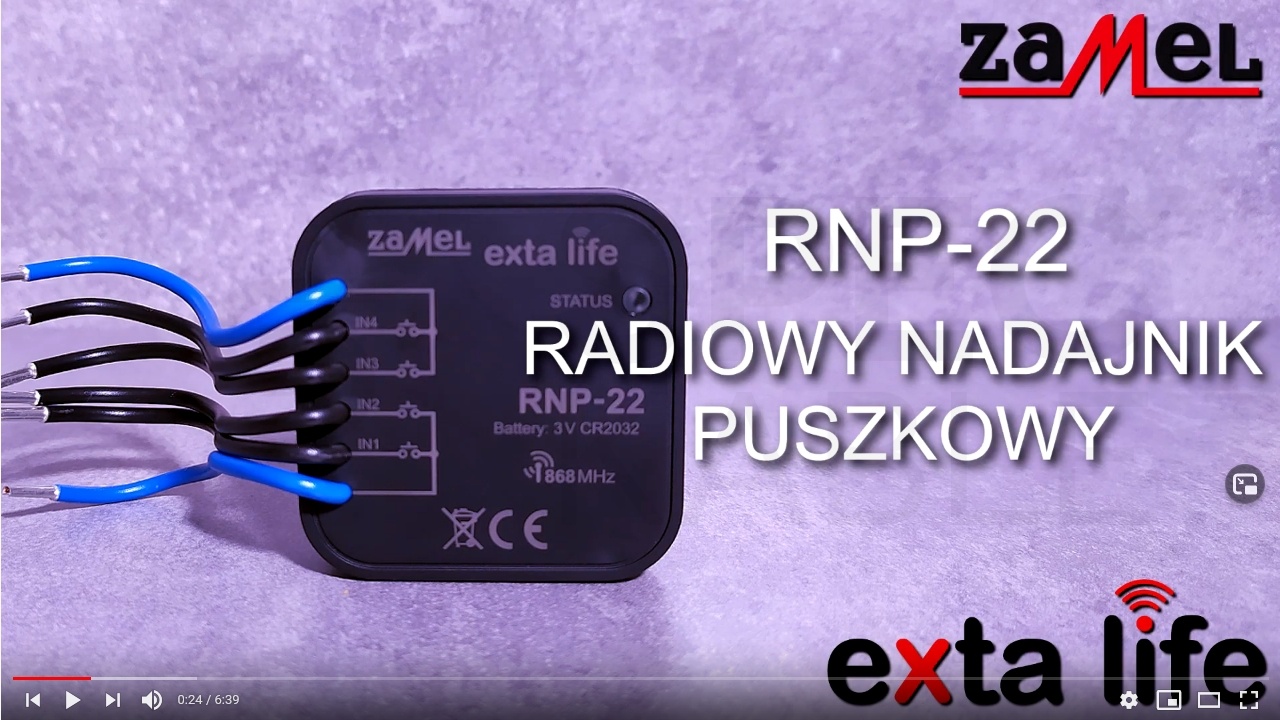

Film prezentuje możliwości nadajnika RNP-22

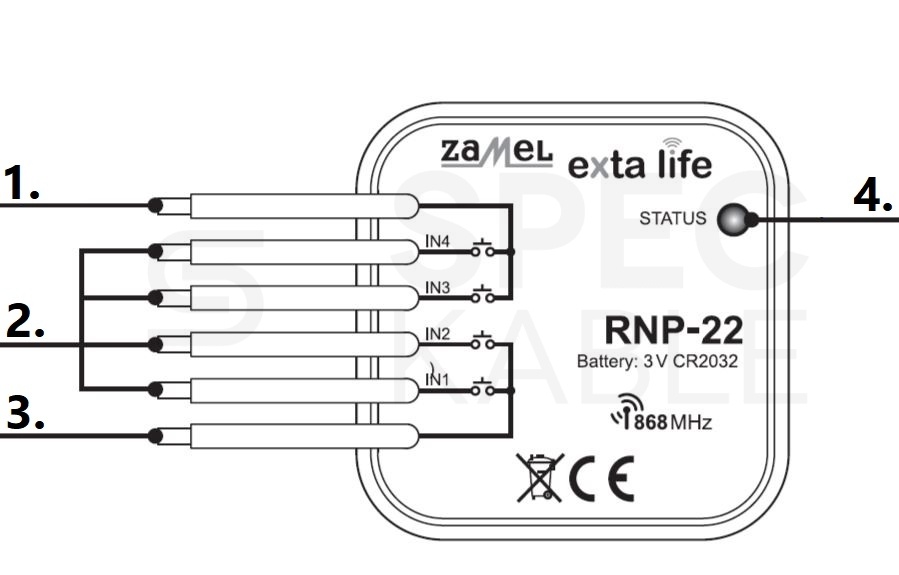

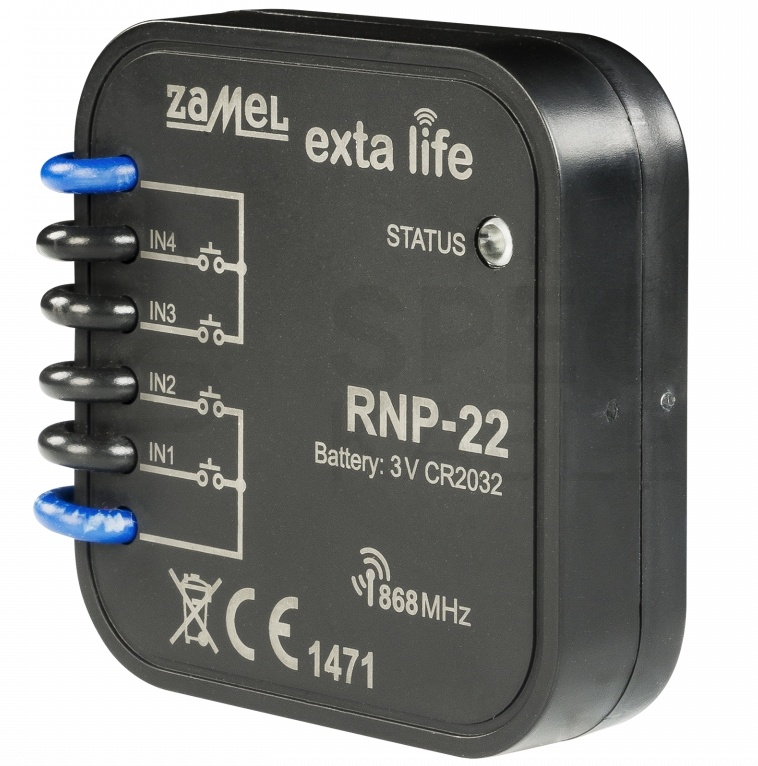

Budowa:



1. Przewód wyzwalania (COM)
2. Przewody wejściowe wyzwalania
3. Przewód wyzwalania (COM)
4. Dioda sygnalizacyjna - LED zielona (nadawanie / stan baterii)



EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

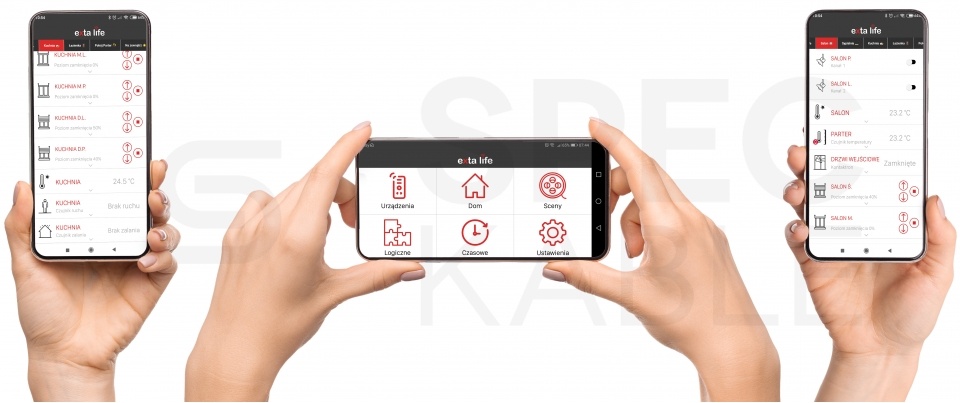

Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.



System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.
