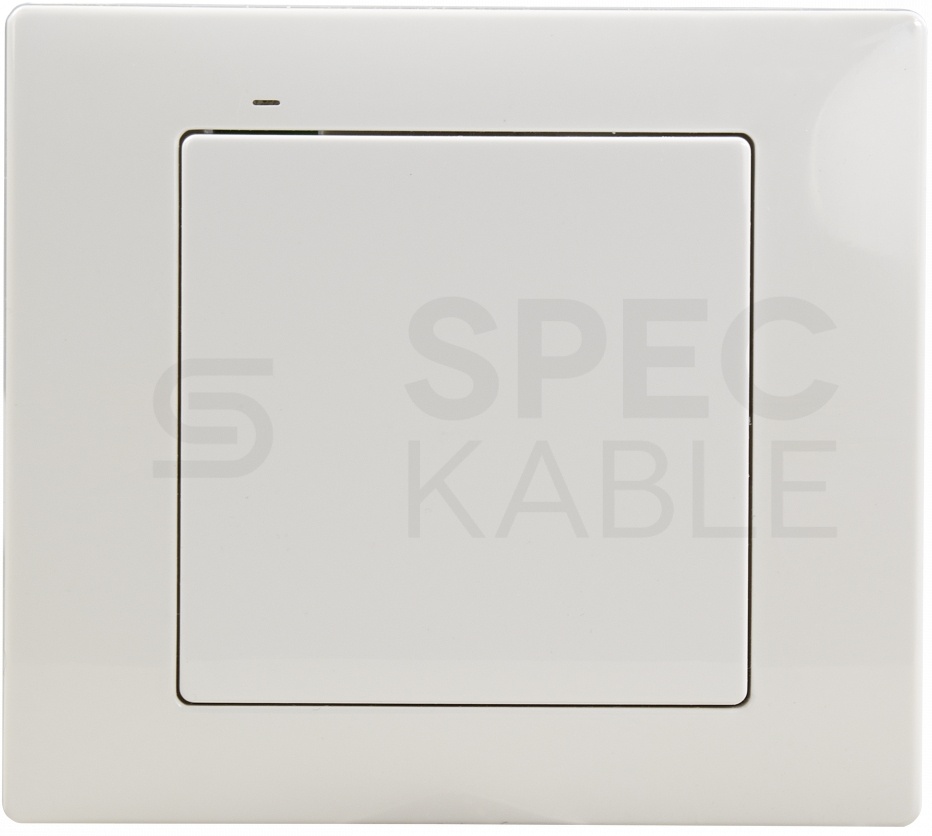

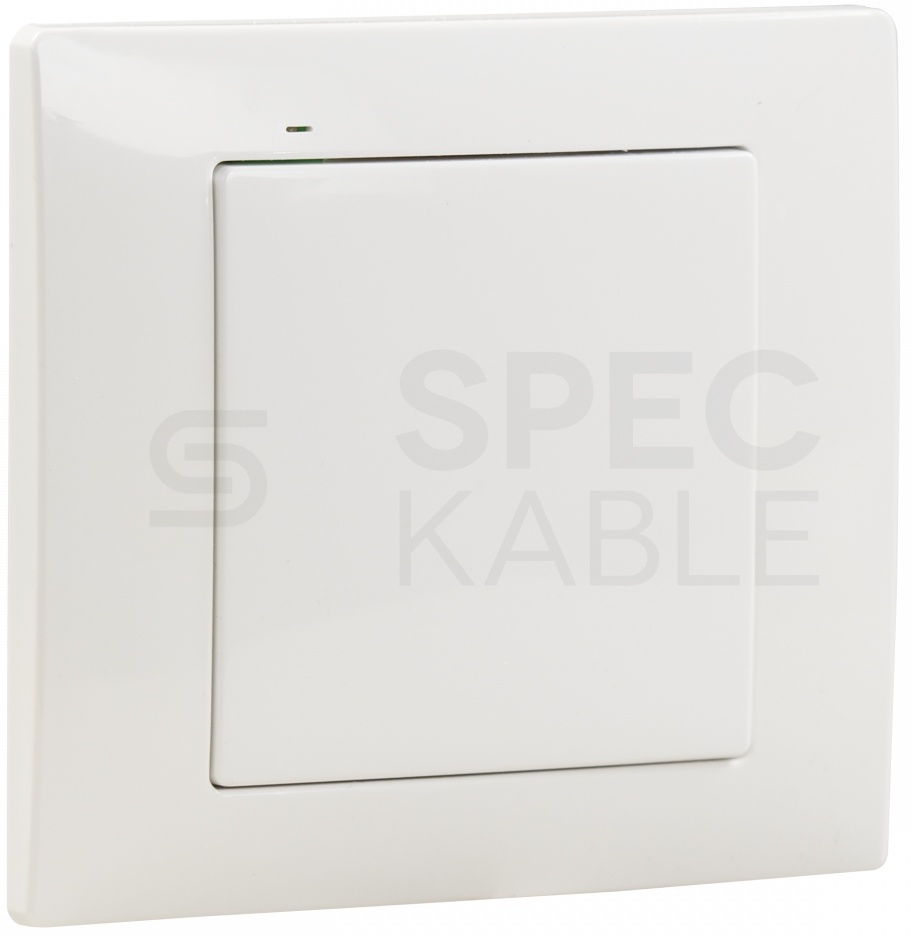

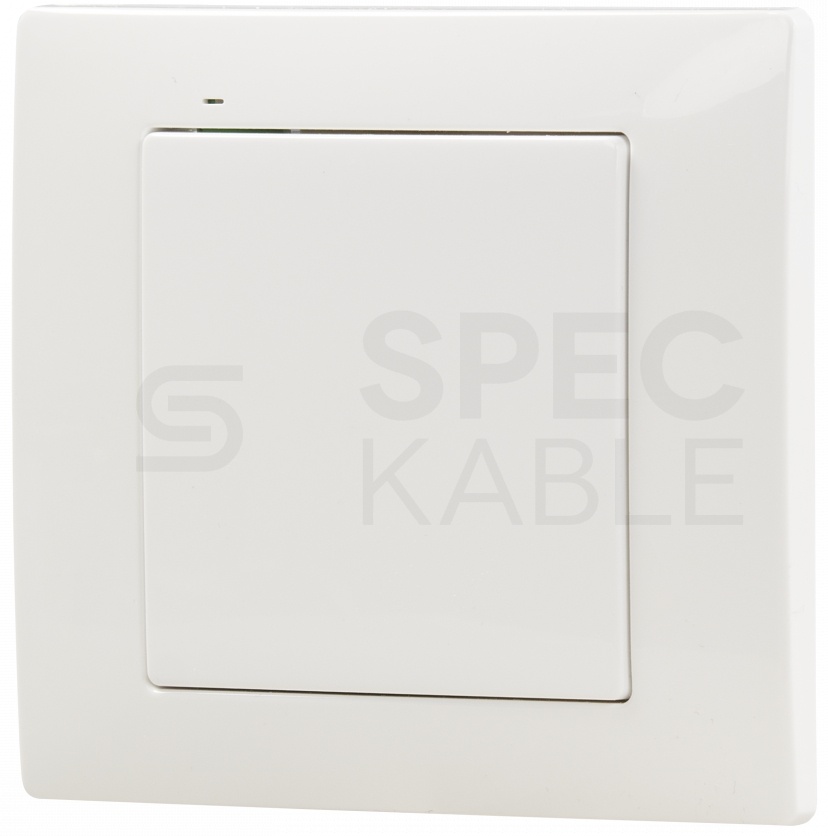

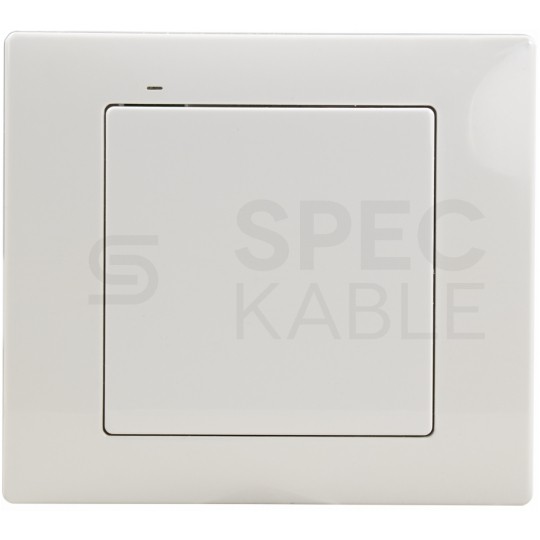

Radiowy klawisz 2- kanałowy dwukierunkowy EXTA LIFE RNK-22 ZAMEL

Radiowy nadajnik naścienny RNK-22 służy do wysyłania sygnałów sterujących oraz informacji o wartości temperatury w systemie EXTA LIFE.



Znajduje zastosowanie przy realizacji takich operacji jak załączanie/wyłączanie, rozjaśnianie/ściemnianie, sterowanie roletami okiennymi. Zaimplementowany algorytm kodowania ramek zwiększa bezpieczeństwo transmisji. Informacja o temperaturze w połączeniu z funkcjonalnością kontrolera EFC-01 może być wykorzystana do sterowania systemem ogrzewania. Nadajniki wyglądem i wymiarami nawiązują do tradycyjnych łączników instalacyjnych. Zasilanie bateryjne i brak jakiegokolwiek okablowania dają szerokie możliwości aplikacyjne. Nadajnik może być umieszczany na dowolnej powierzchni (z wyłączeniem metalu) oraz w dowolnej lokalizacji pomieszczenia. Możliwość zaprogramowania kilku nadajników do jednego odbiornika daje dużą swobodę podczas tworzenia części sterującej instalacją.



Dane techniczne:



• Znamionowe napięcie zasilania: 3 V DC
• Typ baterii: CR2032
• Trwałość baterii: 2 ÷ 3 lat z włączonym czujnikiem temperatury / 3 ÷ 5 lat z wyłączonym czujnikiem temperatury
• Liczba kanałów: 2
• Transmisja: radiowa – pasmo ISM 868 MHz
• Sposób transmisji: jednokierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Współpraca: tylko z elementami systemu exta life
• Zasięg: do 300 m w terenie otwartym
• Zakres pomiaru temperatury: -40 ÷ +125 °C
• Rozdzielczość pomiaru: 0,1 °C
• Dokładność pomiaru: ±1 °C (typ) 0°C ÷ +85°C / ±2 °C (typ) -40°C ÷ +125°C
• Częstotliwość pomiaru temperatury: co 15 minut
• Sygnalizacja optyczna nadawania/rozładowania baterii: dioda LED zielona
• Temperatura pracy: -10 ÷ +55 °C
• Pozycja pracy: dowolna
• Mocowanie obudowy: kołki rozporowe, taśma dwustronna
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: III
• Stopień zanieczyszczenia: 2
• Wymiary: 90 x 80 x 11,5 mm
• Waga: 0,038 kg
• Zgodność z normami: PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2



Cechy funkcjonalne produktu:



• Przyciski RNK-22 i RNK-24 pozwalają na montaż na dowolnej powierzchni. Jest to szczególnie istotne w przypadku dużych przeszkleń, a także domów drewnianych. Przycisk w każdej chwili można przenieść w inne, bardziej dogodne miejsce.
• Dzięki zintegrowaniu wewnątrz klawisza czujnika temperatury mamy stała kontrolę nad zmianami zachodzącymi w ciągu doby.
• Nadanik klawiszowy 2-kanałowy pozwala na niezależne sterowanie 2 obwodami. Możliwe jest także programowanie wybranych scenariuszy.



Funkcjonalność z kontrolerem i aplikacją exta life



Wykorzystując kontroler EXTA LIFE oraz aplikację mobilną można:



• zdalnie (bez dostępu do odbiornika) dopisać poszczególne przyciski nadajnika do wybranych odbiorników,
• wykorzystać przyciski nadajnika do odgrywania scen - lub jako warunek wykonania funkcji logicznej,
• kontrolować stan baterii w nadajniku,
• odczytywać temperaturę z czujnika wbudowanego w nadajnik



Funkcjonalność standardowa:



• funkcjonalność standardowa umożliwia bezpośrednie sterowanie odbiornikami systemu exta life,
• funkcjonalność poszczególnych przycisków nadajnika zależy od typu odbiornika z którym przyciski zostały sparowane (przykładowo po sparowaniu z odbiornikiem ROP-22 przyciski mogą służyć do załączania/wyłączania oświetlenia a po sparowaniu ze sterownikiem rolet SRP-22 do zamykania / otwierania rolet),
• poszczególne przyciski można przypisać jednocześnie do większej liczby odbiorników systemu exta life,
• w przypadku, gdy jeden nadajnik ma sterować więcej niż jednym odbiornikiem systemu to zalecanym trybem pracy jest tryb „załącz / wyłącz” (jeden przycisk służy do załączania a drugi do wyłączania),
• przyciski nadajnika mogą być przypisane do odbiorników w różnych trybach pracy, które zależą od typu odbiornika (szczegóły opisane w instrukcjach obsługi poszczególnych odbiorników exta life),
• jeżeli przyciski nadajnika zostaną przypisane do odbiornika w trybie czasowym to dla każdego przycisku można przypisać indywidualny czas w zakresie od 1 s do 18 godzin,
• przyciski mogą być selektywnie usuwane z pamięci odbiorników.



Budowa:



1. Sygnalizacja optyczna pracy nadajnika
2. Klawisz
3. Podstawa
4. Czujnik temperatury



Opis działania:

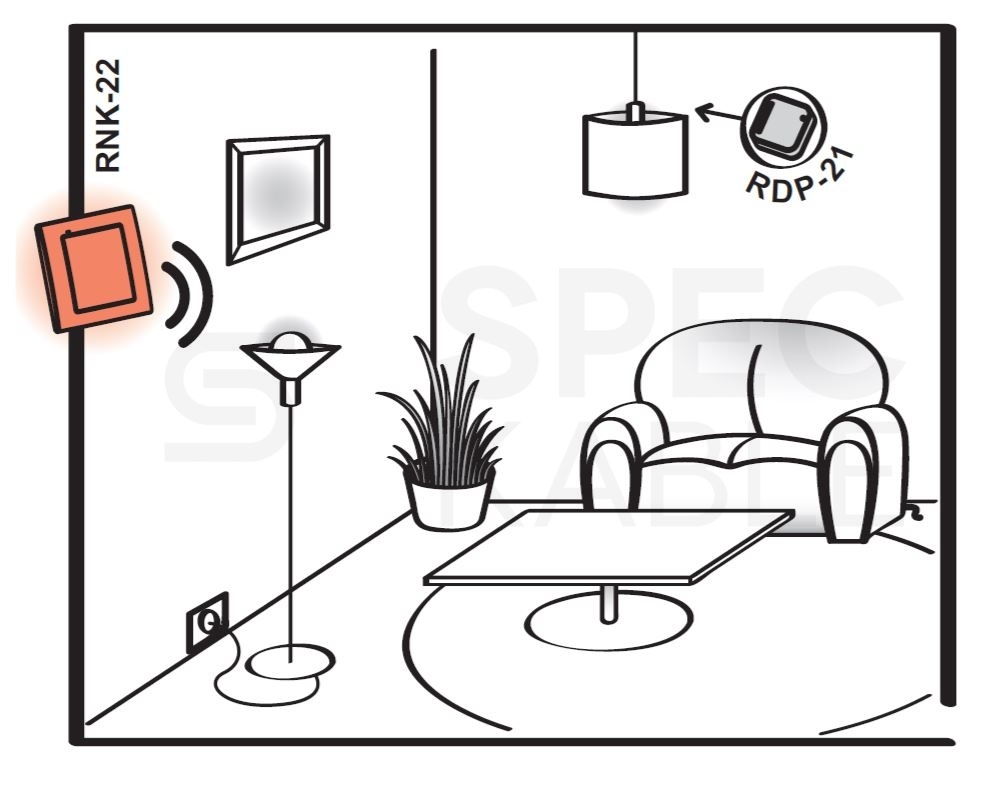

Po naciśnięciu przycisku nadajnik wysyła sygnał radiowy do elementów systemu exta life. Sygnalizowane jest to mruganiem zielonej diody LED w nadajniku. Nadajnik w celu poprawnej współpracy z odbiornikami musi zostać z nimi odpowiednio sparowany. Sposób parowania (wpisywania poszczególnych przycisków nadajnika do pamięci odbiornika) jest dokładnie opisany w instrukcjach obsługi poszczególnych odbiorników exta life. Nadajnik wysyła sygnał radiowy tylko podczas naciśnięcia / puszczenia przycisku. W sytuacji gdy przycisk jest wciśnięty sygnał radiowy nie jest wysyłany. Chroni to przed zbyt szybkim rozładowaniem baterii. Informacja o temperaturze wysyłana jest co piąte naciśnięcie dowolnego przycisku nadajnika lub automatycznie co pewien czas zależny od aktualnych warunków w miejscu instalacji.

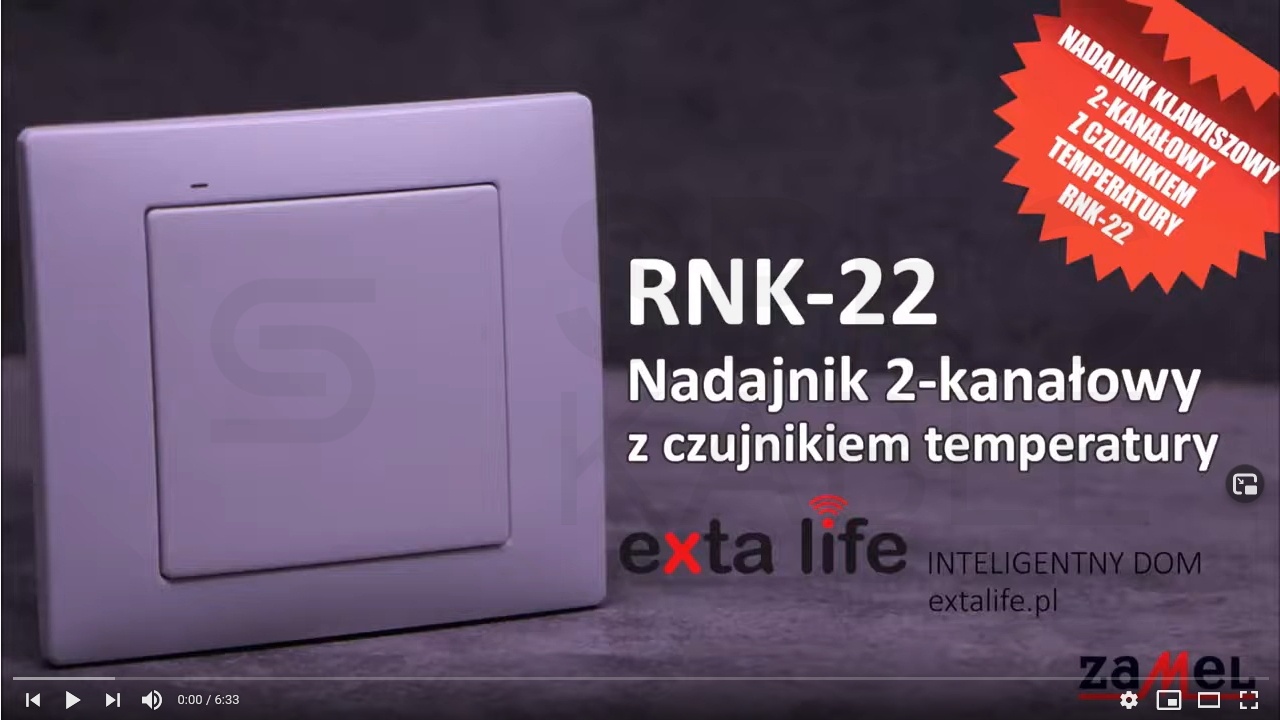

Film prezentuje możliwości nadajnika 2-kanałowego RNK-22





EXTA LIFE - Opis systemu



Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne. Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

Aplikacja mobilna Android i iOS



System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.



System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych



Obejmuje grupę współpracujących ze sobą urządzeń takich jak:



• nadajniki
• odbiorniki
• czujniki
• kontroler



System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.



Czym wyróżnia się system Exta Life?



Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.



Przykładowe możliwości systemu Exta Life



Sterowanie oświetleniem:



Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.



Sterowanie ogrzewaniem:



Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.



Sterowanie bramami wjazdowymi:



W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.



Sterowanie roletami:



Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.



Korzyści z posiadania systemu EXTA FREE



Komfort i oszczędność czasu



• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.



Oszczędność energii



• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.



Bezpieczeństwo



• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.



O producencie:



Firma ZAMEL jest polską, rodzinną firmą z siedzibą w Pszczynie. Od ponad 30 lat działa na rynku branży elektrotechnicznej, dynamicznie się rozwijając. Podstawą ich działania jest zapewnienie najwyższej jakości produktów i standardu obsługi klienta, priorytetem – jego zadowolenie. Jakością, ceną i nowoczesnym wzornictwem produktów wygrywają z silnymi konkurentami zagranicznymi, promując jednocześnie polskie produkty i całkowicie polski kapitał za granicą.
