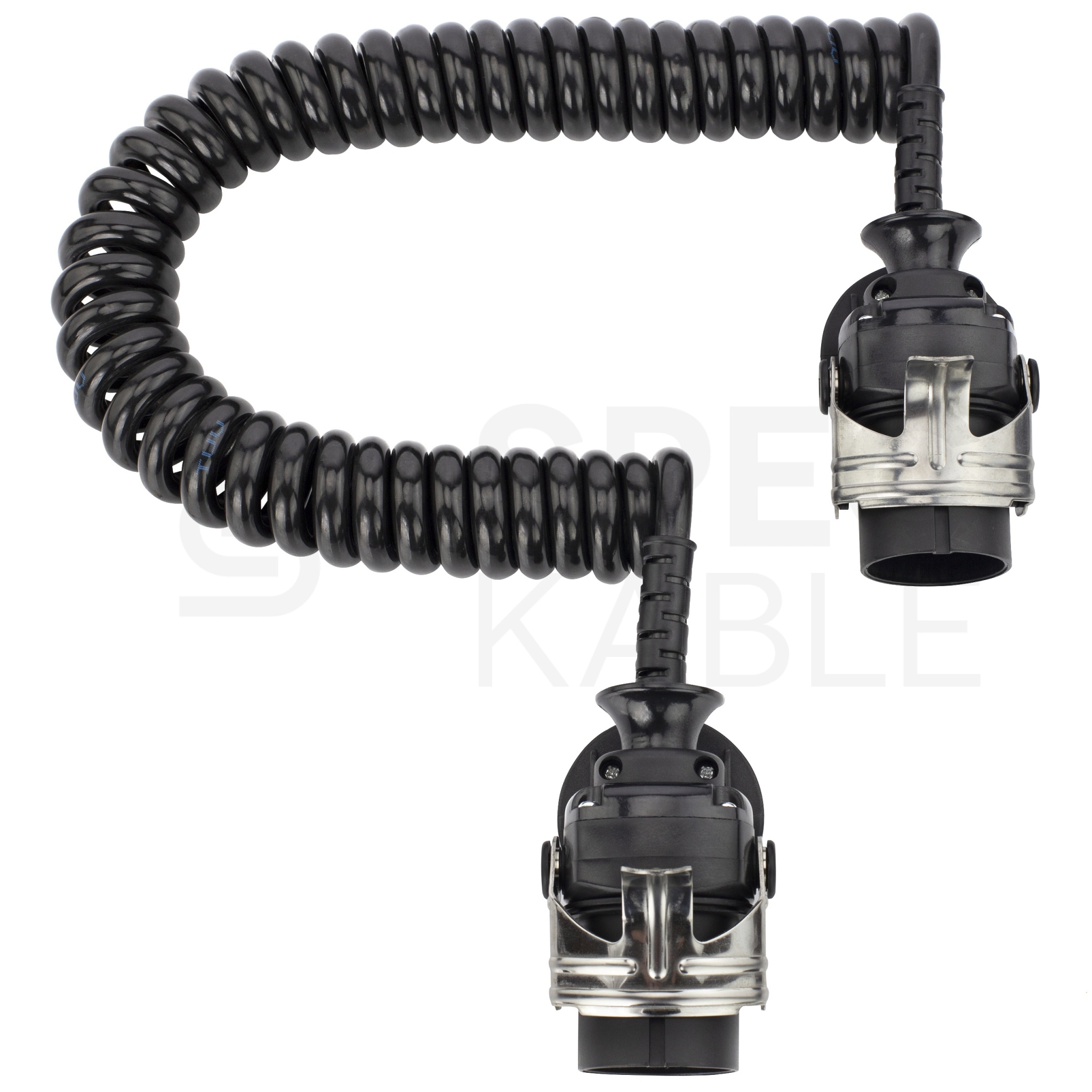

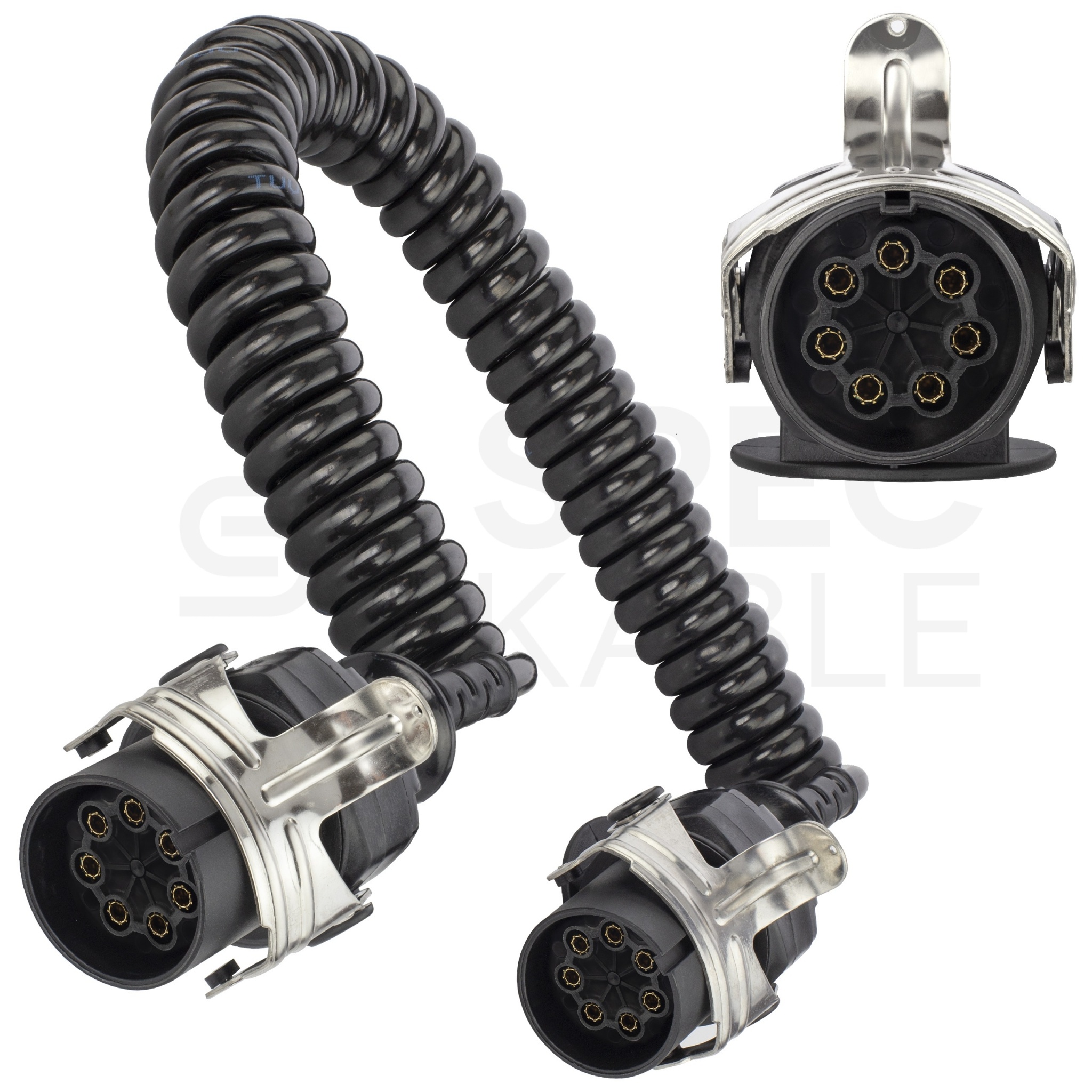

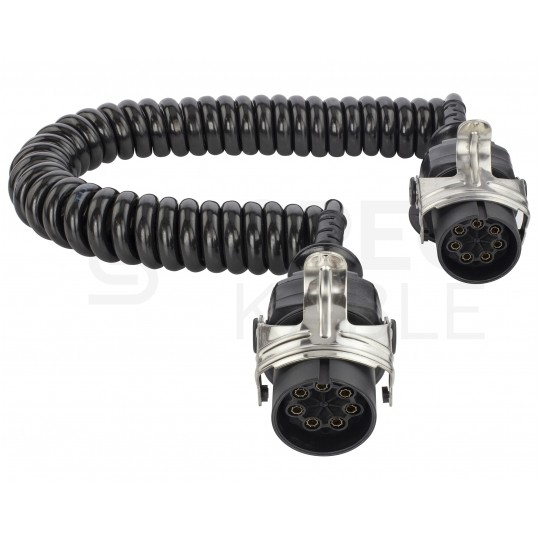

Przewód spiralny QLY-s kabel do naczepy zakończony wtykami 7-pin do systemu EBS / ABS 24V 4,5m

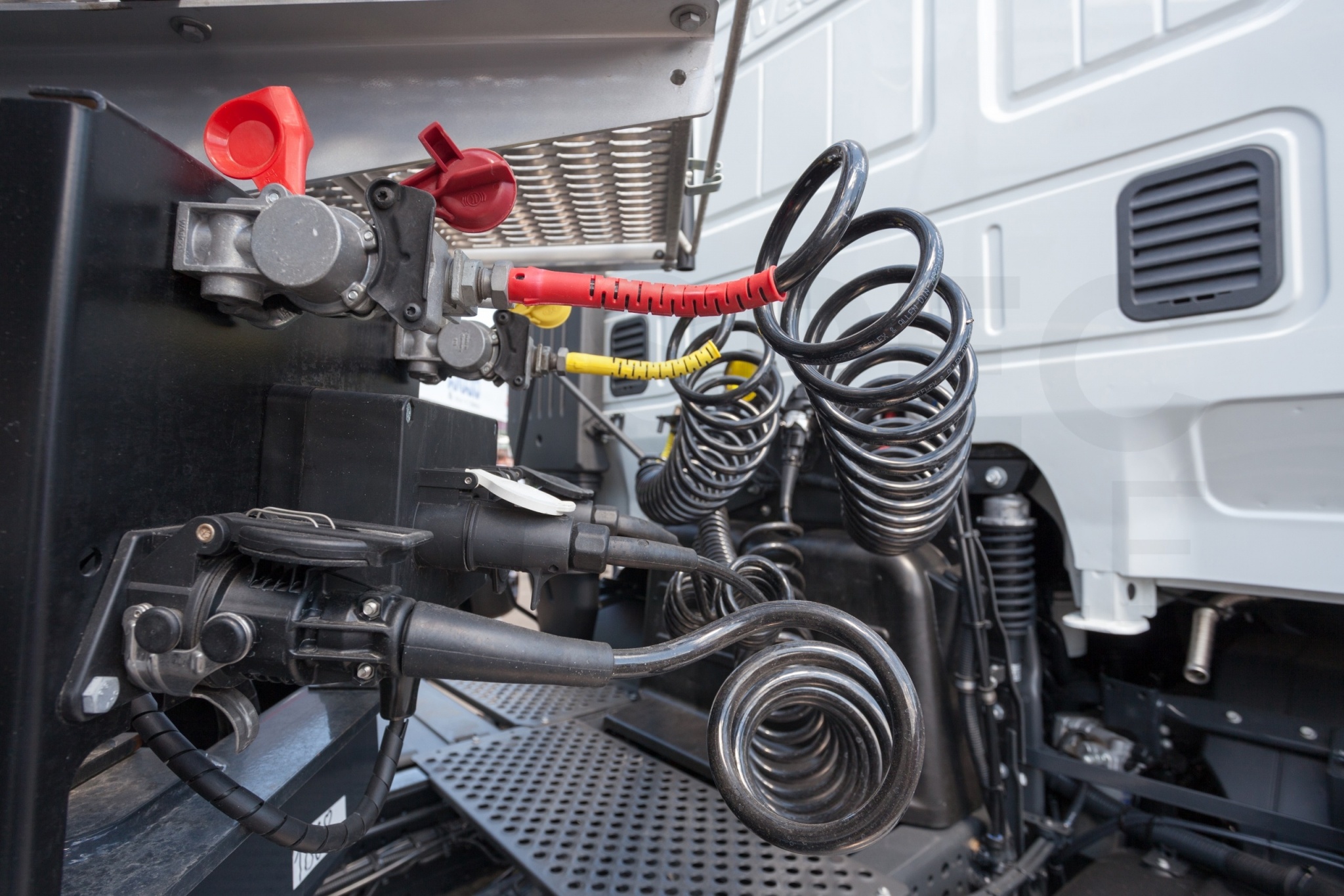

Wysokiej jakości spiralny przewód samochodowy, zakończony wtyczkami 7-pinowymi, stosowany do podłączenia systemu EBS/ABS pomiędzy ciągnikiem, a naczepą lub przyczepą o dużej ładowności. Zapewnia stałe połączenie instalacji 24V gwarantując nieprzerwane działanie EBS/ABS podczas jazdy.

Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4,5 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu. Wykonanie ze specjalnego termoplastycznego poliuretanu PUR pozwala na stosowanie kabla w najbardziej ekstremalnych warunkach.

Najważniejsze cechy:

• Uniwersalny, pasuje do każdego typu naczepy / przyczepy
• Łatwy i szybki montaż, przewód jest gotowy do podłączenia
• Niezwykle wysoka wytrzymałość, dzięki bardzo odpornej powłoce z poliuretanu PUR
• Ekstremalna odporność na zimno, gorąco i warunki pogodowe
• Wysoka odporność na działanie benzyny, olejów, chemikaliów i substancji smarnych
• Bardzo dobra wytrzymałość zmęczeniowa
• Wysoka odporność na uszkodzenia mechaniczne, np. ścieranie, przecięcia, nacisk, uderzenia
• Doskonała charakterystyka powrotu do pierwotnej spirali

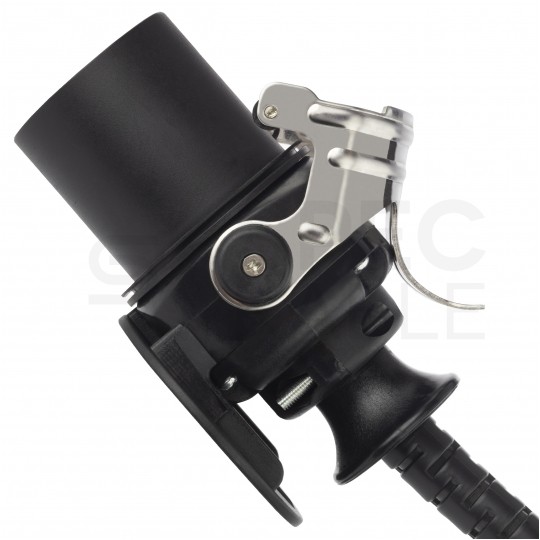

• Solidne wtyczki z twardego tworzywa sztucznego
• Metalowe styki gwarantujące poprawne połączenie elektryczne

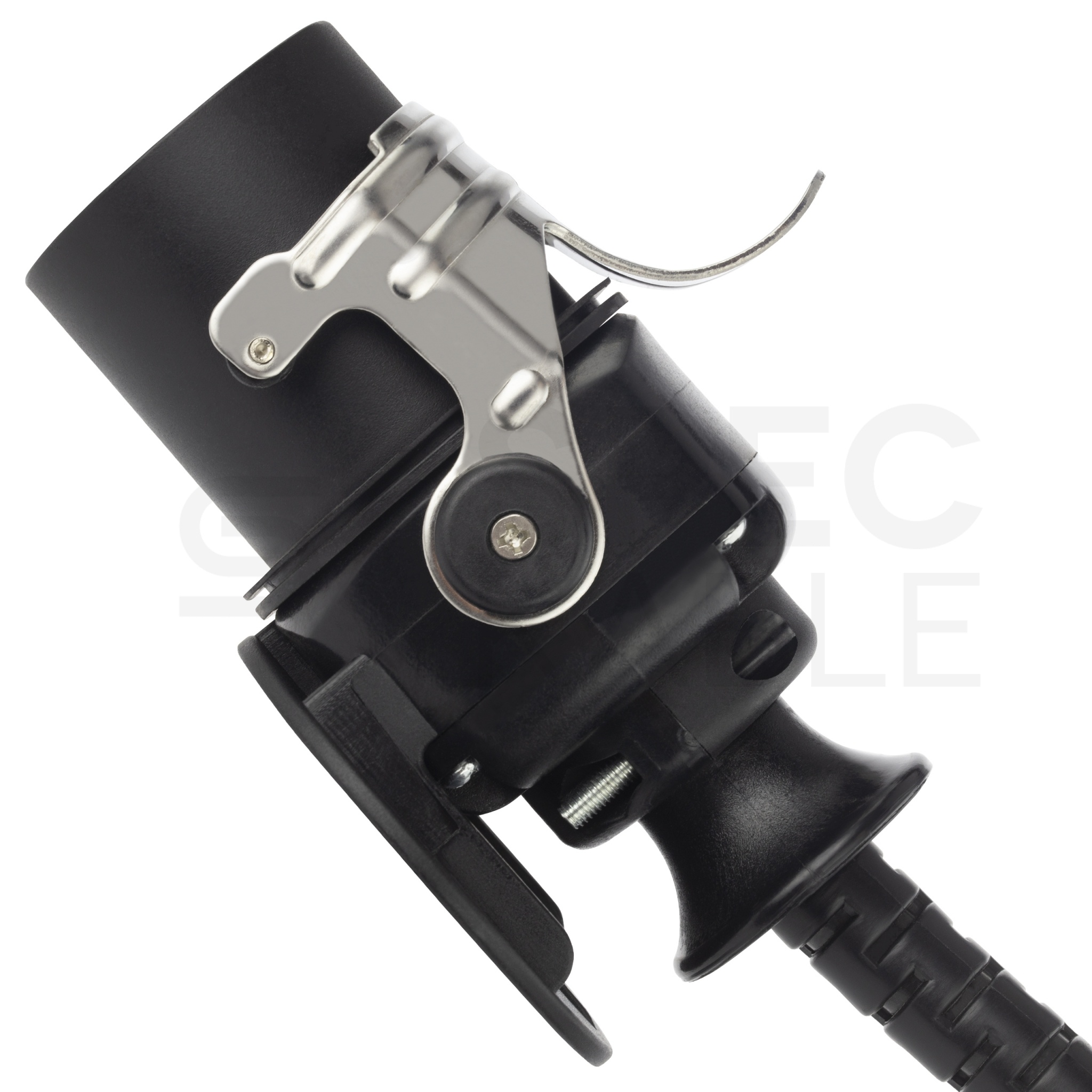

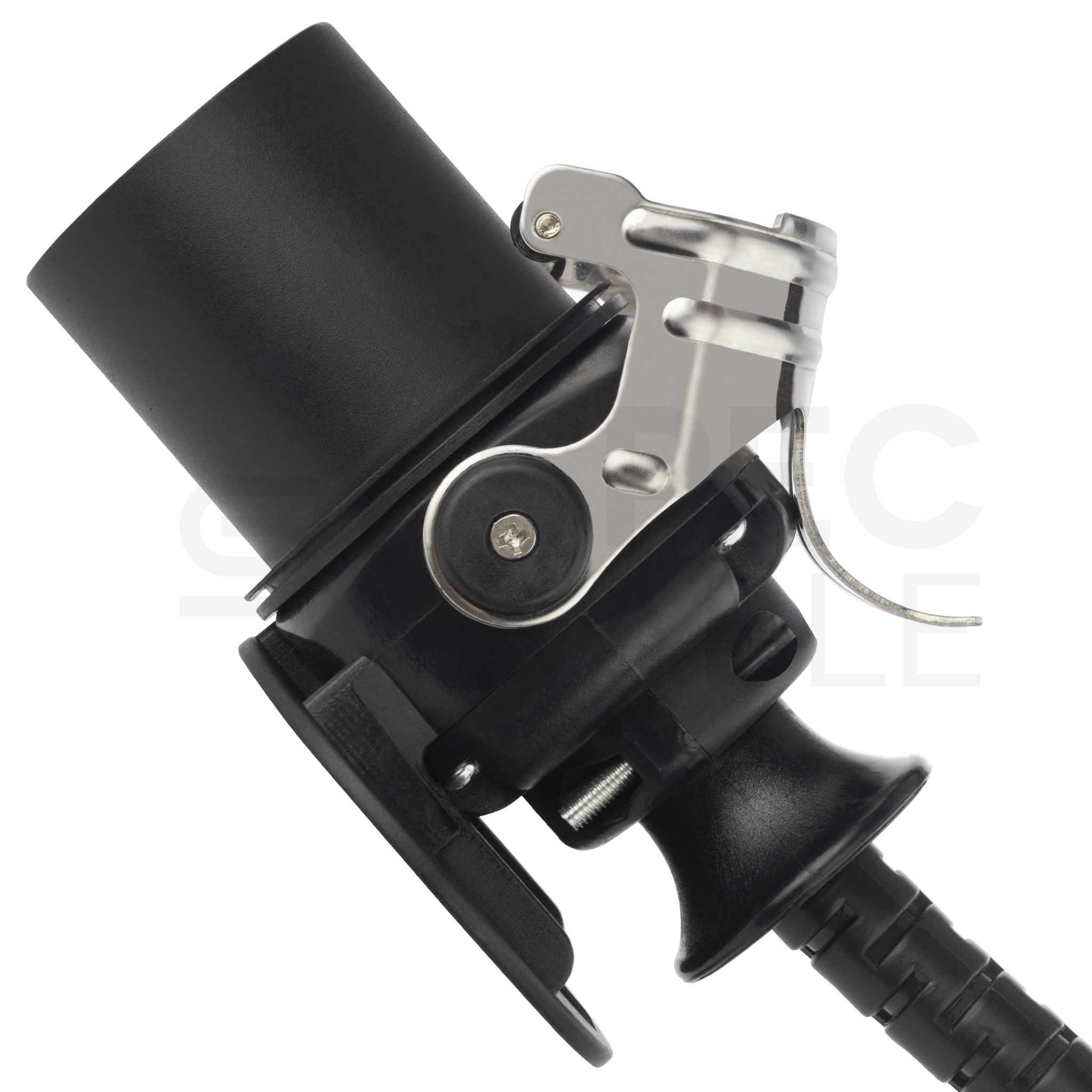

• Dzięki nierdzewnym, metalowym pałąkom zapewnia pewne mocowanie wtyczki w gnieździe

Specyfikacja:

• Producent: HYBSZ
• Symbol: PSEBS4,5
• Typ: Kabel spiralny do naczep 7-żyłowy zakończony wtykami 7-pin do systemu EBS/ABS
• Napięcie robocze: 24V
• Rodzaj przewodu: QLY-s
• Izolacja przewodu: polwinit PVC TI1 zgodnie z PN-EN- 50363-3
• Powłoka zewnętrzna: poliuretan termoplastyczny PUR zgodnie z PN-EN-50363-10-2
• Żyły: miedziane, klasy 5 wg PN-EN-60228
• Przekrój przewodu: 2x4,0mm² + 5x1,5mm²
• Średnica zewn. przewodu: 13,5 mm
• Długość całkowita: 4,5 m
• Długość robocza: 3,9 m
• Długość nierozwiniętej spirali: 55 cm
• Średnica zewn. zwoi: 40mm +- 5mm
• Średnica wewn. zwoi: 20mm +- 5mm
• Obudowa wtyków: tworzywo sztuczne

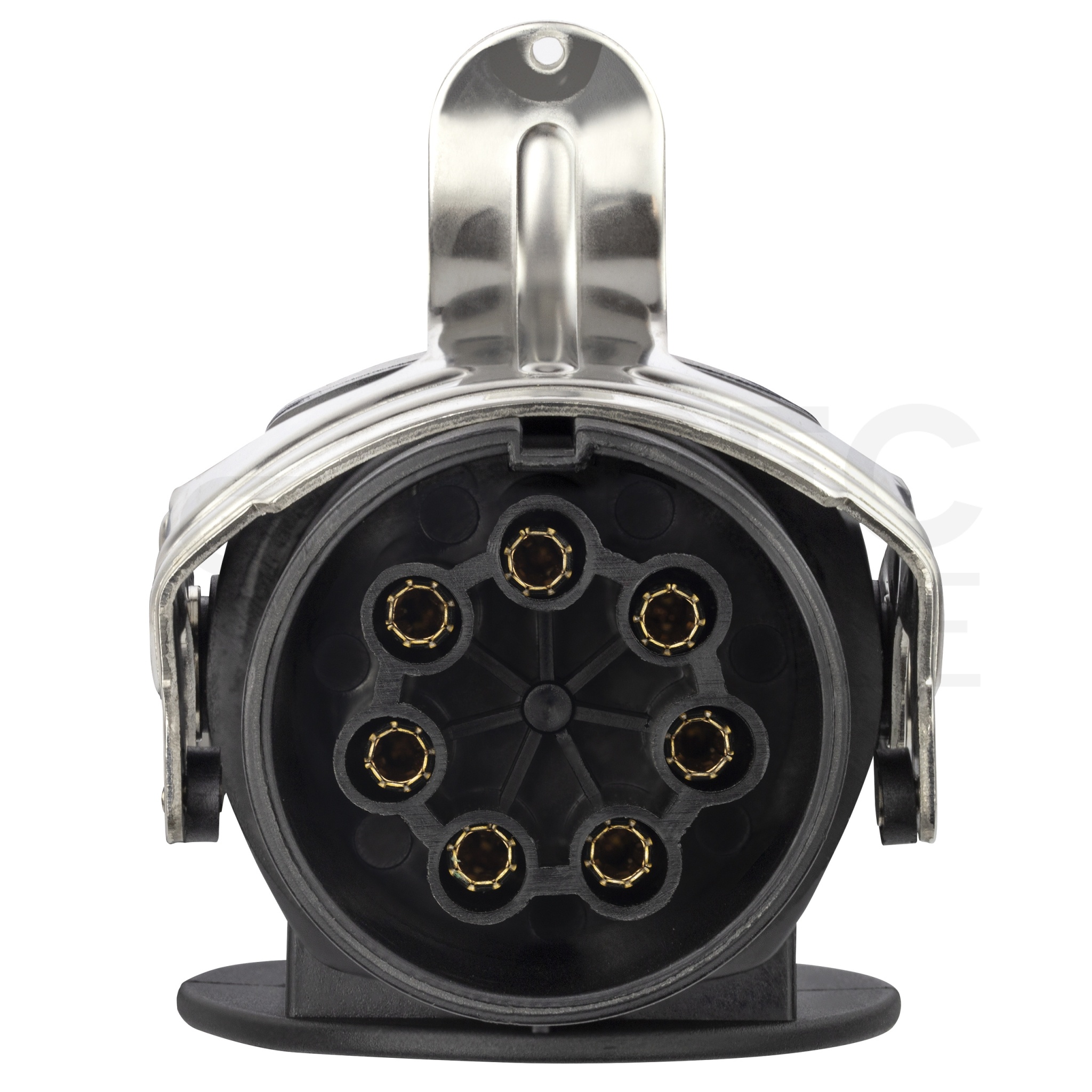

• Złącza: wtyk / wtyk 7-pin (złącze żeńskie) do systemu EBS/ABS
• Połączenie: skręcane
• Kolor: kabel czarny / złącza czarne
• Długość wtyczki: 115 mm
• Średnica złącza: 49 mm
• Waga: 1470 g
• Temperatura pracy: -40°C do +70°C

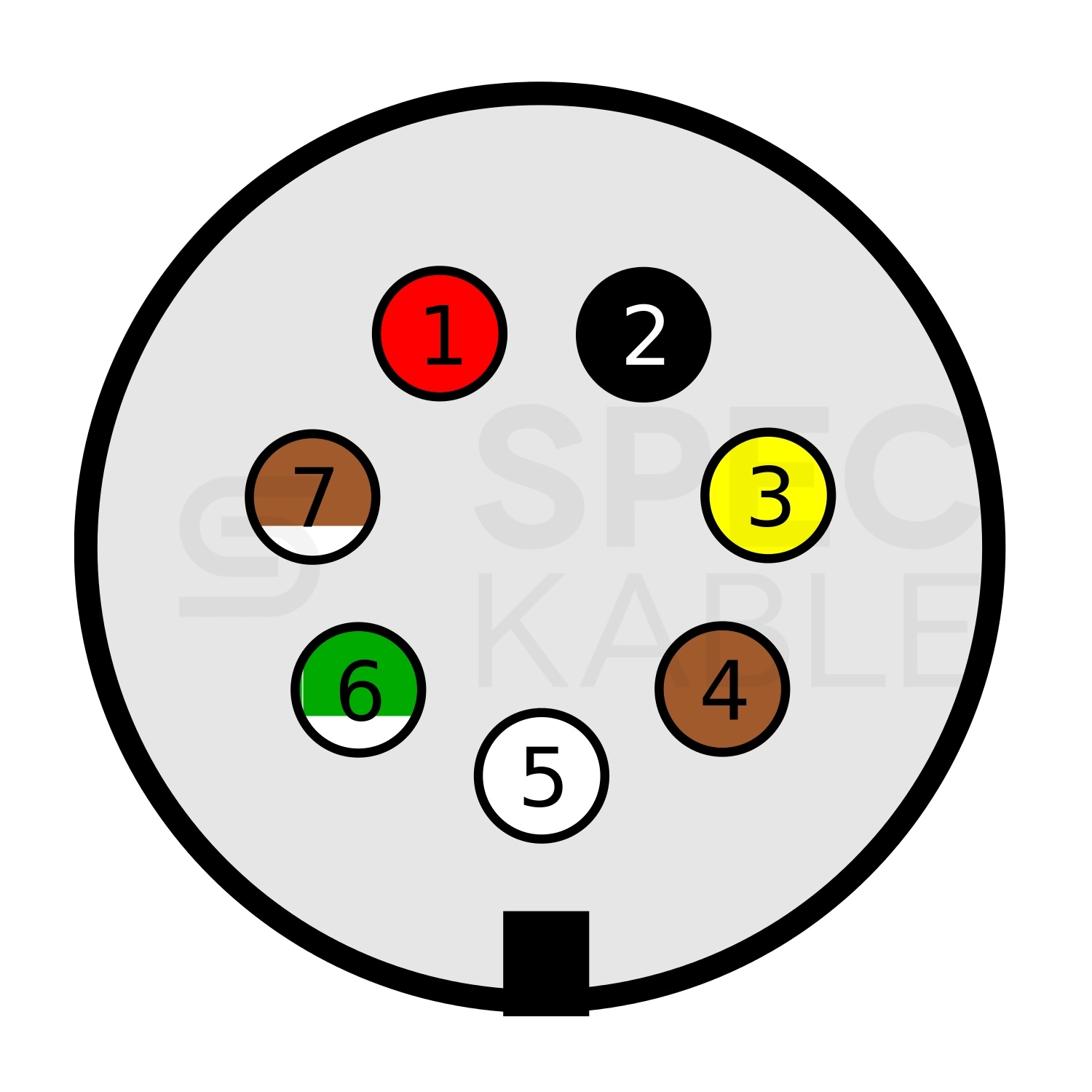

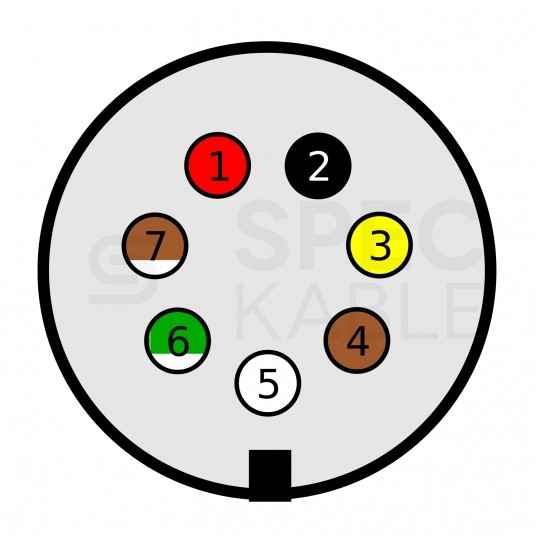

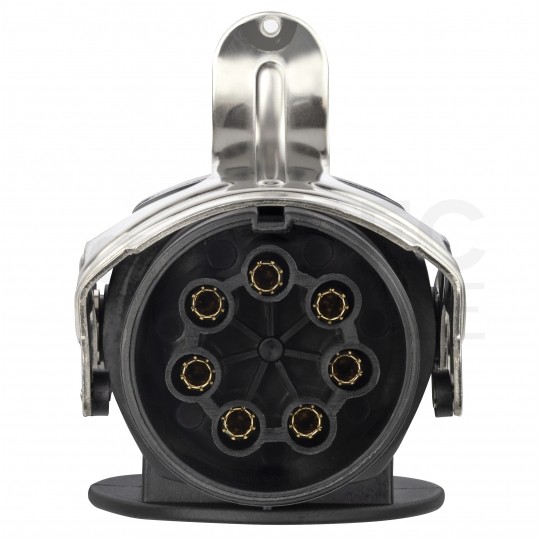

Schemat 7-pinowego złącza 24V EBS:

• Biegun 1 (30) - Funkcja: stałe napięcie 24V dla zaworów sterujących - Przewód: czerwony
• Biegun 2 (15) - Funkcja: napięcie 24V do sterowania elektroniką przez stacyjkę - Przewód: czarny
• Biegun 3 (31) - Funkcja: masa dla pinu 2 (część elektroniczna) - Przewód: żółty
• Biegun 4 (31) - Funkcja: masa dla pinu 1 (część hydrauliczna) - Przewód: brązowy
• Biegun 5 - Funkcja: Wskazanie błędu ABS - Przewód: biały
• Biegun 6 - Funkcja: Magistrala wymiany danych CAN-H (dla EBS i ABS) - Przewód: zielono-biały
• Biegun 7 - Funkcja: Magistrala wymiany danych CAN-L (dla EBS i ABS) - Przewód brązowo-biały

Sieć kontrolna CAN to oparty na magistralach CAN standard komunikacji zaprojektowany, aby umożliwić mikrokontrolerom, urządzeniom i sterownikom możliwość komunikowania się ze sobą bez komputera hosta. Często wykorzystywana w pojazdach ciężarowych o dużej ładowności do komunikacji pomiędzy ciągnikiem siodłowym, a jedną lub kilkoma przyczepami/naczepami.

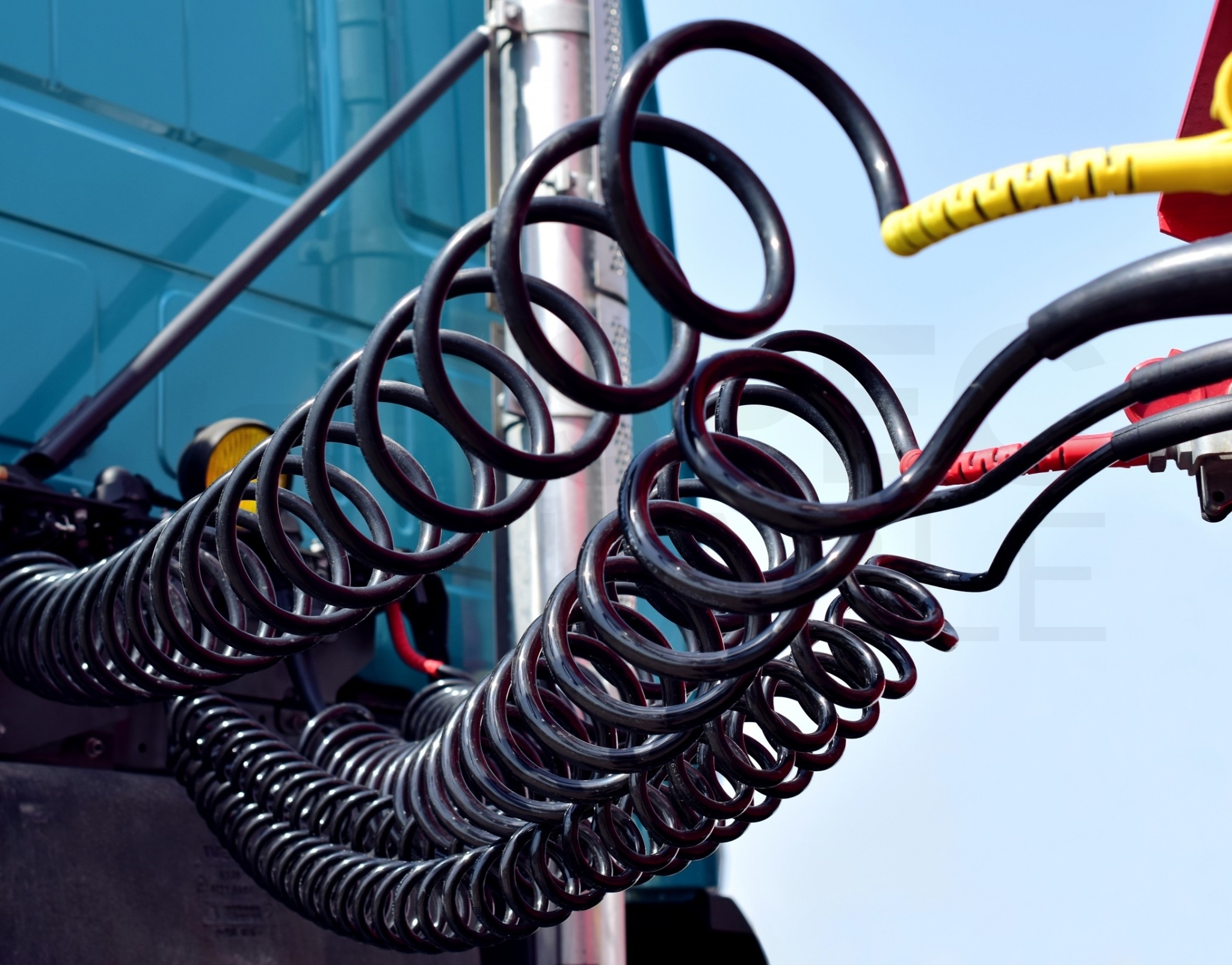

Spiralny przewód QLY-s z termoplastycznego poliuretanu PUR

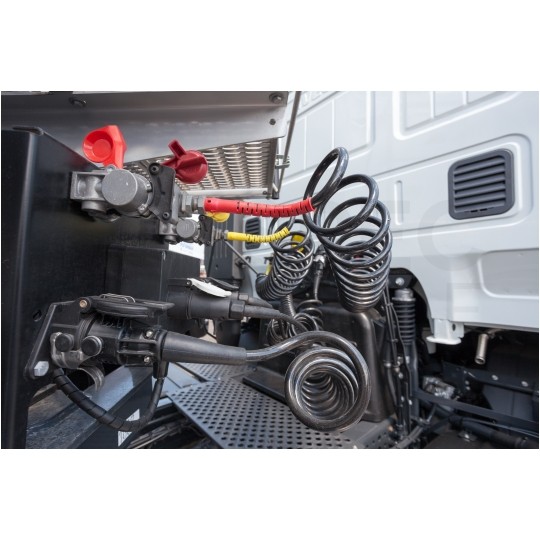

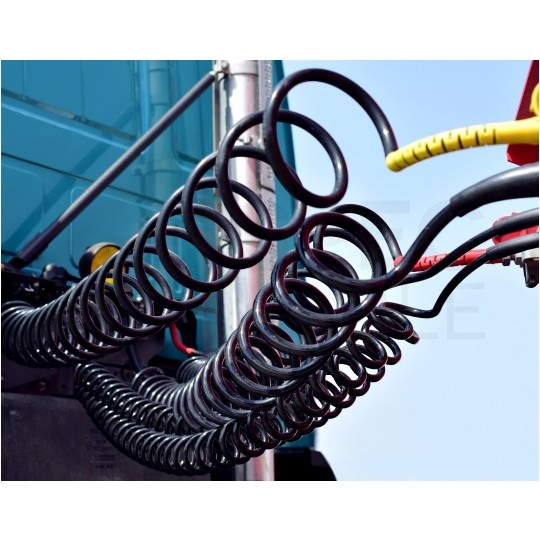

Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości zachowując swój kształt nawet po wielu tysiącach cykli rozciągania. Przewody tego typu służą do połączenia odbiorników, których odległości zmieniają się w czasie pracy, a z wielu powodów ważne jest, aby przewód nie zwisał luźno, co naraziłoby go na uszkodzenia lub przeszkadzałoby we właściwej pracy.

Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach. Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. benzyny, olejów, chemikaliów i substancji smarnych.

• Q - powłoka poliuretanowa PUR
• L - linka giętka
• Y - izolacja polwinitowa
• S - przewód samochodowy

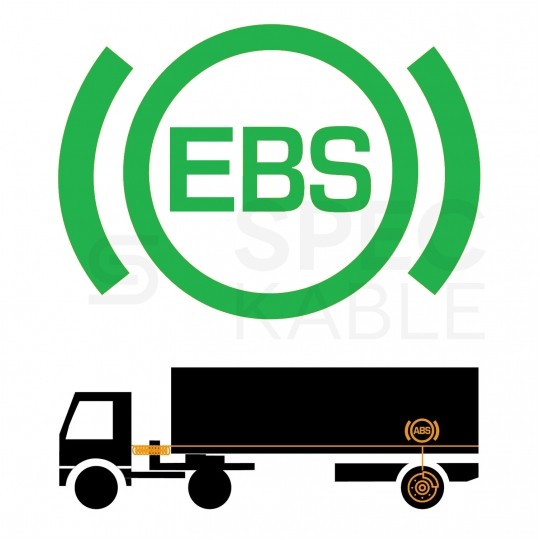

System EBS

Układ hamulcowy EBS (ang. Electronic Braking System, pol. elektroniczny układ hamulcowy) – zintegrowany system elektronicznie sterowalny, który obejmuje elementy układu zapobiegania blokowaniu kół (ABS) oraz układu zapobiegającego poślizgowi kół (ASR). Zapewnia zdecydowanie krótszy czas reakcji na wciśnięcie pedału hamulca, co bezpośrednio przekłada się na znaczne skrócenie drogi hamowania.

System ten synchronizuje hamowanie całego zestawu ciągnika siodłowego wraz z naczepą, a także pozwala na szybkie rozpoznanie niezgodności w procesie hamowania.

Jego zastosowanie w samochodach ciężarowych z przyczepami i naczepami, a także w autobusach, pozwala na uzyskanie wysokiego wskaźnika bezpieczeństwa poruszania się po nawierzchniach różnego typu. Dane statystyczne wykazują, że wypadki z udziałem pojazdów wyposażonych w układ hamulcowy EBS są rzadziej spotykane, niż przy wykorzystaniu zwykłych układów hamulcowych.

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Polska produkcja

Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do towarów sprowadzanych z Chin, czy Tajwanu.

O producencie

SH HYBSZ jest polskim producentem przewodów elektrycznych, przewodów spiralnych i wiązek kablowych. Oferuje produkty wysokiej jakości spełniając oczekiwania Klientów na całym świecie. Firma stawia na nowe rozwiązania produkcyjne przy zastosowaniu nowoczesnych urządzeń technologicznych. Dzięki posiadaniu wysoko rozwiniętego zakładu wyrobów gotowych przedsiębiorstwo dostarcza na rynek części do pojazdów samochodowych, a w szczególności ciężarówek oraz do naczep, przyczep i lawet. Fabryka produkuje między innymi: przewody spiralne, przewody pneumatyczne, wtyczki, gniazda, przewody akumulatorowe i rozruchowe.
