Gniazdo antenowe IEC TV kompresyjne kątowe zielone MASTER na przewód Triset-113

Gniazdo kompresyjne kątowe 90 F IEC 113 MASTER na przewód Triset-113

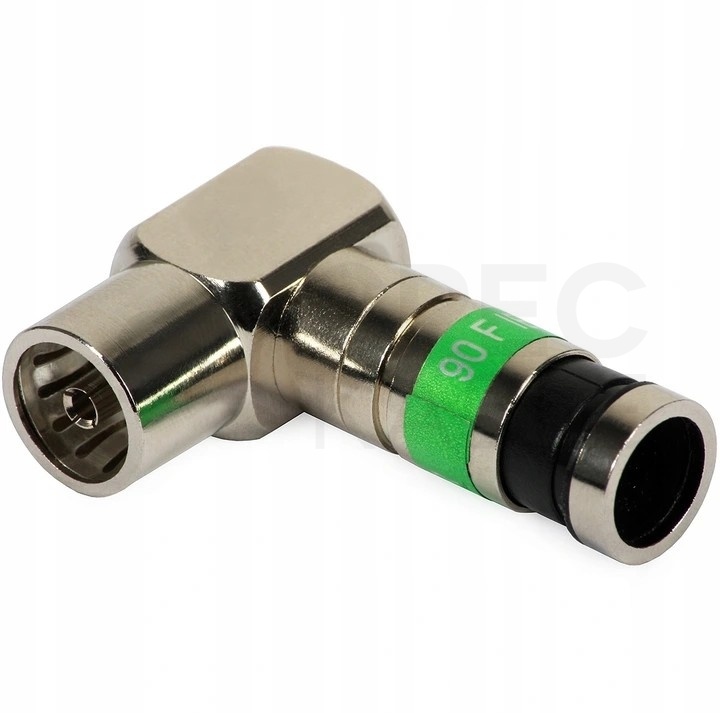

Monolityczne, wykonane z mosiądzu pokrytego niklem, gniazdo IEC kompresyjne kątowe E3007 przeznaczone jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Parametry techniczne:

• Nazwa: Złącze IEC
• Kod: E3007
• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: IEC kątowe (gniazdo)
• Wielkość [mm]: 8.4
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK

Cechy wyróżniające:

• szerokie pasmo pracy
• bardzo małe tłumienie w całym paśmie pracy
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
• złącze stanowi monolit
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113
• konstrukcja tego złącza chroniona jest licznymi patentami

Gniazdo IEC kompresyjne kątowe E3007 przeznaczone jest na kable:

• TRISET PROFI E1010_100
• TRISET PROFI E1010_500
• TRISET-113 E1015_1
• TRISET-113 E1015_100
• TRISET-113 E1015_200
• TRISET-113 E1015_500
• TRISET-113 PE E1017_1
• TRISET-113 PE E1017_100
• TRISET-113 PE E1017_200
• TRISET-113 PE E1017_500
• TRISET-113 HF E1019_500

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych. Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką
