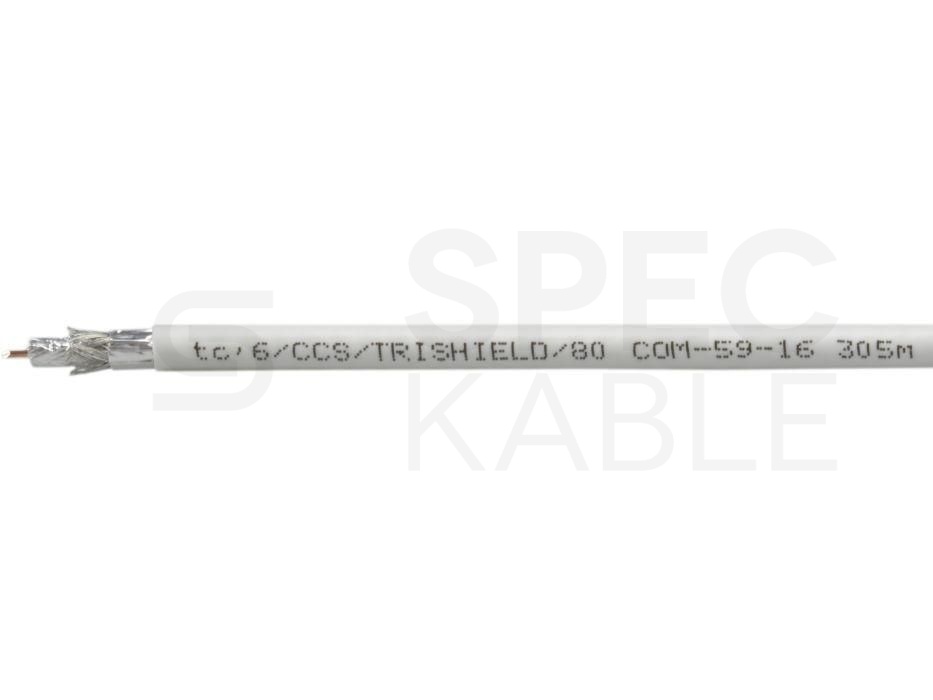

Przewód antenowy 75ohm TC6 Trishield 1,02/4,7/6,9 CCS ekran 80% biały tc'eq

Kabel koncentryczny budynkowy (RG6) tc'6 Trishield (potrójnie ekranowany) uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych. Przeznaczony do instalacji indywidualnych i zbiorczych.

Kabel tc'6 Trishield jest nowoczesnym kablem o impedancji 75 Ω charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego.

Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie.

Charakterystyka:

• żyła: 1,02 mm ± 1% CCS
• dielektryk: spieniony fizycznie PE 4.7 ± 0,15mm

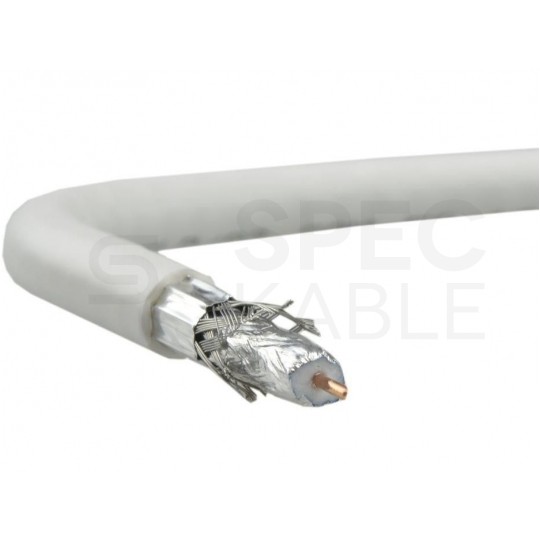

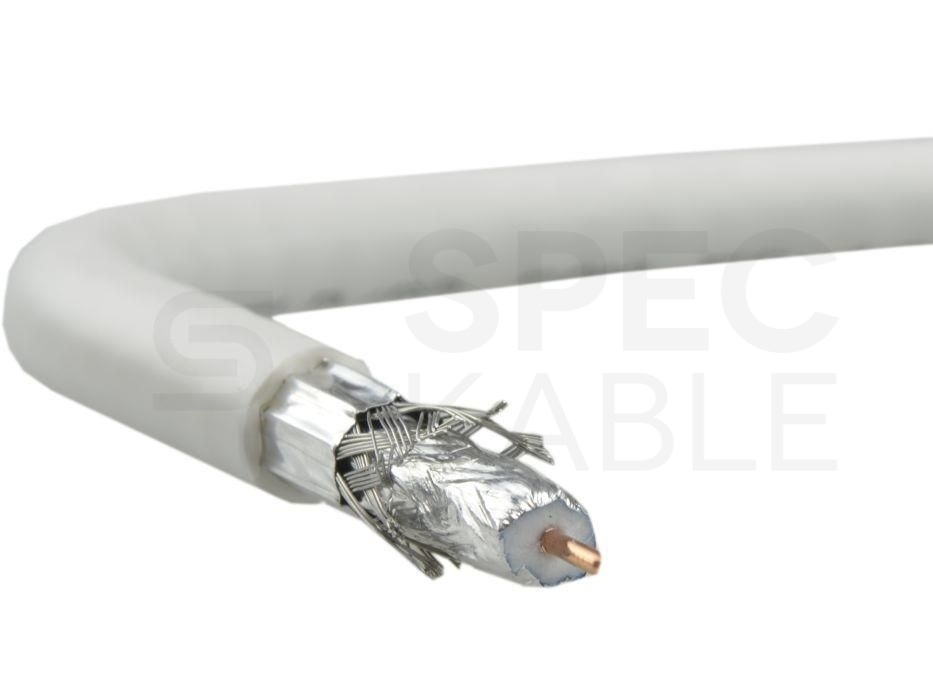

• ekran:
  • 1 warstwa: folia Al/PET, klejona do wewnętrznego dielektryka
  • 2 warstwa: 64x0,16mm, 80% pokrycia
  • 3 warstwa: folia aluminiowana, dwustronnie laminowana
• płaszcz zewnętrzny: biały PVC 6,9 ± 0,1mm
• minimalny promień gięcia: 40mm

Parametry elektryczne:

• skuteczność ekranowania: 5Mhz~30MHZ: ≤ 2,5mΩ/m; 30Mhz~1000Mhz: ≥ 85dB, klasa A
• pojemność kabla: wartość badana: 54+-3 pF/m
• rezystencja DC żyły wewnętrznej 102Ω/km
• rezystencja DC ekranowania: 22,8 Ω/km
• rezystencja DV pętli: 124,8 Ω/k
• impedancja charakterystyczna: 75Ω

Tłumienność kabla [dB/100m]*:

• 5 MHz 1,88
• 55 MHz 5,23
• 83 MHz 6,37
• 211 MHz 9,90
• 250 MHz 10,75
• 300 MHz 11,57
• 450 MHz 14,36
• 600 MHz 16,65
• 865 MHz 19,92
• 1000 MHz 21,32

*Dane pochodzą z karty katalogowej i mogą delikatnie różnić się między poszczególnymi kablami, prosimy traktować je poglądowo.
