Kabel koncentryczny 50ohm Tri-Lan 240 Dual-Shield 1,4/3,8/6,1mm Cu (oplot CuSn 80%) antenowy zewnętrzny suchy czarny TRILAN

Kabel koncentryczny nowoczesnej konstrukcji, niskotłumienny do pracy w zakresie do 6 GHz.

Płaszcz przewodu został wykonany w technologii PE (odporność na UV), co pozwala na stosowanie go zarówno wewnątrz, jak i na zewnątrz budynków. Jest podwójnie ekranowany, dzięki czemu stanowi ochronę przed polem magnetycznym i innymi zakłóceniami (interferencjami). Żyła główna wykonana ze 100% miedzi Cu. Przewód, oprócz niskiej tłumienności, zapewniającej małe straty sygnału, pozwala oszczędzać na kosztach instalacji. Może być stosowany w instalacjach WLAN 2,4GHz i 5GHz. Zastosowanie go w systemach 2,4GHz pozwoli na migracje do 5GHz bez konieczności zmiany okablowania.

• polepszone parametry w stosunku do popularnych kabli klasy H155
• niska tłumienność (aż 20% mniejsza niż w H-155)
• znakomite dopasowanie (30 dB dla 2,4GHz)
• wysoka skuteczność ekranowania (90dB dla 2,4GHz)

Specyfikacja:

• Producent: Trilan
• Model: 240
• Symbol produktu: E1171
• Impedancja: 50 Ω
• Pojemność: 83 pF/m
• Współczynnik skrócenia fali: 81 %
• Współczynnik ekranowania: >90 dB
• Rezystancja rdzenia: 11,2 Ω/km
• Rezystancja oplotu: 12,4 Ω/km
• Minimalny promień gięcia: 30/60 mm
• Temperatura pracy: -40 do +70 st.C
• Masa: 47 kg/km

Na przewód można zamontować złącza pasujące na kabel H155 (pracujące do 2,4 GHz). Na pasmo 5GHz producent poleca złącza działające do tej częstotliwości, np. N.

Budowa przewodu:

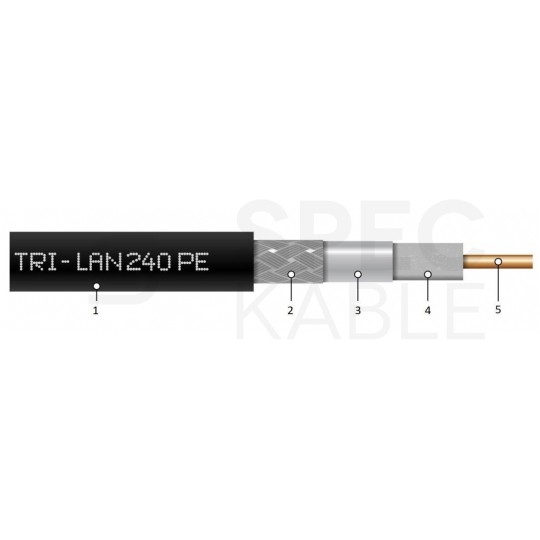

1. Powłoka zewnętrzna: PE Ø 6,1 mm
2. Ekranowanie: oplot z cynowanej miedzi CuSn 80%
3. Ekranowanie: folia Al/PET/Al 100%
4. Izolacja: dielektryk fizycznie spieniany Ø 3,8 mm
5. Żyła wewnętrzna: drut miedziany Ø 1,4 mm

Certyfikat CPR - EN 50575

Przewody marki TRILAN są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

Maksymalna moc transmitowana (częstotliwość / moc):

• 30 MHz: 1,41 kW
• 50 MHz: 1,09 kW
• 150 MHz: 0,62 kW
• 220 MHz: 0,51 kW
• 450 MHz: 0,35 kW
• 900 MHz: 0,24 kW
• 1500 MHz: 0,19 kW
• 1800 MHz: 0,17 kW
• 2000 MHz: 0,16 kW
• 2500 MHz: 0,14 kW
• 5800 MHz: 0,09 kW

Tłumienność kabla w temperaturze 20 st.C (częstotliwość / tłumienie):

• 30 MHz: 4,2 dB/100m
• 50 MHz: 5,4 dB/100m
• 150 MHz: 9,2 dB/100m
• 220 MHz: 11,2 dB/100m
• 450 MHz: 16,2 dB/100m
• 900 MHz: 23,3 dB/100m
• 1500 MHz: 30,7 dB/100m
• 1800 MHz: 33,9 dB/100m
• 2000 MHz: 35,9 dB/100m
• 2500 MHz: 40,6 dB/100m
• 5800 MHz: 65,2 dB/100m

W galerii:

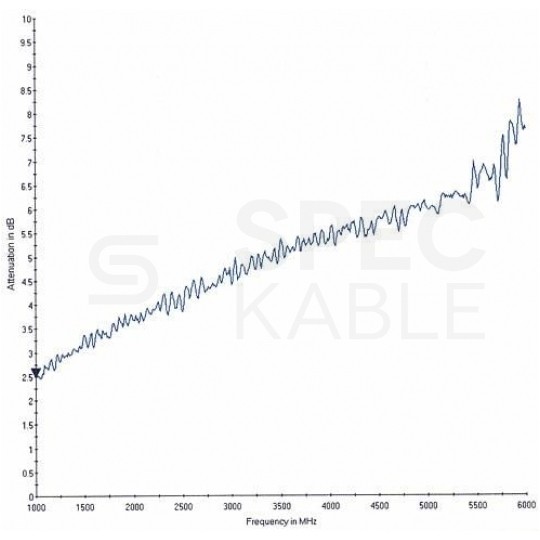

• Charakterystyka tłumienia kabla Tri-Lan 240 w funkcji częstotliwości, na 10m. Badanie wykonano w CLBT.

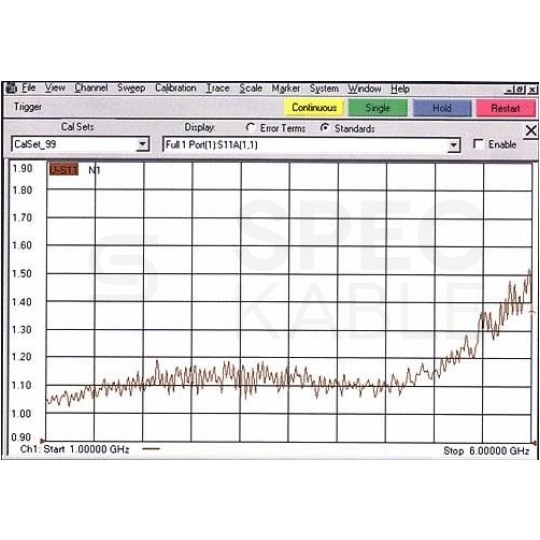

• Charakterystyka dopasowania kabla Tri-Lan 240 w funkcji częstotliwości. Badanie wykonano w CLBT.
