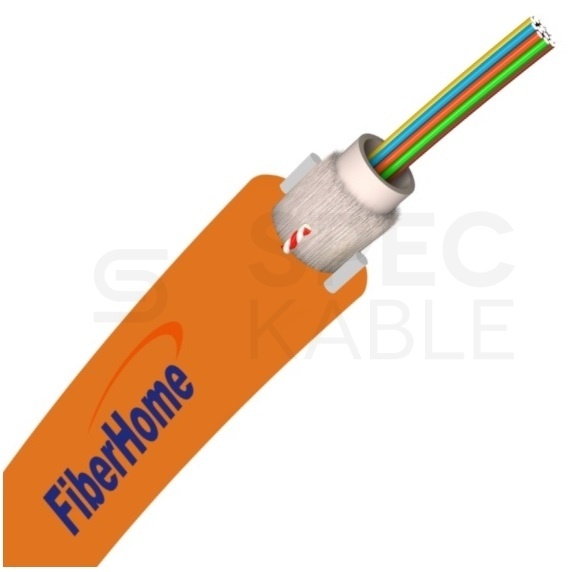

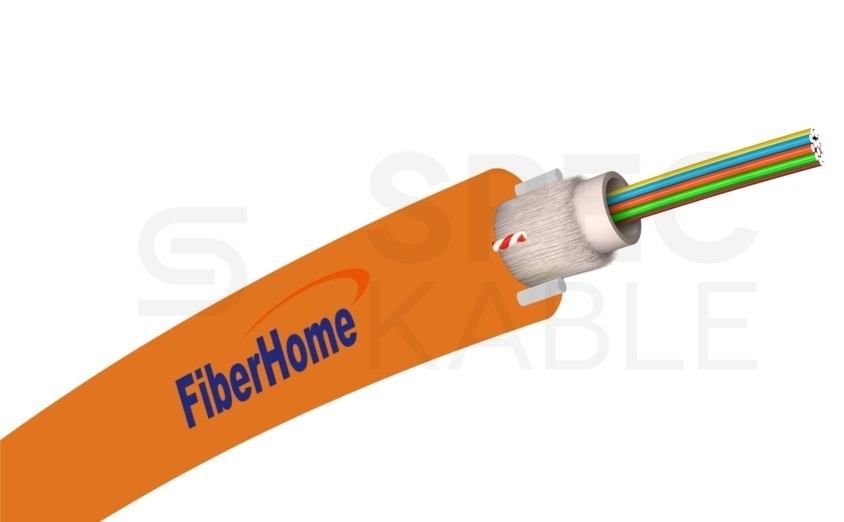

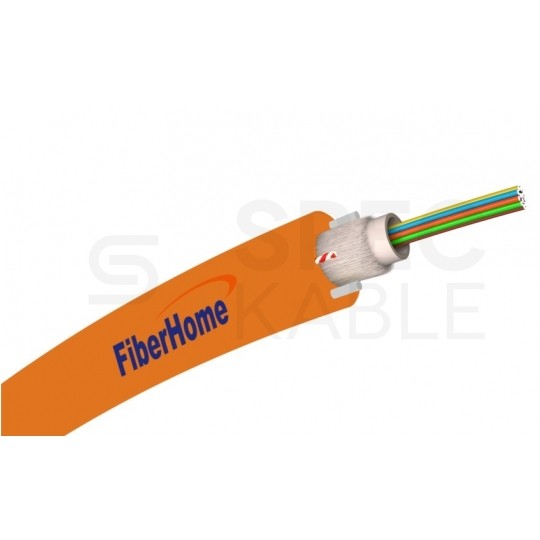

Kabel światłowodowy DAC 2 włókna SM 9/125 G.657.A1 zewnętrzny ziemny pomarańczowy FiberHome

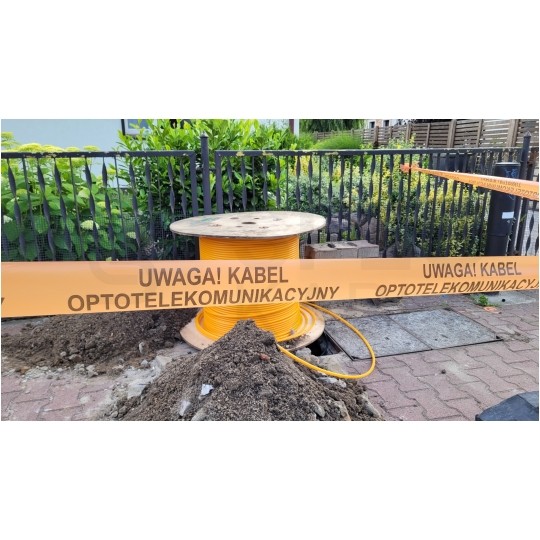

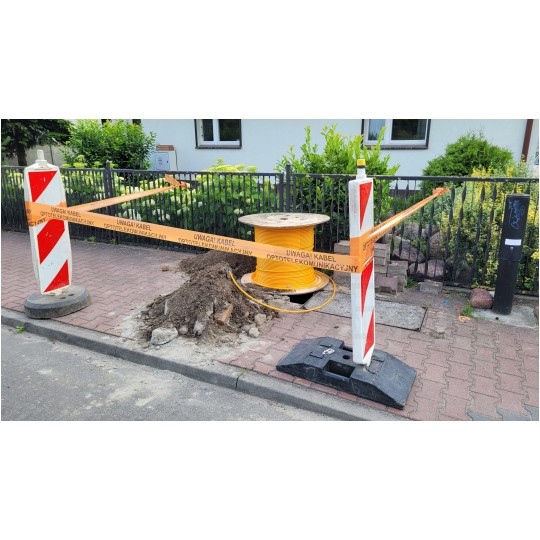

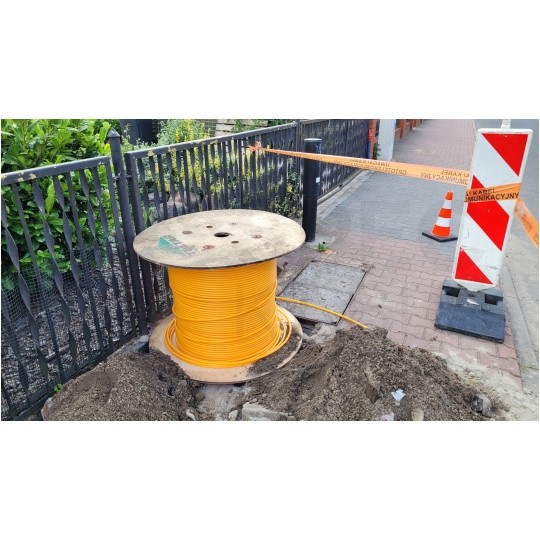

Kabel światłowodowy DAC  (ang. Direct Access Cable) to przewód dedykowany do układania bezpośrednio w ziemi. Powłoka kabla wykonana z tworzywa PE (kolor pomarańczowy) odpornego na działanie wody, roztworu soli, kwasów, ługów, alkoholi i benzyny.

Kabel charakteryzuje się dużą wytrzymałością na zgniatanie (do 1.2 kN) i rozciąganie (do 1.2 kN). Wytrzymałość przewodu zapewniają włókna szklane oraz dwa pręty FRP (Fiber Reinforced Polymer) wtopione w powłokę zewnętrzną.  Włókna światłowodowe znajdują się w luźnej tubie wypełnionej żelem hydrofobowym, który chroni je przed wnikaniem cząsteczek wody.

Przewód jest całkowicie dielektryczny. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowany został jeden ripcord. Włókna G.657A1 charakteryzują się podwyższoną odpornością mechaniczną, a minimalny promień gięcia to 15 mm. Wersja 657A1 jest kompatybilna i może być łączona z włóknem G.652.

Charakterystyka:

• Przeznaczony do bezpośredniego zakopania w ziemi
• Powłoka PE (pomarańczowa)
• Jednotubowa, dielektryczna konstrukcja
• Odporność na działanie kwasów, alkoholi, benzyny
• Odporność na działanie roztworu soli, ługów
• Wzmocnienie włóknami szklanymi
• Wzmocnienie dwoma prętami FRP
• Wysoka odporność na zgniatanie
• Włókna światłowodowe G.657A1
• Ripcord

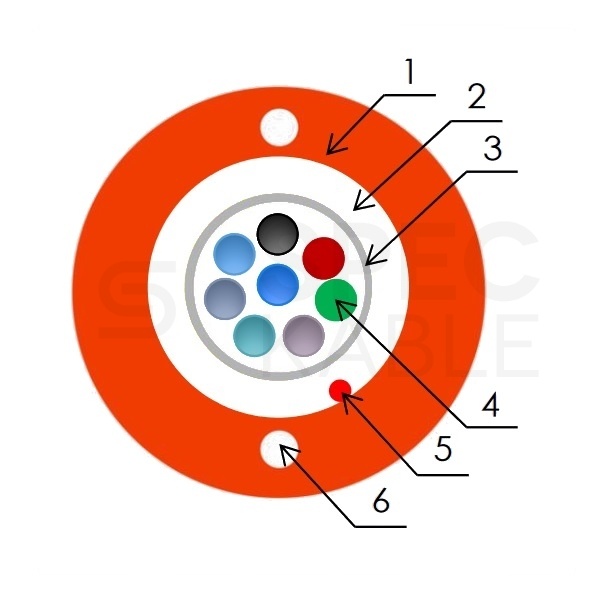

Budowa przewodu:

1. Powłoka PE (polietylen)
2. Włókno szklane
3. Tuba z włóknami
4. Włókna światłowodowe G.657A1
5. Ripcord
6. Pręt FRP (x2)

Zastosowanie:

• Optyczny kabel dostępowy

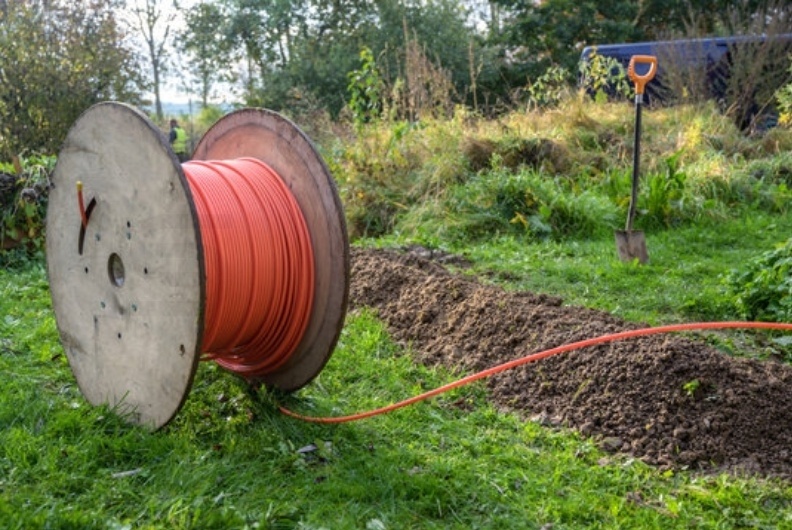

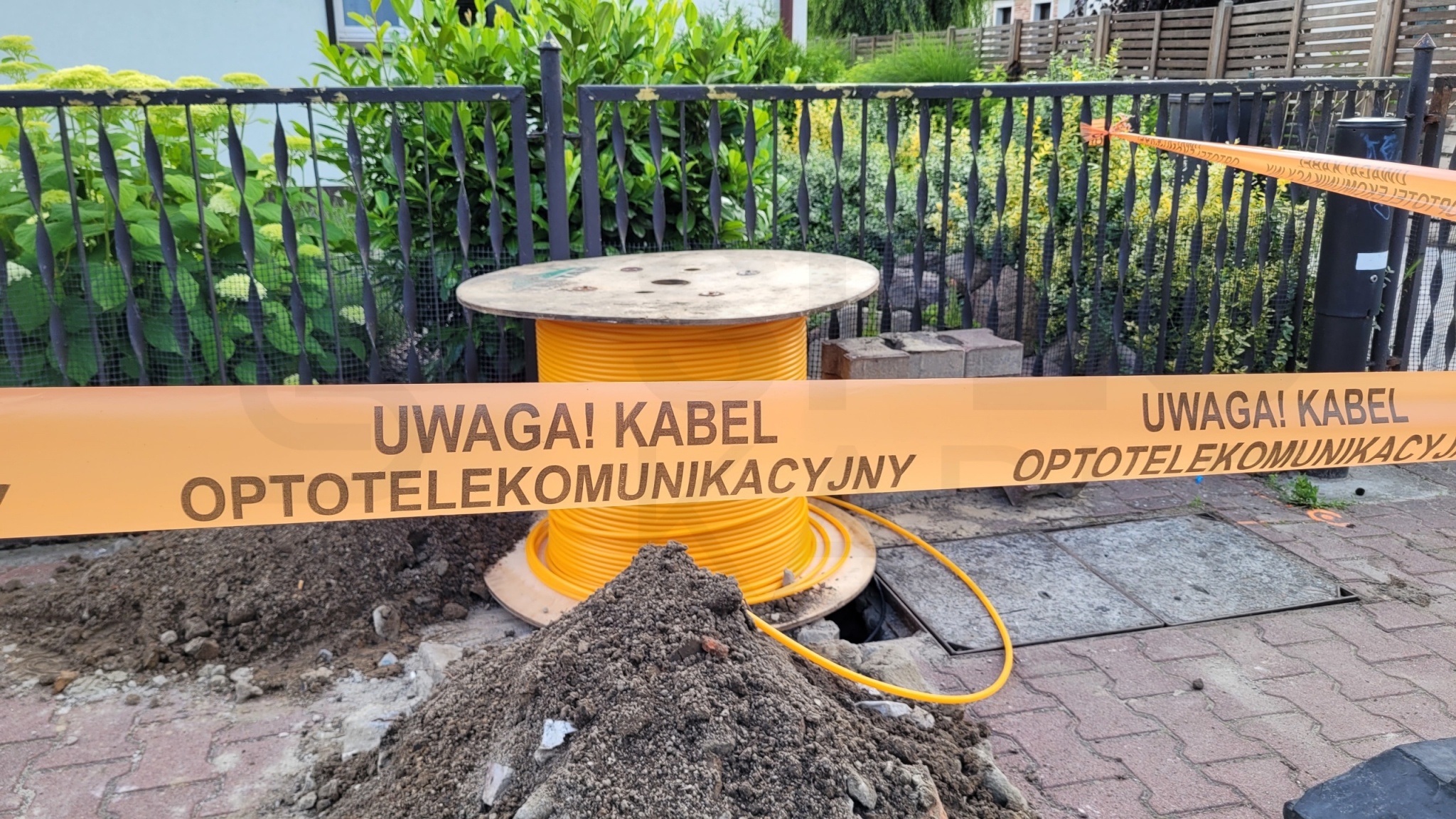

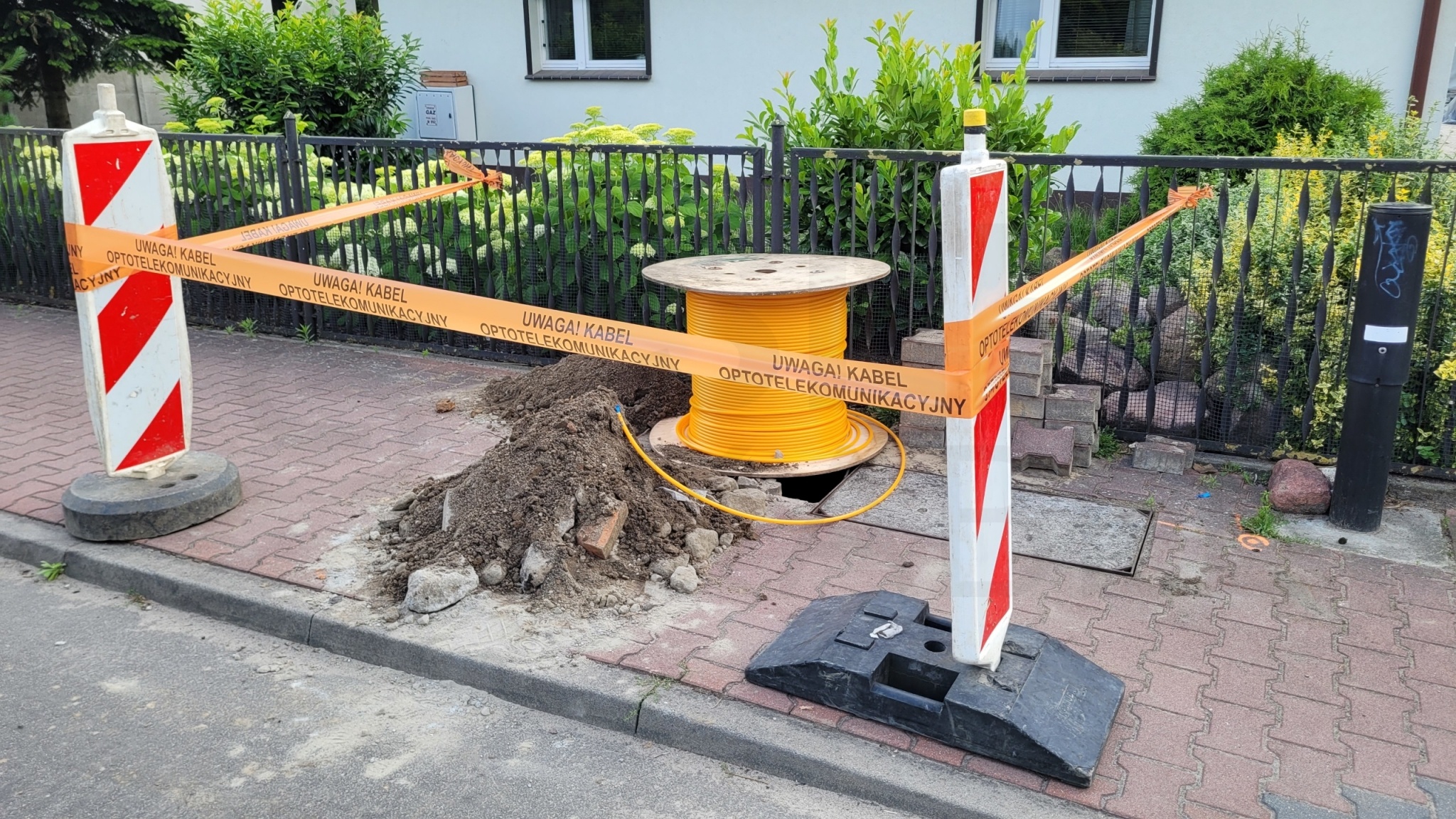

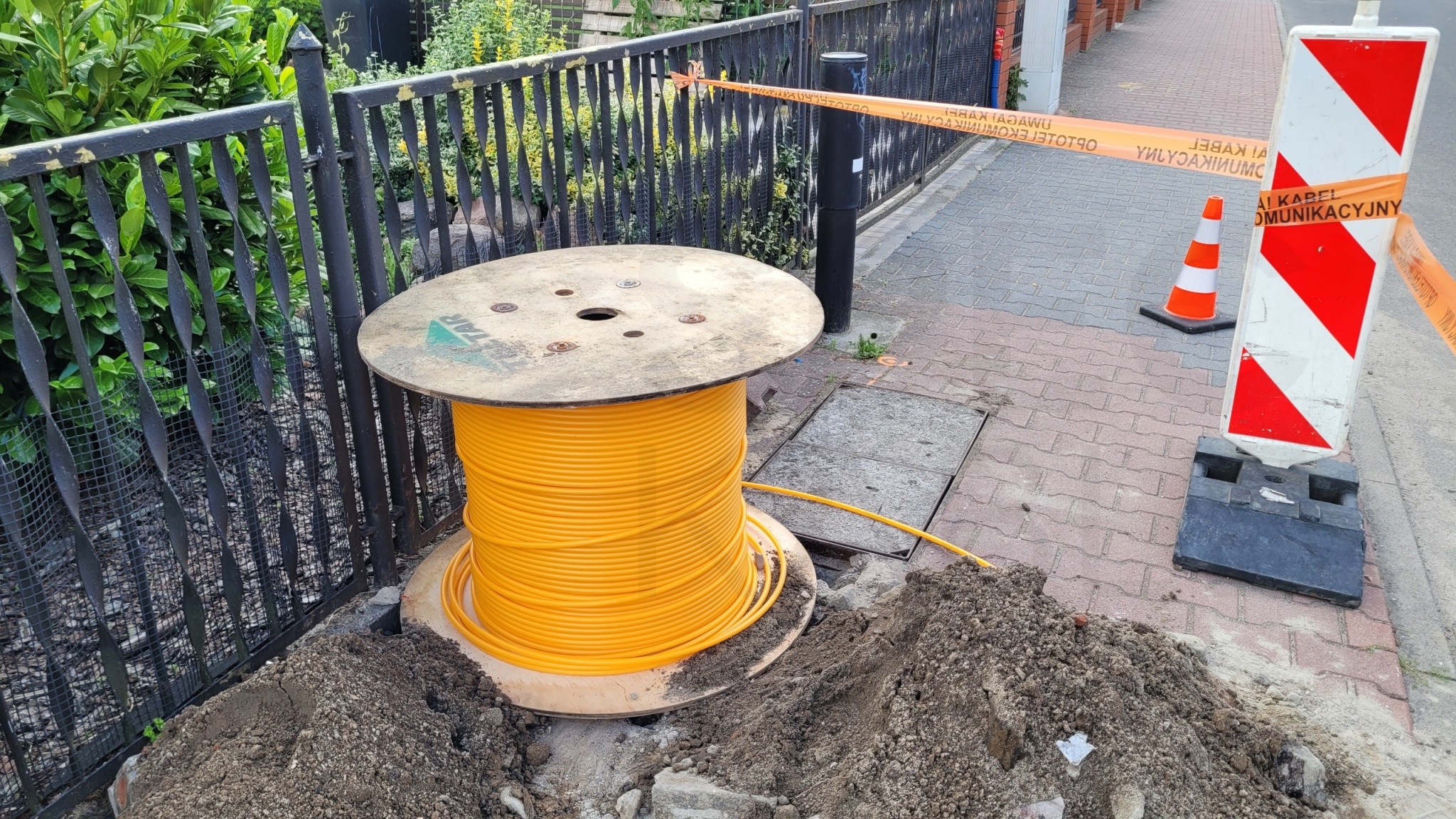

• Konstrukcja do bezpośredniego układania w wykopie
• Kabel w pełni dielektryczny
• Do połączeń ostatniej mili
• Wysoka odporność na zgniot
• Nadaje się do układania w istniejącej kanalizacji

Dane techniczne:

• Producent: FiberHome
• Indeks: F-DAC-02J.657A
• Typ kabla: DAC
• Rodzaj włókna: G.657A1
• Ilość włókien: 2
• Ilość tub: 1
• Średnica zewnętrzna: 5.2 mm
• Średnica tuby: 2.1 mm
• Grubość powłoki: 1.5 mm
• Minimalny promień gięcia: 52 mm
• Temperatura pracy (IEC 60794-1-2-F1): -35°C do +70°C
• Temperatura instalacji (IEC 60794-1-2-F1): -10°C do +55°C
• Wytrzymałość na rozciąganie (IEC 60794-1-2-E1): 1200 N
• Wytrzymałość na zgniatanie (IEC 60794-1-2-E3): 1200 N
• Wytrzymałość na skręcanie (IEC 60794-1-2-E7): 150 (5 cykli, +/-180°)
• Waga: 24 kg/km
