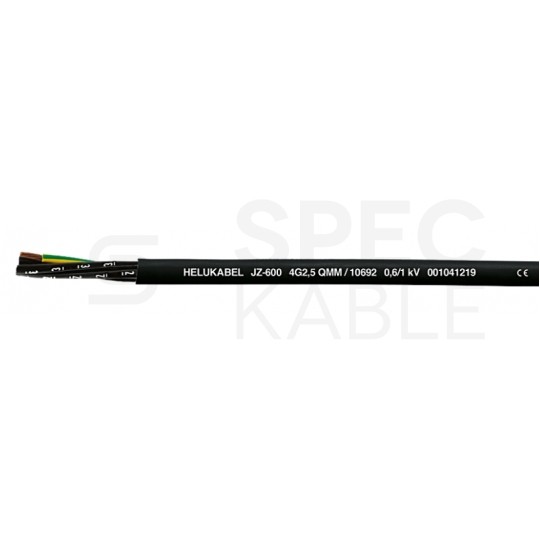

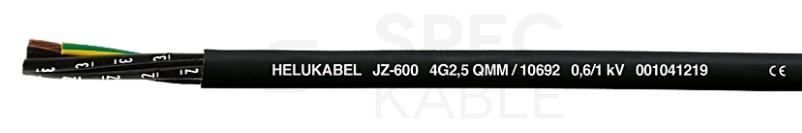

Przewód sterowniczy żyły numerowane JZ-600 0,6/1kV 3x0,75 czarny linka Helukabel

Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające. Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych oraz na wolnym powietrzu (ułożony trwale). Może być układany bezpośredniow ziemi w przypadku gdy grubość średnicy zewnętrznej jest równa lub większa niż 18 mm. Nie nadaje sie do układania w wodzie. Stosowany w przemyśle maszynowym, metalurgicznym, do sterowania, sygnalizacji i pomiarów przy taśmach produkcyjnych, instalacjach wewnętrznych, instalacjach klimatyzacyjnych, w hutnictwie i stalowniach. Żyły numerowane w taki sposób, że nawet niewielkie odsłonięcie opony zewnętrznej pozwala na lokalizację żyły: w celu uniknięcia pomyłek oznaczenia są podkreślone. Żyła ochronna położona blisko opony zewnętrznej. Zewnętrzna opona ze specjalnego PVC w kolorze czarnym, odporna na promieniowanie UV. Przewód używany głównie w krajach Europy Południowej, Wschodniej i krajach arabskich. Produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2014/35/EU.

Specyfikacja:

• Nr kat.10583
• Ilość żył x przekrój mm²: 3 G 0,75
• Śred. zew ok. mm: 7,1
• Waga Cu kg / km  22,0
• Waga ok. kg / km  74,0
• Nr AWG  19

Dane techniczne:

• Przewód sterowniczy ze specjalnego PVC, zgodny z DIN VDE 0262 oraz DIN VDE 0285-525-2-51/DIN EN 50525-2-51, dotyczącej grubości izolacji dla napięcia pracy 1 kV
• Zakres temperatur: elastycznie od –15°C do +80°C , stacjonarnie od –40°C do +80°C
• Napięcie pracy U0/U 0,6/1 kV
• Napięcie testu 4000 V
• Napięcie przebicia min. 8000 V
• Rezystancja izolacji min. 20 MOhm x km
• Minimalny promień gięcia: elastycznie 7,5 x Ø przewodu przy ułożeniu na stałe 4 x Ø przewodu
• Odporność na promieniowanie: do 80 x 106 cJ/kg (do 80 Mrad)

Budowa:

• żyła miedziana niepobielana, linka skręcana wg DIN VDE 0295 kl. 5, BS 6360 kl. 5, IEC 60228 kl. 5
• izolacja żył ze specjalnego PVC TI2 zgodnie z DIN VDE 0207-363-3/ DIN EN 50363-3
• żyły czarne z nadrukowanymi białymi cyframi wg DIN VDE 0293
• zielono-żółta żyła ochronna (od 3 żył)
• żyły skręcane równolegle
• opona zewnętrzna ze specjalnego PVC, TM2 wg DIN VDE 0207-363-4-1/ DIN EN 50363-4-1
• kolor czarny (RAL 9005)
• przewód metrowany

Właściwości:

• Olejoodporny i odporny na związki chemiczne
• Materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji zakłócających lakierowanie
• Odporny na działanie promieni ultrafioletowych UV

Testy:

PVC samogasnące i płomienioodporne, testowane wg DIN VDE 0482-332-1-2 DIN EN 60332-1-2/IEC 60332-1-2 (odpowiednik DIN VDE 0472 cz. 804 test metodą B)
