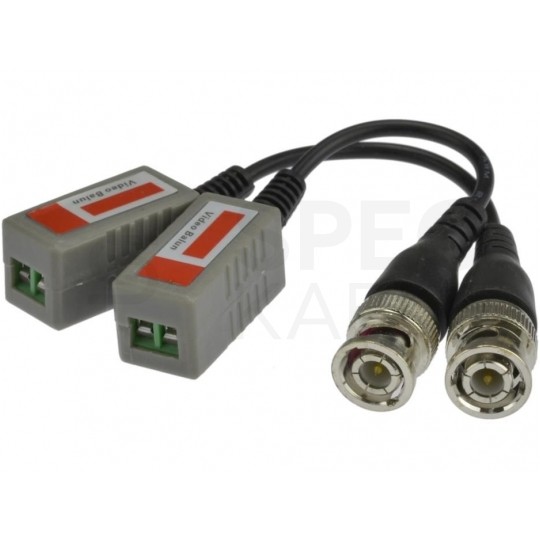

Transformator wideo TR-1B BNC <-> BNC na kabel UTP Komplet

Przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Posiada wtyk BNC na kablu oraz zaciski kablowe do skrętki.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii). Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Charakterystyka:

• Gniazdo: 2 zaciski kablowe (+) i (-)
• Wtyk: BNC (m) na kablu
• Przeznaczony do przesyłania sygnału za pomocą skrętki
• Wykonane z wysokiej jakości materiałów
• Towar sprzedawany w opakowaniach po 2 sztuki, prosimy o zakup parzystej liczby transformatorów.

Dane techniczne:

• Zasięg: 400 m
• Zakres napięcia we/wy 75Ω (CVBS): 1Vpp
• Tłumienie przelotowe: -0,5dB (dla f=5Mhz)
• Zakres pasma video: 0 ... 50Mhz (-3dB)
• CMRR (dB @ 5MHz): 50dB
• Impedancja we/wy koncentrycznego: 75Ω
• Impedancja we/wy symetrycznego: 100Ω
• Temp. pracy / wilgotność wzgl.: 0ºC ... +55ºC / <95%
