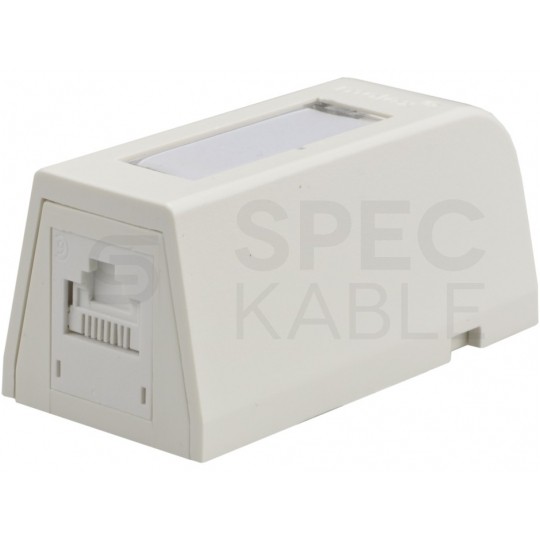

Gniazdo komputerowe 1xRJ45 kat.6 nieekranowane UTP natynkowe DataGate+ Molex

Gniazdo Synergy DG+ to małe, 1-portowe kompaktowe rozwiązanie przeznaczone do budowy punktów abonenckich w wersji natynkowej np. w przestrzeniach typu „open office”. W gnieździe zamontowany jest 1 moduł Data Gate+ kategorii 6 wyposażony w unikalną przesłonę przeciwkurzową. Skrętka wprowadzana jest do gniazda od spodu.

Styki złącza szczelinowego KATT IDC (Insulation Displacement Connector), w odróżnieniu od innych dostępnych konstrukcji, mają kształt litery V o elastycznych ramionach. Dzięki temu, podczas podłączania żył kabla styki nieznacznie tylko się uginają co minimalizuje zmęczenie materiału wydłużając tym samym wydatnie okres użytkowania produktu. Specjalnie dobrany kształt obudowy złącza szczelinowego ułatwia proces instalacji pozwalając na niejako samoistne układanie się żył w odpowiednich szczelinach złącza a nakładka wzmacniająca całkowicie zabezpiecza żyły kabla przed wyrwaniem.

Podwójny system oznaczania kolorami, umożliwia konfigurację przewodów w sekwencji 568A lub 568B. Port RJ-45 jest wyposażony w indywidualną automatyczną przesłonę przeciwkurzową, która nie tylko chroni wnętrze przez przedostawaniem się zanieczyszczeń ale stanowi niejako wskaźnik prawidłowego podłączenia kabla. Dzieje się tak za sprawą mechanizmu sprężynowego wypychającego przesłonę przy każdym odłączeniu kabla krosowego. Gdy wtyk nie jest prawidłowo podłączony, siła sprężystości tegoż mechanizmu powoduje jego odrzucenie, eliminując tym samym pozorne połączenia nie zapewniające transmisji lecz utrudniające znalezienie miejsca potencjalnego uszkodzenia. Ponadto ruchoma przesłona dzięki specjalnemu ukształtowaniu czyści wszystkie styki gniazda podczas każdego wpięcia/wypięcia kabla krosowego sprowadzając potencjalne prace konserwatorskie do absolutnego minimum.

Moduły Data Gate+ zapewniają możliwość indywidualnego znakowania pojedynczych modułów dzięki specjalnym nakładkom opisowym. Dzięki specjalnej konstrukcji, możliwa jest wymiana pojedynczego portu.

Symbol producenta: SBX-00005-02

Dane techniczne:

• Typ: RJ45 UTP kat.6
• Szerokość [mm]: 32
• Wysokość [mm]: 30
• Głębokość [mm]: 66
• Kolor: Biały

Gniazdo:

• Trwałość: > 750 cykli
• Materiał styków: Stop miedzi
• Powłoka styków: 1,27 μm złota na 2,50 μm niklu
• Materiał obudowy: Tworzywo sztuczne (UL94V0)
• Siła docisku styku: >100g
• Siła rozłączania: > 6.8kg (15 lb.)

Złącze IDC

• Materiał obudowy: UL94V0
• Trwałość: > 200 cykli
• Materiał styków: Stop miedzi
• Powłoka styków: Matowa powłoka cynowa
• Materiał obudowy: Tworzywo sztuczne (UL94V0)
• Przyjmuje przewody: 24-22 AWG (drut/linka)

Parametry transmisyjne:

• Insertion Loss [1-250MHz] ≤ 0.2·√f dB
• NEXT [1-250MHz] ≥ 54-20·log(f/100) dB
• FEXT [1-250MHz] ≥ 43.1-20·log(f/100) dB
• RL[1=f<50mhz] 30 ≥
• RL[50=f=250MHz] ≥ 24-20·log(f/100) dB
• LCL [1-250MHz] ≥ 28-20·log(f/100) dB

Parametry elektryczne:

• Rezystancja: < 20 mΩ
• Tolerancja rezystancji: < 2.5 mΩ
• Rezystancja izolacji: >100 MΩ

Zgodność z normami:

• TIA/EIA-568-B.2-1,
• ANSI/TIA-568-C.2,
• FCB część F 68.5,
• ISO 60603-7,
• ISO 11801:2002,
• EN 50173:200,
• FCC 68.
