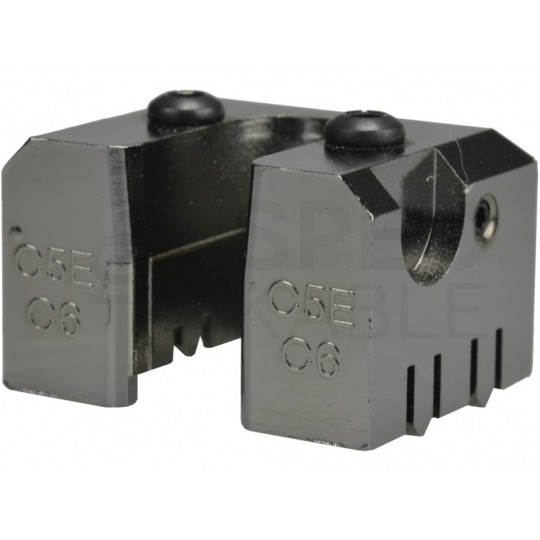

Głowica do zaciskarki modułów nieekranowanych DataGate Molex

Głowica w połączeniu z narzędziem 31.0011 do terminowania modułów DataGate™ ułatwia zarabianie modułu.

Cechy i zalety:

• Narzędzie dedykowane do zarabiania złącz DataGate™ oraz MODClip™
• Maksymalnie skraca czas zarabiania modułu
• Wciska oraz przycina osiem przewodników w złącze IDC
• Zestaw składa się z narzędzia oraz wymiennych głowic roboczych

Podczas jednego cyklu ściśnięcia narzędzia zarabiamy wszystkie 8 przewodników dzięki czas zarabiania jest skrócony do minimum. Narzędzie ułatwia ułożenie przewodników w szczelinach złącza IDC, wciska 8 przewodników jednocześnie oraz przycina wystające przewodniki dzieki czemu po wyjęciu moduł należy jedynie wcisnąć nakładkę złącza IDC oraz wpiąć moduł w panel lub gniazdko.

Aby zarabiać moduły DataGate należy zakupić narzędzie do zarabiania modułów (31.0011) oraz głowicę roboczą do zarabiania nieekranowanych modułów Data Gate (31.0012) lub ekranowanych kat. 6A (31.0013). Głowicę mocuje się w narzędziu przy pomocy dwóch śrub z łbem przystosowanym do klucza heksagonalnego (klucz w zestawie z głowicą).

Użytkowanie narzędzia jest niezwykle proste. Przygotowany wcześniej kabel (powłoka zewnętrzna zdjęta na długości ok. 5 cm, cztery pary rozdzielone na boki) umieszczamy w szczelinie narzędzia. Moduł DataGate należy umieścić w głowicy, osiem przewodników należy umieścić w szczelichach złącza IDC zgodnie z przyjętą sekwencją terminowania 568A lub 568B. Głowicę roboczą należy obrócić o 180 stopni w stronę matrycy dociskowej oraz ścisnąć narzędzie. W jednym ruchu osiem przewodników zostanie wciśniętych w złącze IDC oraz przyciętych na równo z modułem.

Głowica pozwala na zarobienie następujących modułów:

• KSJ-00018-0*
• KSJ-00024-0*
• KSJ-00032-0*
• KSJ-00033-0*
