Ogranicznik przepięć SPD DC 1000V C PV30 (Typ 2) 2P 20kA/40kA fotowoltaiczny VCX

Ogranicznik przepięć SPD DC 1000V C PV30 (Typ 2) 2P 20kA/40kA fotowoltaiczny VCX

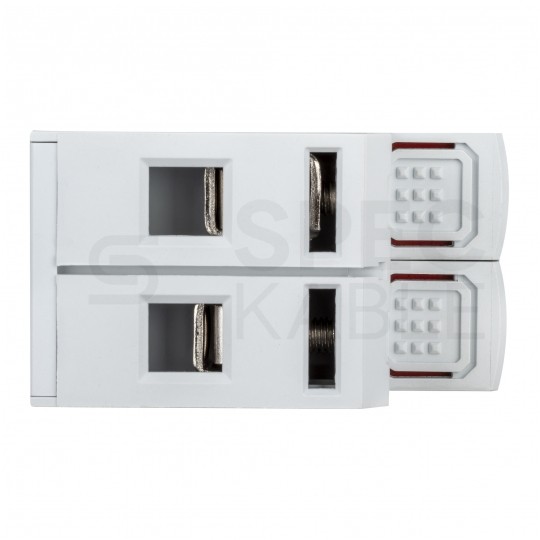

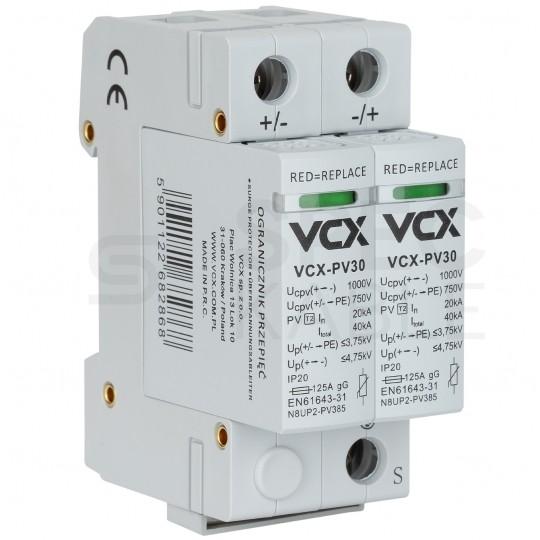

Ogranicznik przepięć SPD DC 1000V C PV30 (Typ 2) 2P 20kA/40kA VCX to warystorowe urządzenie zabezpieczające instalacje fotowoltaiczne przed przepięciami wywołanymi zjawiskami atmosferycznymi, łączeniowymi oraz indukowanymi w sieci.

Jego podstawową funkcją jest szybkie (poniżej 25 ns) ograniczanie przepięć do poziomu poniżej 3,5 kV przy maksymalnym napięciu pracy 1000 V DC, dzięki czemu chroni przewody, urządzenia oraz czułą elektronikę.

Stosowany jest głównie w instalacjach PV po stronie DC, a także w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych jako element wielostopniowego systemu ochrony przeciwprzepięciowej.

Dane techniczne:

• Klasa ochrony: T2
• Wykonanie: warystorowe
• Przyłącza max: 35mm2
• Maksymalne napięcie pracy: Ucpv 1000V DC
• Prąd próbny: In(8/20) 20 kA
• Prąd max:  Imax(8/20) 40kA
• Napięciowy poziom ochrony: Up <3,5 kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
• Ilość modułów: 2P

Zastosowanie:

Przedstawione ograniczniki przepięć zostały zaprojektowane do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Mogą również znajdować się rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych do ochrony instalacji elektrycznych i urządzeń czułych.

Zabezpieczenie wykonane jest z warystorów a ich podstawową zaletą jest duża szybkość działania. Mogą one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają dużą zdolność pochłaniania energii. Warystory stosuje się dla zabezpieczenia przed przepięciami zarówno w obwodach zmiennoprądowych, jak i stałoprądowych.

TYPY / KLASY ograniczników przepięć:

Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).

Ogranicznik typu 1, czyli dawnej klasy B

• często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.

Ogranicznik typu 2, czyli dawnej klasy C

• często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.

Ochronnik typu 3, czyli dawnej klasy D

• służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.

Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.

Producent - VCX

Firma VCX  od początku swojej działalności specjalizuje się w sprzedaży systemów ochrony przeciwprzepięciowej. Swoją wiedzę opierają na doświadczeniach wyniesionych we współpracy z liderami w tej dziedzinie.

Produkty firmy VCX są kontrolowane na każdym etapie produkcji, dzięki czemu gwarantują najwyższą jakość oraz charakteryzują się trwałością i niezawodnością. Produkcja odbywa się na bazie najwyższej jakości podzespołów, a gwarancją jakości jest także system ISO 9001 wprowadzony przez zakład produkcyjny.
