Przekładnik prądowy niskiego napięcia S40L 150/5A 2,5VA kl. 0,2s wzorcowany OUM SIGMA

Przekładnik prądowy niskiego napięcia S40L 150/5 A 2,5VA kl. 0,2s wzorcowany OUM SIGMA

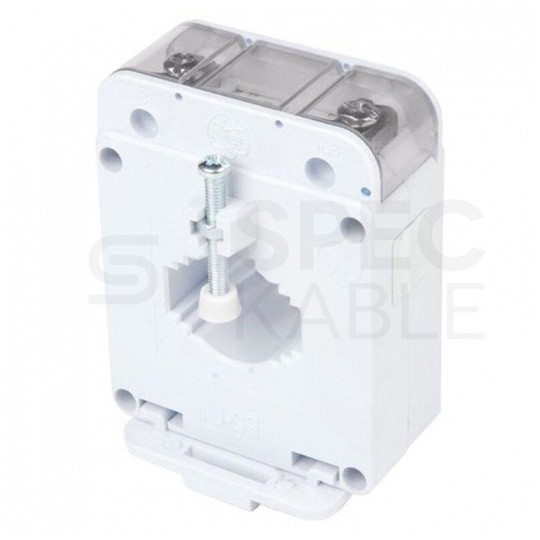

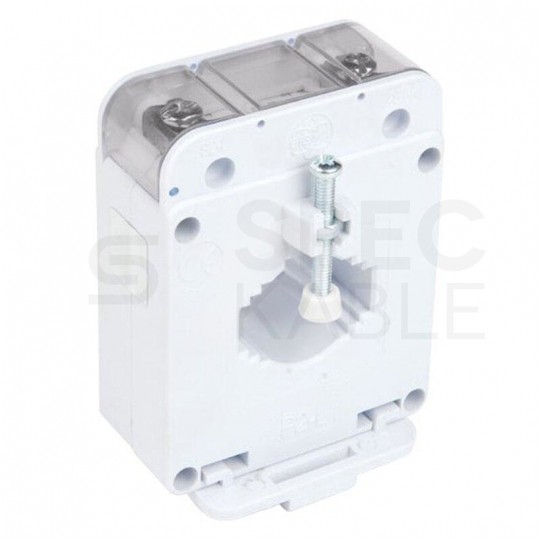

Przekładnik prądowy niskiego napięcia S40L 150/5 A, 2,5 VA w klasie 0,2s, wzorcowany przez OUM SIGMA, jest przeznaczony do rozliczeń z energetyką i pracy w instalacjach wewnętrznych.

Zapewnia precyzyjny pomiar w systemach zasilania AC oraz w rozdzielnicach nn, spełniając wymagania PN-EN/IEC 61869-2.

Trudnozapalna, samogasnąca obudowa z poliwęglanu (UL94V0), plombowana przezroczysta osłona zacisków, niklowane zaciski i uchwyt montażowy gwarantują bezpieczny i wygodny montaż.

Najważniejsze funkcje:

• Świadectwo wzorcowania Okręgowego Urzędu Miar (OUM)
• Obudowa: wykonana z tworzywa poliwęglanowego o wysokiej odporności mechanicznej, zgrzewana za pomocą ultradźwięków, trudno zapalna i samogasząca wg normy UL94V0
• Zabezpieczenie zacisków wtórnych uchylnymi osłonami przed ewentualnym dotykiem
• Przejrzysta osłona zabezpieczona plombą
• Izolowane śruby do pozycjonowania przekładnika na szynie
• Niklowane zaciski obwodu wtórnego
• Uchwyt montażowy w standardzie
• Do zastosowań wnętrzowych
• Zgodność z normą: PN-EN61869-2

Dane techniczne:

• Producent: Sigma
• Typ: Przekładnik prądowy niskiego napięcia
• Przeznaczenie: do rozliczeń z energetyką
• Norma: PN-EN61869-2:2013-6
• Napięcie pracy: 720 V
• Częstotliwość: 50 / 60 H
• Temperatura pracy: -25 / 75°C
• Dopuszczalna wilgotność względna: do 95%
• Ciągły prąd termiczny: 1,2 xIn
• Znamionowy krótkotrwały prąd cieplny: 60 xIn / 1 sec - 100 xIn / 1 sec
• Znamionowy prąd dynamiczny: 2,5 x Ith / 1 sec
• Napięcie probiercze: 3 kV eff. (50 Hz) / 1 min
• Klasa izolacji: E (120°C max.)
• Stopień ochrony: IP20
• Współczynnik bezpieczeństwa: do 1500 A - FS5; powyżej FS10
• Zaciski wtórne: Mosiądz niklowany, śruby M5
• Zalecany moment dokręcenia: 2 Nm (dla zacisków wtórnych)
• Klasa dokładności: 0,2s
• Moc: 2,5VA
• Prąd pierwotny: 150 A
• Prąd wtórny: 5 A
• Wymiary: 60x80x92mm

O producencie:

Sigma Elektrik to turecki producent aparatury elektrycznej działający od 1993 r., który z wytwórcy automatycznych bezpieczników urósł do zespołu ponad 300 specjalistów i obsługuje zarówno rynek krajowy, jak i eksport.

Firma projektuje i wytwarza rozwiązania z obszaru niskonapięciowej aparatury łączeniowej oraz wyposażenia rozdzielnic, koncentrując się na ochronie, pomiarach i sterowaniu w instalacjach LV.

Wyróżniają ją m.in. miniaturowe wyłączniki nadprądowe (MCB), wyłączniki mocy (MCCB), styczniki oraz przekładniki prądowe nn, a także specjalistyczne wyłączniki DC do ochrony obwodów prądu stałego.
