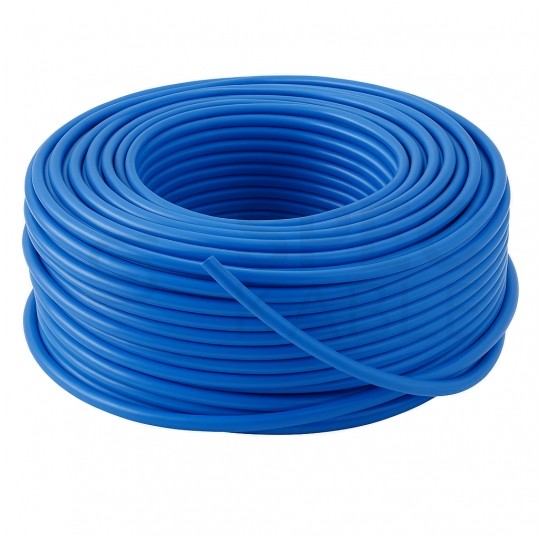

Kabel sterowniczy iskrobezpieczny OZ-BL-CY 4x0,75mm2 niebieski 300/500V zewnętrzny ekranowany numerowany olejoodporny linka Helukabel

Kabel sterowniczy iskrobezpieczny OZ-BL-CY 4x0,75mm2 niebieski 300/500V zewnętrzny ekranowany numerowany olejoodporny linka Helukabel

Specjalistyczny kabel iskrobezpieczny, niemieckiej marki Helukabel, wykonany wg normy DIN VDE 0285-525-2-51 / DIN EN 50525-2-51.

Przeznaczony o obszarów zagrożonych wybuchem (EX) oznaczonych jako iskrobezpieczne (niebieskie, typ -i-). Giętki przewód sterowniczy lub pomiarowy do układów iskrobezpiecznych w technice pomiarowo-kontrolnej. Systemy te nie są uziemione i mają oddzielny obwód zasilania.

Przewód używany do elastycznych zastosowań, w których występują średnie naprężenia mechaniczne przy swobodnym ruchu, lecz bez naprężeń rozciągających i pracy w prowadnikach kablowych.

Nie nadaje się do układania w ziemi. Ekran gwarantuje dokładną transmisję danych. W celu zoptymalizowania EMC producent zaleca obustronny, obwodowy kontakt oplotu miedzianego z zaciskami (np. dławikami kablowymi EMC).

Dane techniczne:

• Producent: Helukabel
• Indeks: 14030
• Rodzaj kabla: OZ-BL-CY
• Liczba i przekrój żył: 4 x 0,75 mm²
• Napięcie pracy (AC): 300/500 V
• Napięcie testu (żyła/żyła): 3000 V
• Napięcie przebicia: 6000 V
• Pojemność wzajemna żyła/żyła przy 800 Hz: około 140 pF/m
• Pojemność wzajemna żyła/ekran przy 800 Hz: około 187 pF/m
• Indukcyjność: około 0,68 mH/km
• Rezystancja sprzężenia przy 30 MHz: około 250 Ohm/km
• Min. promień gięcia (stacjonarnie): 5 x Ø
• Min. promień gięcia (elastycznie): 10 x Ø
• Temperatura pracy (stacjonarnie): -40℃ do +80℃
• Temperatura pracy (elastycznie): -10℃ do +80℃
• Średnica zewnętrzna (około): 7,1 mm
• Waga kabla: 77 kg/km
• Waga miedzi: 60 kg/km

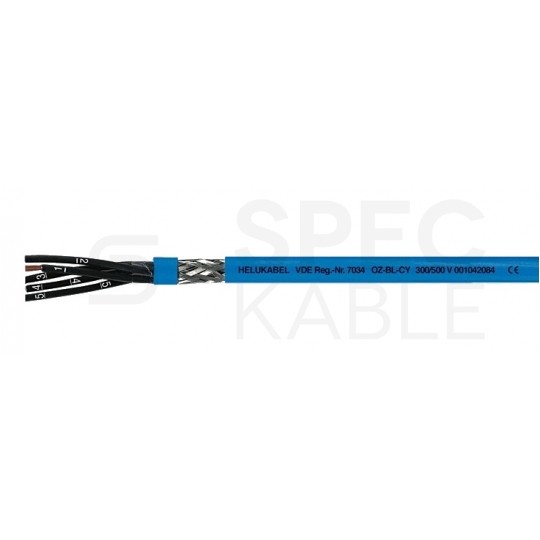

Budowa przewodu:

• Żyły: miedziane, nieocynowane, wielodrutowe, giętkie klasy 5 wgDIN VDE 0295 / IEC 60228
• Izolacja żył: PVC typu Z 7225
• Oznaczenie żył: żyły czarne z nadrukowanymi białymi cyframi, wg DIN VDE 0293-334 (bez żyły żółto-zielonej)
• Ośrodek: żyły skręcone w warstwy z optymalnym skokiem ośrodka
• Obwój: folia z tworzywa sztucznego
• Ekran: oplot z drutów miedzianych ocynowanych o gęstości krycia ok. 85%
• Powłoka zewnętrzna: PVC wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1(typu TM2)
• Kolor powłoki: niebieski (RAL 5015)

Właściwości:

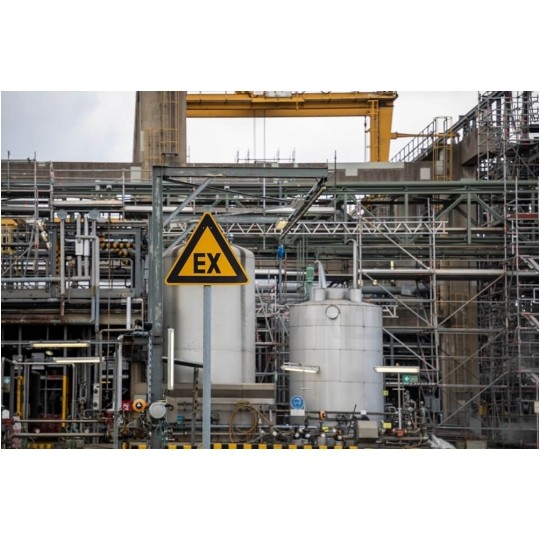

• Do instalacji iskrobezpiecznych w strefach zagrożonych wybuchem (EX)
• Odporny na promieniowanie UV
• Odporny na warunki atmosferyczne
• W dużej mierze odporny na olej
• Stosowany do instalacji zewnętrznych
• Materiały użyte do produkcji nie zawierają silikonu, kadmu oraz substancji uniemożliwiających osadzanie się lakieru w procesie lakierowania

Badania:

• Odporność na pionowe rozprzestrzenianie płomienia na pojedynczym przewodzie wg DIN VDE 0482-332-1-2 / DIN EN60332-1-2 / IEC 60332-1-2
• Odporność na UV wg DIN EN ISO 4892-2
• Odporność na warunki atmosferyczne wg DIN EN ISO 4892-2
• Z niebieską powłoką do systemów iskrobezpiecznych (typu -i-) w obszarach zagrożonych wybuchem wg DIN VDE 0165-1 / DIN EN 60079-14 / IEC 60079-14, Section 16.2.2
• VDE-Reg.-No. 7034
