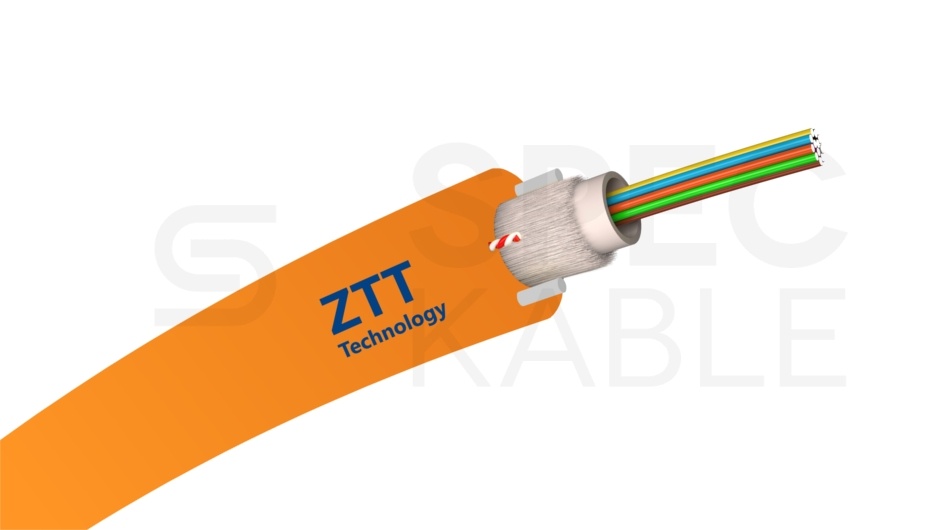

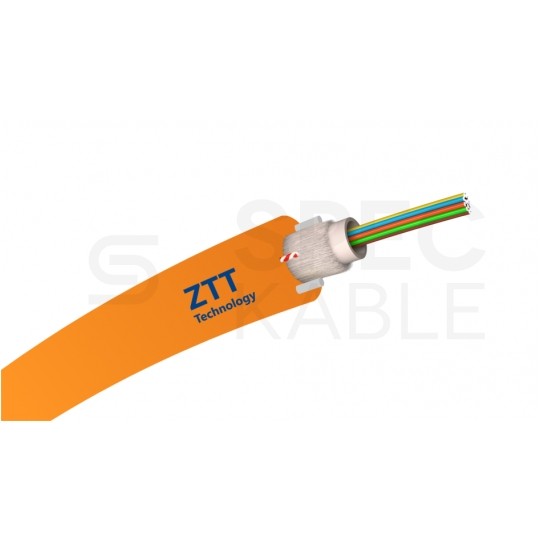

Kabel światłowodowy DAC 2 włókna SM 9/125 G.652.D zewnętrzny ziemny pomarańczowy ZTT

Kabel światłowodowy DAC (ang. Direct Access Cable) to przewód dedykowany do układania bezpośrednio w ziemi. Powłoka kabla wykonana z tworzywa PE (kolor pomarańczowy) odpornego na działanie wody, roztworu soli, kwasów, ługów, alkoholi i benzyny.

Kabel charakteryzuje się dużą wytrzymałością na zgniatanie (do 4 kN) i rozciąganie (do 1.2 kN). Wytrzymałość przewodu zapewniają włókna szklane oraz dwa pręty FRP (Fiber Reinforced Polymer) wtopione w powłokę zewnętrzną. Włókna światłowodowe znajdują się w luźnej tubie wypełnionej żelem hydrofobowym, który chroni je przed wnikaniem cząsteczek wody.

Przewód jest całkowicie dielektryczny. Dla ułatwienia ściągnięcia powłoki zewnętrznej zastosowane zostały dwa ripcordy. Zastosowane jednomodowe włókna typu G.652D charakteryzują się obniżonym "pikiem wodnym" (Zero Water Peak) i są kompatybilne z powszechnym w użytkowaniu standardem G.657.

Charakterystyka:

• Przeznaczony do bezpośredniego zakopania w ziemi
• Powłoka PE (pomarańczowa)
• Jednotubowa, dielektryczna konstrukcja
• Odporność na działanie kwasów, alkoholi, benzyny
• Odporność na działanie roztworu soli, ługów
• Wzmocnienie włóknami szklanymi
• Wzmocnienie dwoma prętami FRP
• Wysoka odporność na zgniatanie
• Włókna światłowodowe G.652D charakteryzujące się obniżonym "pikiem wodnym"
• Ripcordy

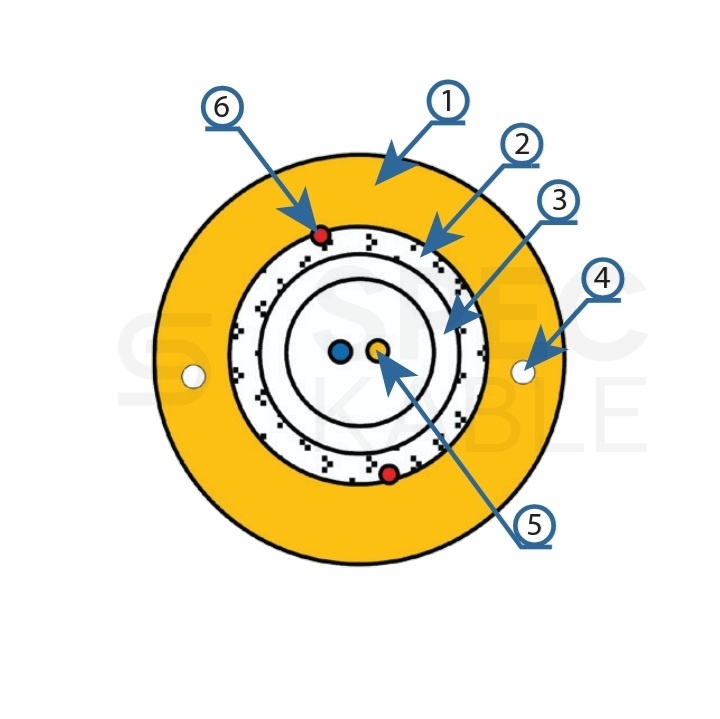

Budowa przewodu:

1. Powłoka PE (polietylen)
2. Włókno szklane
3. Tuba z włóknami
4. Pręt FRP (x2)
5. Włókna światłowodowe G.652D
6. Ripcord (x2)

Zastosowanie:

• Optyczny kabel dostępowy

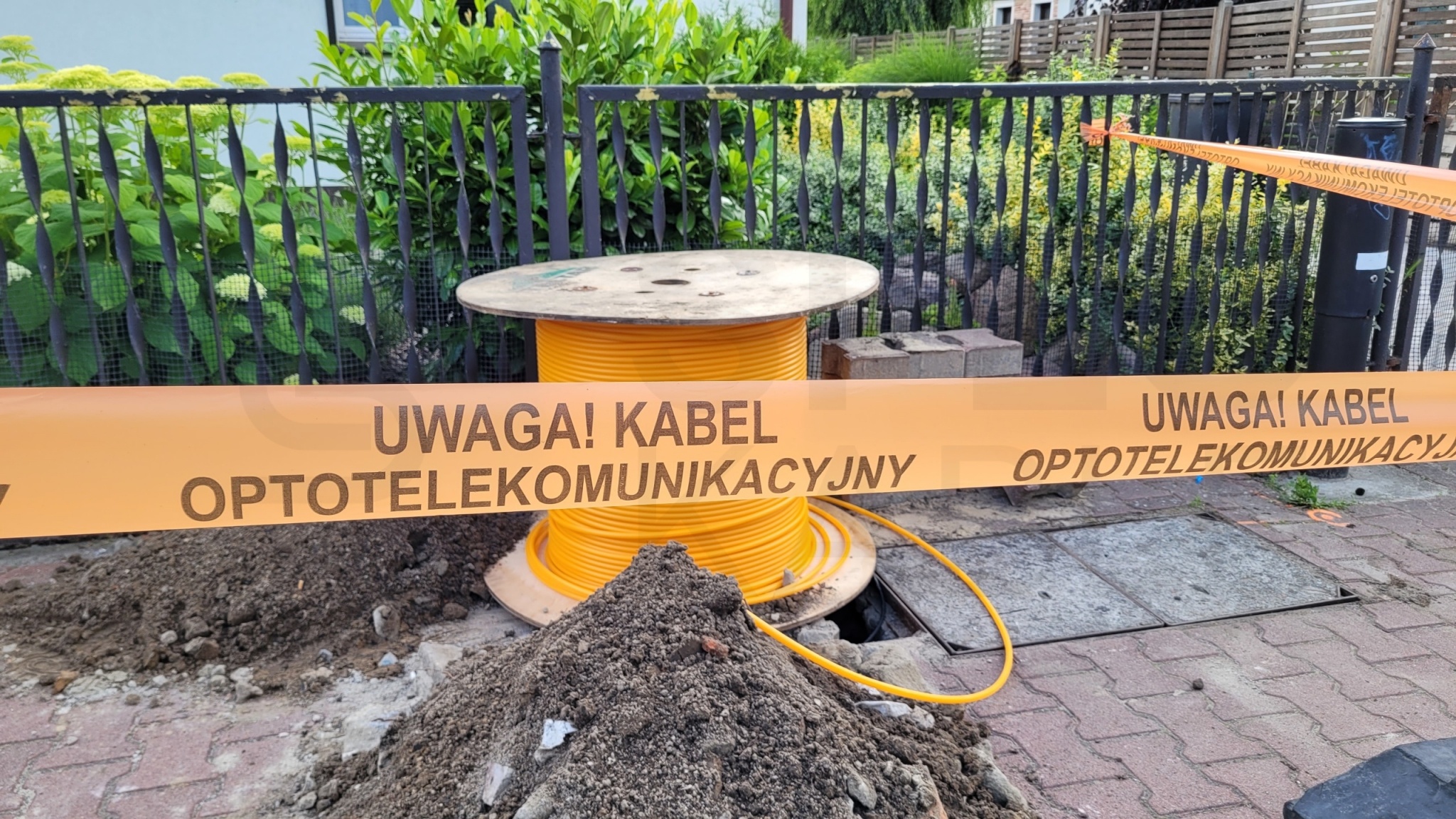

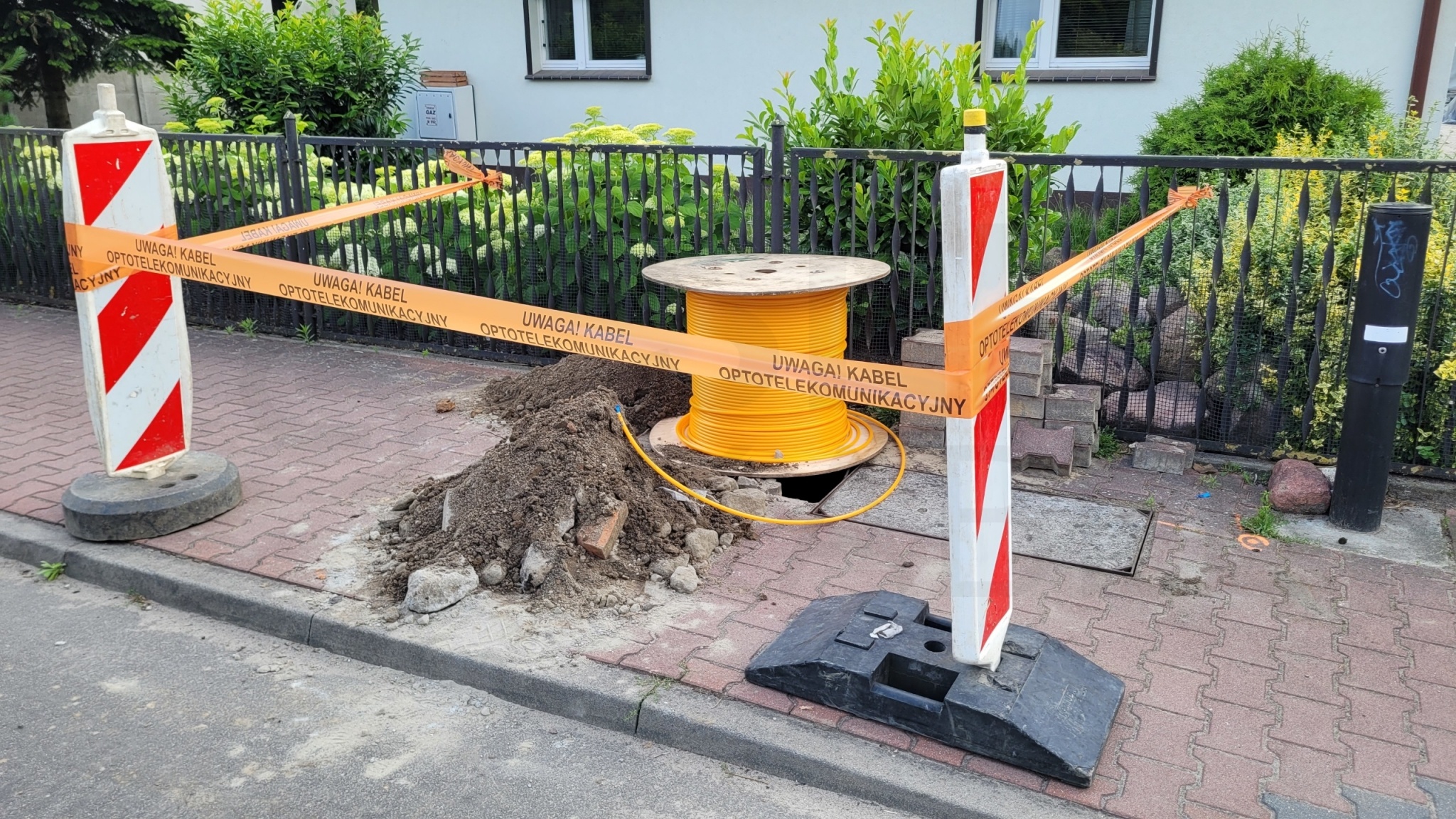

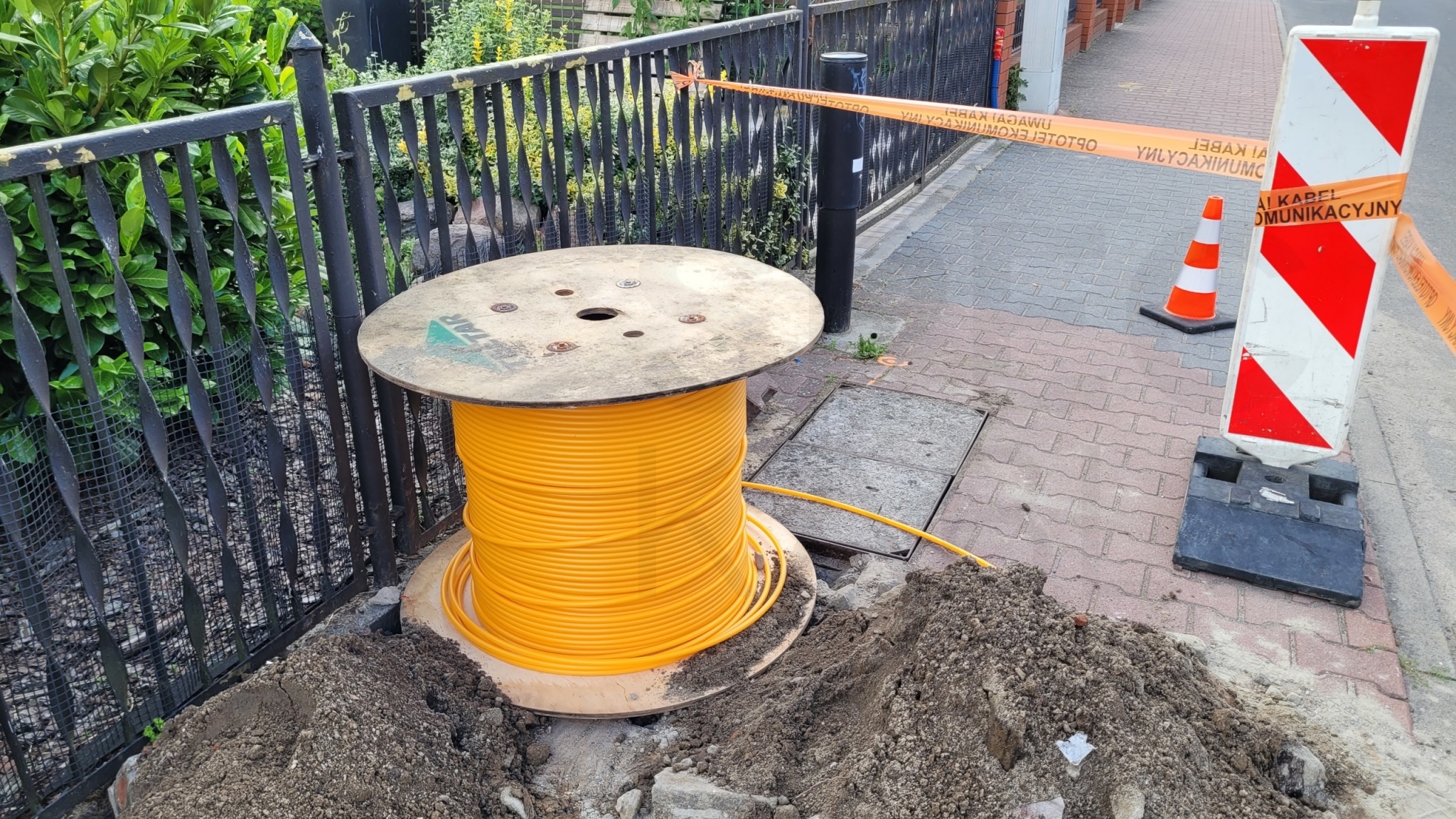

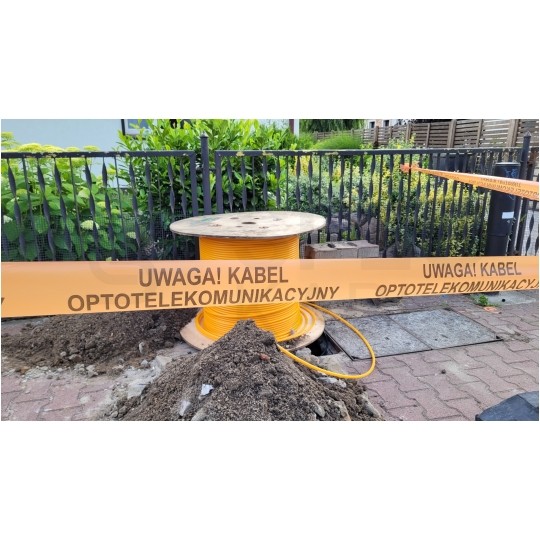

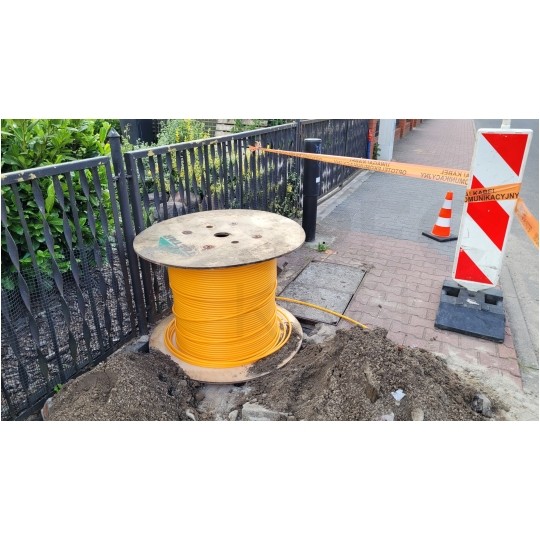

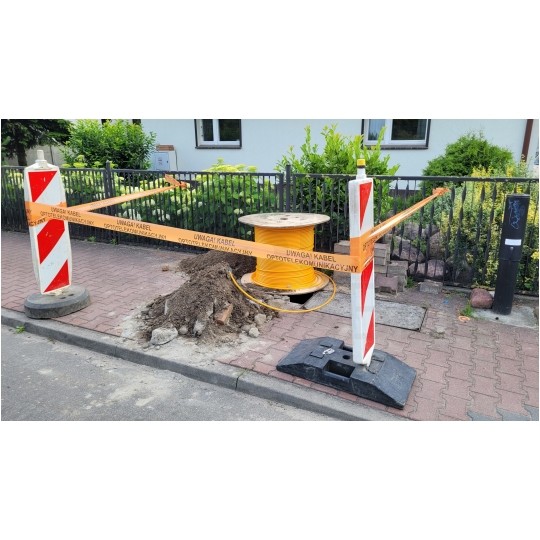

• Konstrukcja do bezpośredniego układania w wykopie
• Kabel w pełni dielektryczny
• Do połączeń ostatniej mili
• Wysoka odporność na zgniot
• Nadaje się do układania w istniejącej kanalizacji

Dane techniczne:

• Producent: ZTT
• Indeks: Z-DAC-02J.652
• Typ kabla: DAC
• Rodzaj włókna: G.652.D
• Ilość włókien: 2
• Ilość tub: 1
• Średnica zewnętrzna: 5.3 mm
• Grubość powłoki: 1.2 mm
• Minimalny promień gięcia: 53 mm
• Temperatura pracy (IEC 60794-1-F1): -30°C do +60°C
• Temperatura instalacji (IEC 60794-1-F1) : -20°C do +50°C
• Odporność na rozciąganie (IEC 60794-1-E1): 1200 N
• Odporność na zgniatanie (IEC 60794 -1-E3): 4000 N / 100 mm
• Odporność na uderzenia (IEC 60794 -1-E4): 20 uderzeń, 12 Nm
• Odporność na zginanie (IEC 60794-1-E6): 20 [cykli (15xD)]
• Odporność na skręcanie (IEC 60794-1-E7): obciążenie 120N (10 cykli, 180˚)
• Odporność na wnikanie wody (IEC 60794-1-F5B): Tak
• Odporność na ścieranie (IEC 60794-1-E2): Tak
• Waga: 24 kg/km
