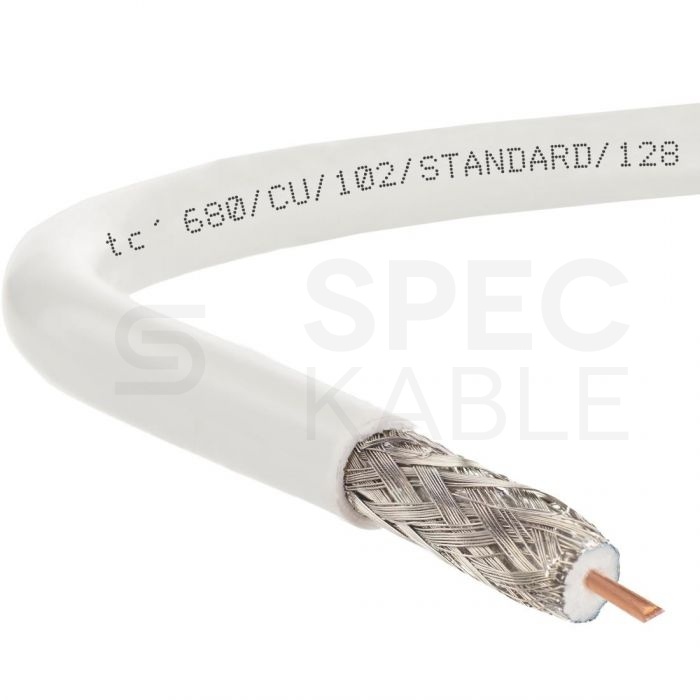

Kabel koncentryczny 75ohm RG6 tc’680CU Dualshield 1,0/4,7/6,9mm Cu (oplot Al 80%) biały antenowy wewnętrzny ELPIO

Kabel koncentryczny budynkowy (RG6) tc'6 Dualshield (podwójnie ekranowany) uznanej na rynku marki tc'eq, stosowany przez wielu instalatorów i operatorów telewizji kablowych.

Przeznaczony do instalacji indywidualnych i zbiorczych. Kabel tc'6 Dualshield jest nowoczesnym kablem o impedancji 75 Ω charakteryzuje się bardzo dobrymi parametrami elektrycznymi i mechanicznymi. Jego dielektryk wykonano nowoczesną metodą spieniania fizycznego. Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie, którą udostępniamy na życzenie.

Charakterystyka:

• Żyła: 1,02 mm ± 1% CU
• Dielektryk: spieniony fizycznie PE 4.7 ± 0,15mm

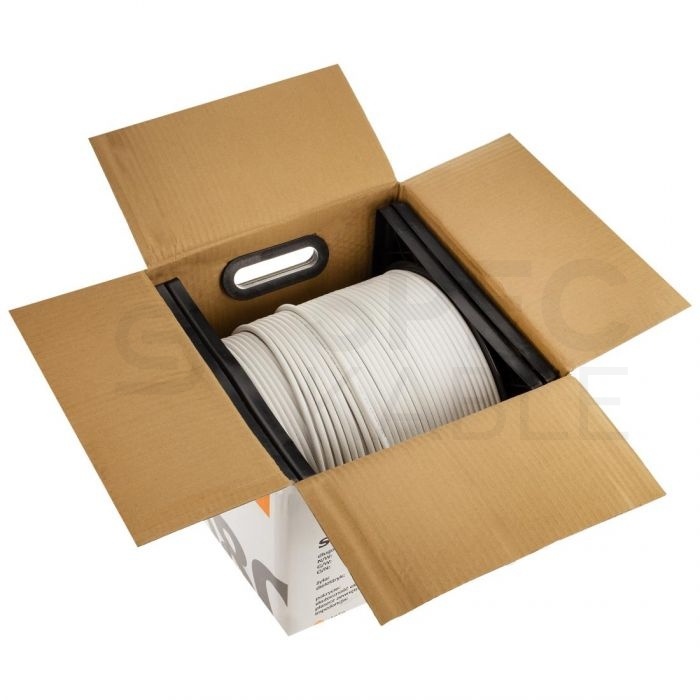

• Konfekcja: 305m

Ekran:

• 1 warstwa: folia Al/PET, klejona do wewnętrznego dielektryka
• 2 warstwa: 80x0,16mm, 80% pokrycia
• płaszcz zewnętrzny: biały PVC 6,9 ± 0,1mm
• minimalny promień gięcia: 40mm

Parametry elektryczne:

• Skuteczność ekranowania: 5Mhz~30MHZ: ≤ 2,5mΩ/m; 30Mhz~1000Mhz: ≥ 85dB, klasa A
• Pojemność kabla: wartość badana: 54+-3pF/m
• Rezystencja DC żyły wewnętrznej 18Ω/km
• Rezystencja DC ekranowania: 21Ω/km
• Rezystencja DV pętli: 39Ω/k
• Impedancja charakterystyczna: 75Ω

Tłumienność kabla [dB/100m]*:

• 5 MHz 2,7
• 55 MHz 5,25
• 211 MHz 10
• 250 MHz 10,82
• 400 MHz 13,61
• 550 MHz 16,08
• 750 MHz 18,54
• 860 MHz 19,90
• 1000 MHz 21,49

*Dane pochodzą z karty katalogowej i mogą delikatnie różnić się między poszczególnymi kablami, prosimy traktować je poglądowo.

O producencie:

Marka tc’eq products istnieje na rynku od ponad 10 lat. Dzięki doświadczeniu i umiejętności dopasowania do zmian technologicznych panujących na rynku, zdobyła uznanie wielu specjalistów zajmujących się budową infrastruktury telekomunikacyjnej. TeleComunication'EQuipment oferuje pełen wachlarz wysokiej jakości komponentów, których przeznaczeniem jest tworzenie systemów cyfrowych o najwyższym standardzie. Są to m. in. kable koncentryczne, kable optyczne, złącza i adaptery czy narzędzia instalatorskie.
